3层行政楼空调施工设计CAD图纸
- 设计详细说明：有
- 建筑类别：办公
- 建筑地上层数：3层
- 参考图纸：19张
- 设计年代：近代
- 设计内容：空调
- 冷热源：空气源热泵
- 空调系统：空气-水系统
- 水系统：同程式
- 节点大样：风机盘管
附件详情
该资料为某行政楼空调施工图纸设计，层高共3层，冷热源选择涡旋式风冷热泵机组（YCAB240RC）三台；空调风系统为风机盘管新风系统，每层设一台空气处理机组为新风机组，将室外新风处理至室内工况；空调水系统立管采用同程式布置，每层也采用同程式布置。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

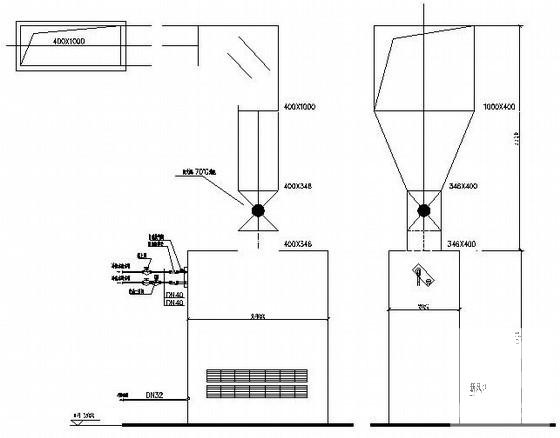

空调设计图纸 - 1 -

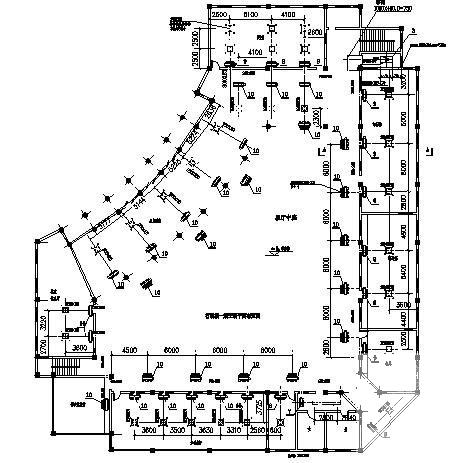

空调设计图纸 - 2 -

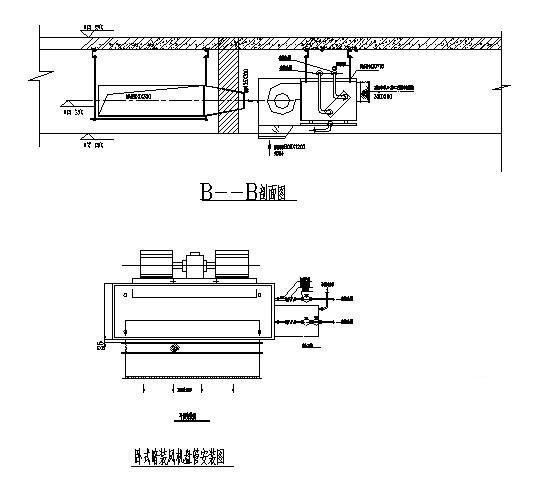

空调设计图纸 - 3 -
空调设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
