4000平米5层综合办公楼空调CAD施工图纸

附件详情

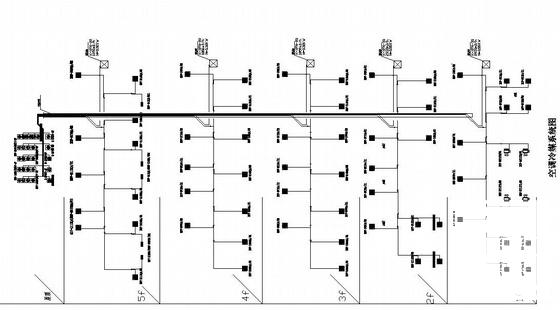

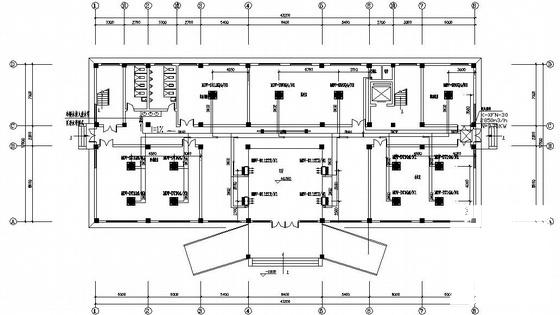

该项目为浙江省某公司嘉兴分公司综合楼，总建筑面积约4000m2，建筑高度为20.1m，共五层，夏季设计冷负荷为556kW,冷负荷指标为190W/m，冬季热负荷约322kW。本空调项目采用一次冷媒VRV中央空调系统，设备选用R410a绿色环保冷媒机组，主机放置于五层楼顶平面，通过冷媒铜管将冷媒均匀分配给所有空调房间的室内机，室内采用嵌入式室内机。新风由新风空调独立分层供给（新风空调机组焓差处理能力必须能达到室内设计状态点）。
