19层综合楼空调通风CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,其他
  • 建筑高度类型:高层建筑
  • 建筑地上层数:19层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 设计内容:空调,通风,防排烟,冷热源,机房,其它
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:空气-水系统

附件详情

该项目地下二层,地上十九层。空调水系统为双管制变水量系统,系统采用开式膨胀水箱定压方式(冬夏共用)。大堂、展示厅、多功能厅等设全空气空调系统(K-1~8),采用吊顶式空调机组。新风机组与回风机组配合。办公室、客房等为风机盘管加新风系统,逐层设置新风机组或新风换气机。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

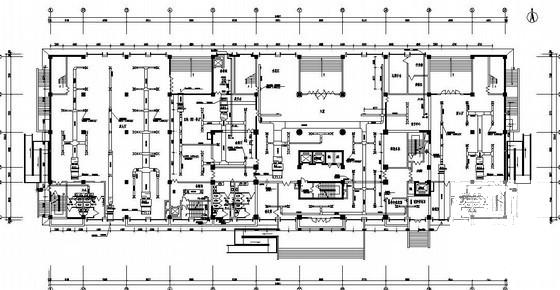

  • 综合楼通风空调 - 1
    综合楼通风空调 - 1

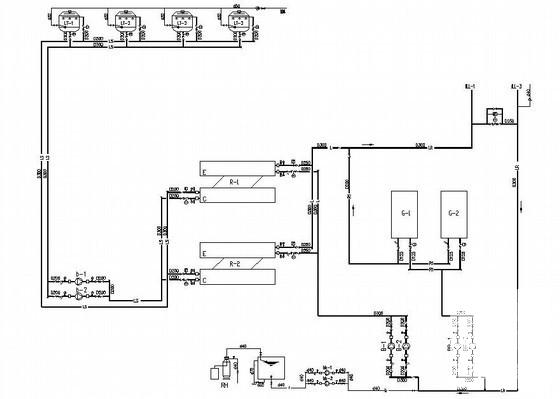

  • 综合楼通风空调 - 2
    综合楼通风空调 - 2

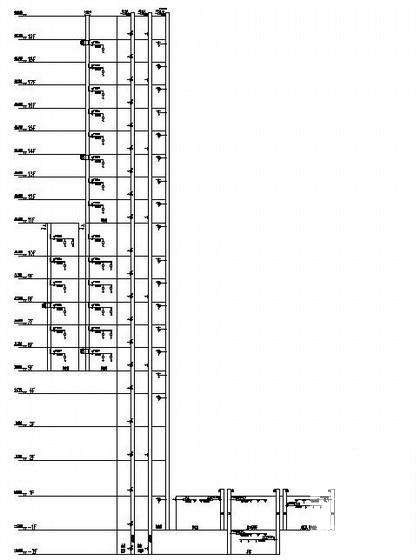

  • 综合楼通风空调 - 3
    综合楼通风空调 - 3

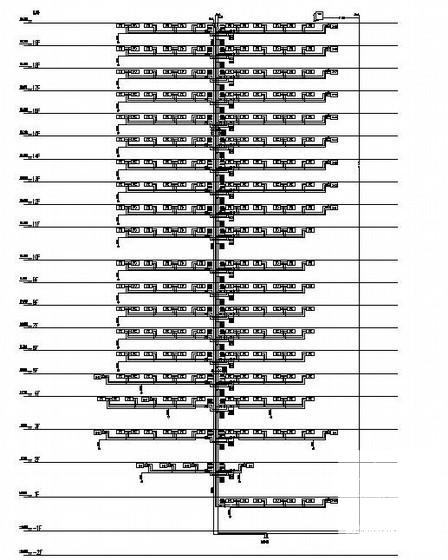

  • 综合楼通风空调 - 4
