12米跨门刚结构铜钼矿生产点硝酸钠库结构CAD施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:6张
  • 设计年代:近代

附件详情

该项目是铜钼矿生产点硝酸钠库项目,主体结构为单层门式刚架轻型钢结构,跨度为12m,柱距为6m,无吊车。抗震设防烈度为6度,建筑物储存物品类别为甲类,建筑设计面积:410平方米。

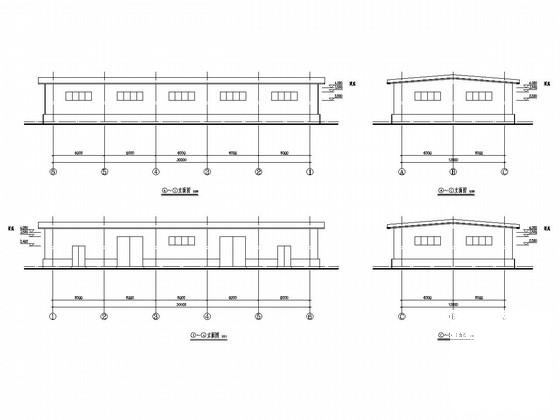

该资料包含: 结构设计说明 ,钢 结构设计说明 ,基础图,钢架柱图,屋面系杆和支撑、檩条布置图,构件示意图,建筑说明,平面图,立面图,剖面图,共计6张图。
编制时间:5月。

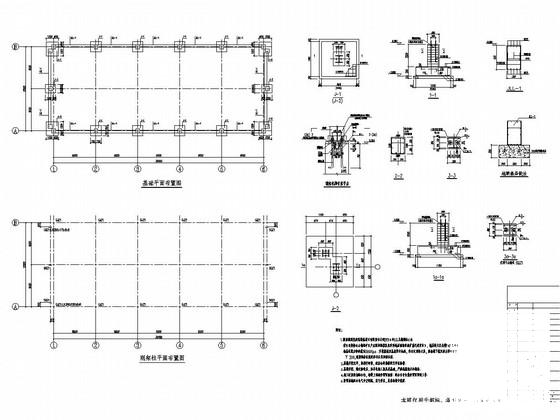

基础 平面布置图

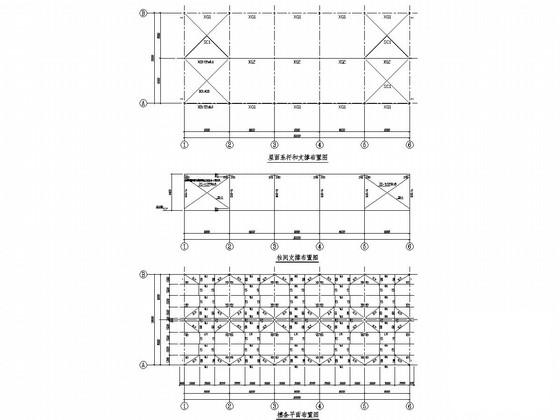

构件平面布置图

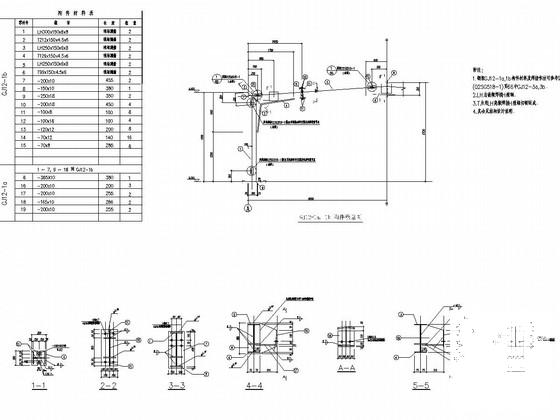

刚架详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 刚结构施工图 - 1
    刚结构施工图 - 1
  • 刚结构施工图 - 2
    刚结构施工图 - 2
  • 刚结构施工图 - 3
    刚结构施工图 - 3
  • 刚结构施工图 - 4
    刚结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
