建筑类别:工业建筑
-
建筑高度类型:多层建筑
-
建筑地上层数:2层
-
建筑地下层数:1层
-
图纸设计深度:施工图
-
民用建筑设计使用年限:50年
-
建筑设计结构形式:钢结构
-
钢结构:门式刚架
-
基础形式 :独立基础
-
结构安全等级:二级
-
地基基础设计等级:丙级
-
抗震设防烈度:6度抗震
-
风压:0.40kN/平方米
-
参考图纸:49张
-
设计年代:近代
附件详情
该项目是年产1.56万台永磁发电机组总装车间项目,采用门式刚架结构,该资料柱距6米,跨度向总长48米,承重结构为门式刚架,第2跨有一台10.0t中级工作制吊车,第1跨有一台10.0t中级工作制吊车。设防烈度为6度。

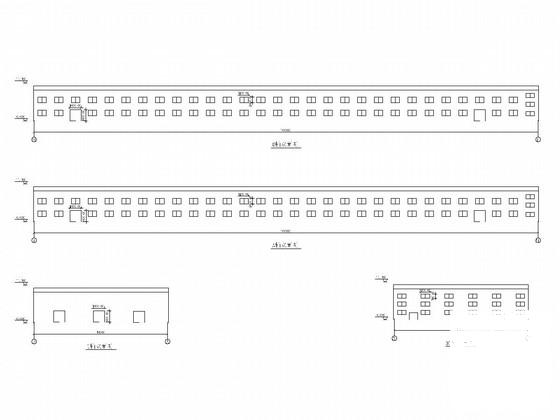

该资料包含:设计总说明,建筑立面图,基础施工图,基础平面图,刚架立面图,抗风柱施工图,刚架梁施工图,吊车梁
节点图
,结构
平面布置图
,锚栓图,檩条图,柱间支撑施工图等共计49张图。
分享投稿时间:近几年1月。
基础平面布置图

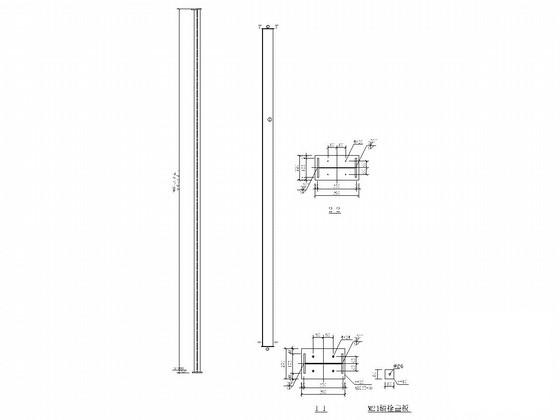

抗风柱施工图

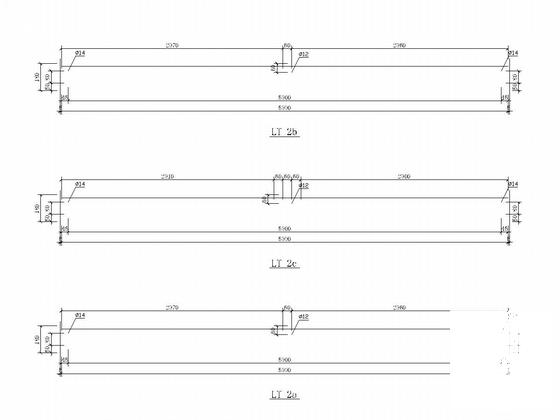

檩条详图

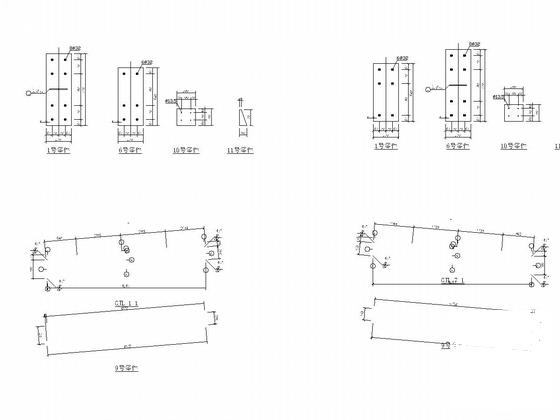

钢架图

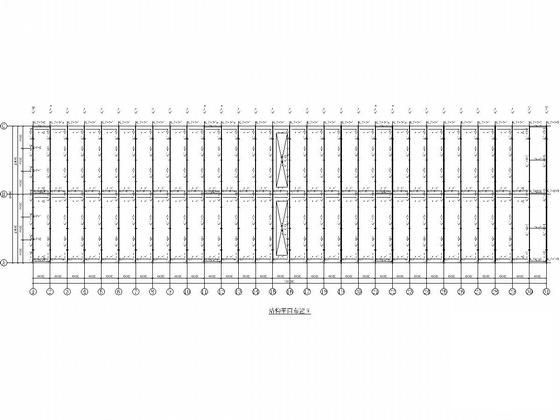

结构平面布置图
屋面檩条施工图

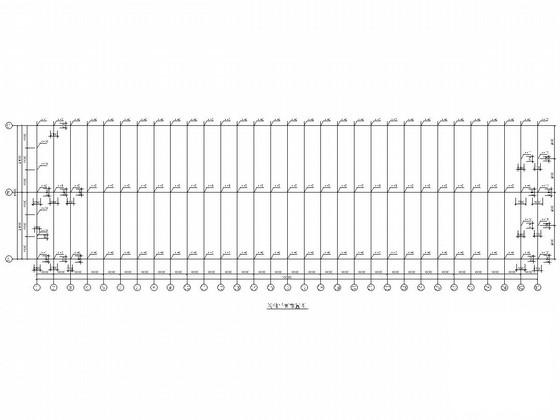

柱间支撑布置图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图
第 7 张图
第 8 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
