一份24米跨门式刚架结构煤矿加工车间建筑结构CAD施工图纸（两台5T吊车）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：19张
• 设计年代：近代

附件详情

该项目是二矿加工车间；建设地点：山东省，建筑层数为一层，建筑设计面积：2161平方米，第1跨有两台5.0t中级工作制吊车，抗震设防烈度为6度。

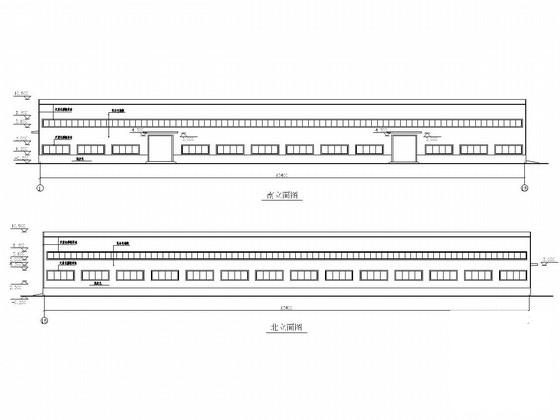

该资料包含：建筑说明，平面图，立面图，剖面图； 结构设计说明 ，基础图，锚栓图，钢架图，墙梁图，檩条图，吊车梁详图，电气布置图等共计19张图。
分享投稿时间：近几年

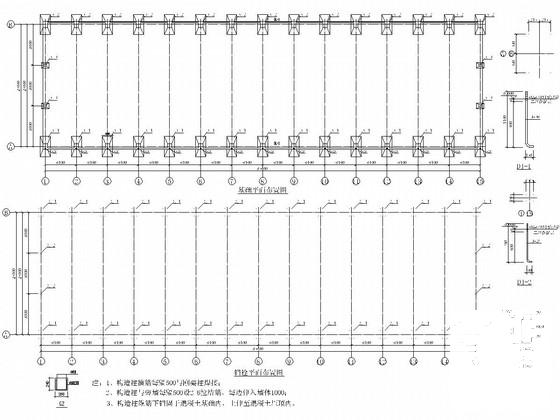

基础 平面布置图

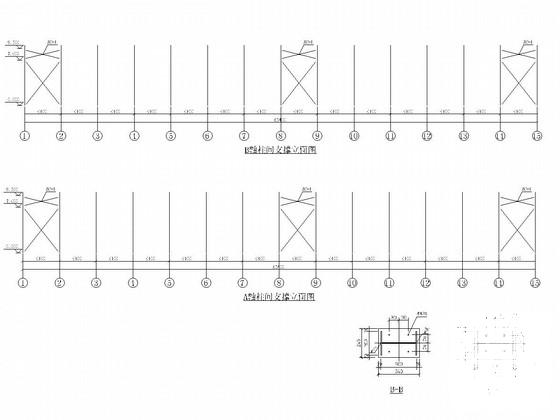

A轴柱间支撑立面图

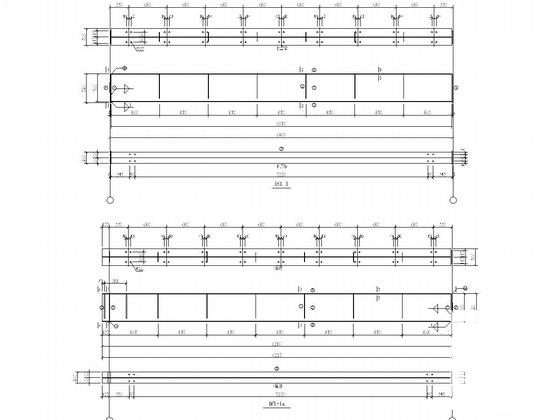

吊车梁施工图

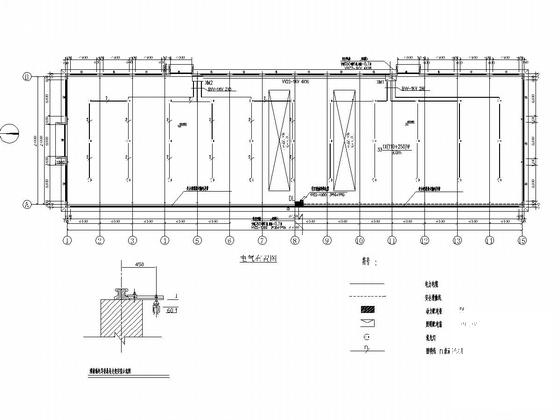

电气布置图

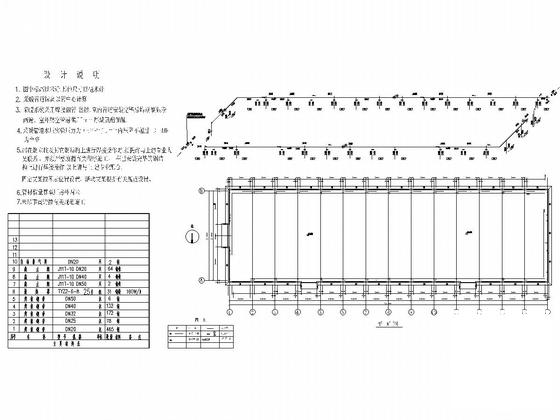

车间室内采暖

消防布置图

屋面结构图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
