41800平米2层体育场全套给排水CAD施工大样图
- 建筑类别：体育
- 建筑地上层数：2层
- 建筑地下层数：0层
- 出图日期：2008
- 建筑设计面积：41800平方米
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 污废水排水体制：合流
- 设计内容：给排水,消火栓,自动喷水
- 设置场所火灾危险等级：中危险级Ⅰ级
附件详情
湖南某体育场全套给排水图纸，大量公共卫生间，多种卫生洁具。雨水为虹吸雨水管。
排水系统原理图
消火栓自动喷淋系统原理图
给排水平面图
排水雨水系统图
屋顶雨水平面图
消防平面图
卫生间大样图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

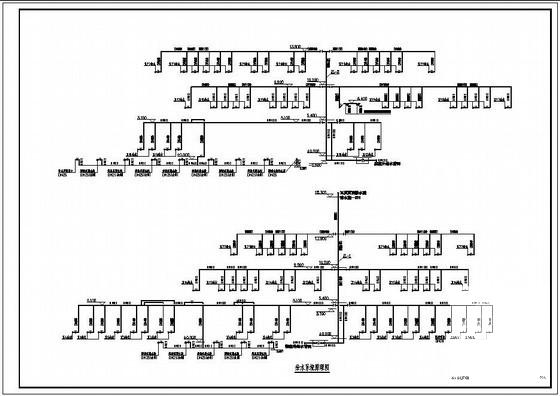

给排水大样图 - 1 -

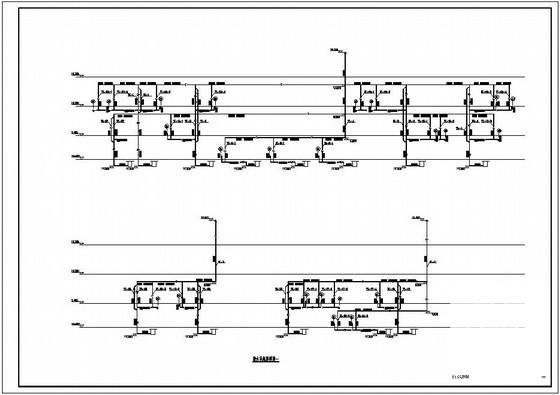

给排水大样图 - 2 -

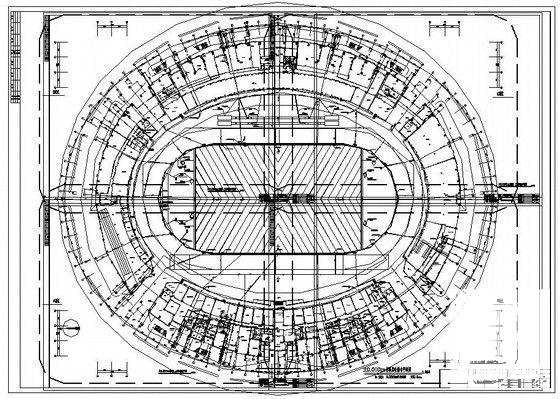

给排水大样图 - 3 -

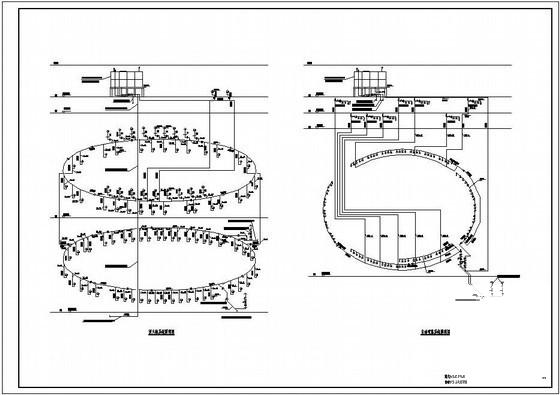

给排水大样图 - 4 -

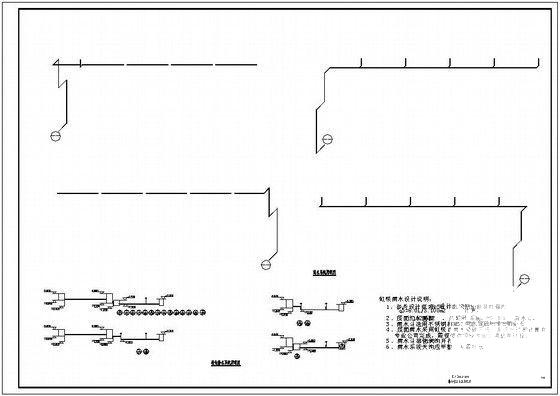

给排水大样图 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-03
- 评论次数：0
- 浏览次数：0
- 文件大小：5.76 MB
- 收藏次数：0
-
文件名称：
附件-995860557558588557968.rar
给排水大样图下载
