25361平米16层2#高层住宅楼给排水设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:25361.34平方米
  • 建筑地上层数:16层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水,分区供水
  • 供水分区:两区
  • 火灾危险等级:轻危险级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):10

附件详情

2#住宅楼,地上十六层,地下二层。建筑高度47.90m,建筑面积25361.34m2。该项目设计内容包括:给水系统,排水系统, 消防系统 设计。
给水设计:给水为两个分区,低区为1~4层,由市政直供。高区为5~18层,由小区泵站供水。5~7层分户给水管上加设减压阀。
排水设计:污水经化粪池处理后排入市政下水道。通气管采用伸顶通气管。
灭火器设置及消火栓系统:建筑灭火器按轻危险级A类配置建筑灭火器最大保护面积20m2/A,最大保护距离25m。采用4kg磷酸铵盐干粉灭火器,共112具。每组灭火器均置于灭火器箱内(除图中所标外,电梯机房内放置两具)。该项目消防用水接自小区加压水泵房。火灾初期十分钟消防供水由1#楼高位消防水箱通过外网供水。

某2#高层住宅楼给排水设计施工图

某2#高层住宅楼给排水设计施工图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

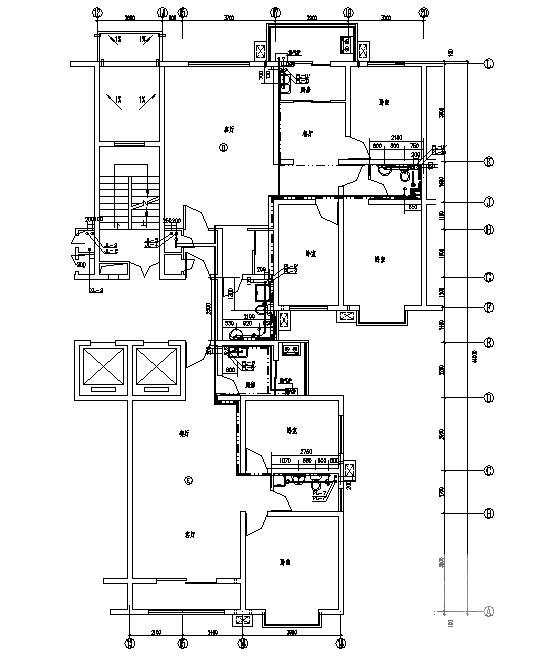

  • 高层住宅给排水设计 - 1
    高层住宅给排水设计 - 1

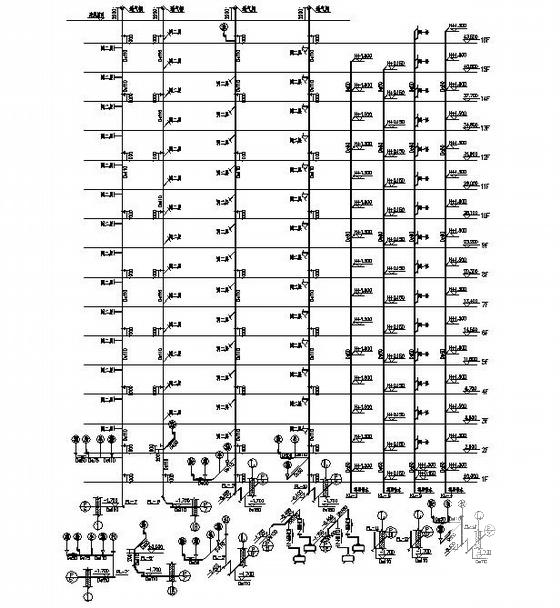

  • 高层住宅给排水设计 - 2
    高层住宅给排水设计 - 2

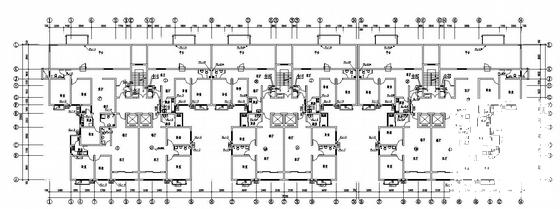

  • 高层住宅给排水设计 - 3
    高层住宅给排水设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
