123322平米6层商住楼空调通风CAD施工图纸

附件详情

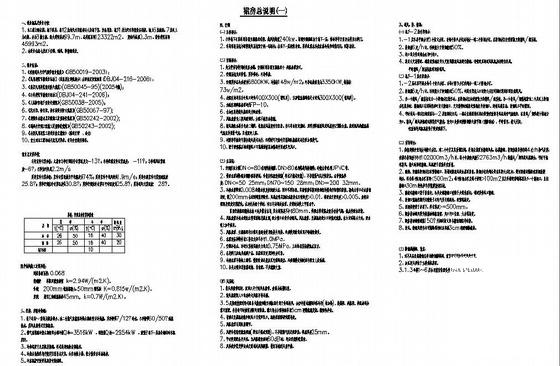

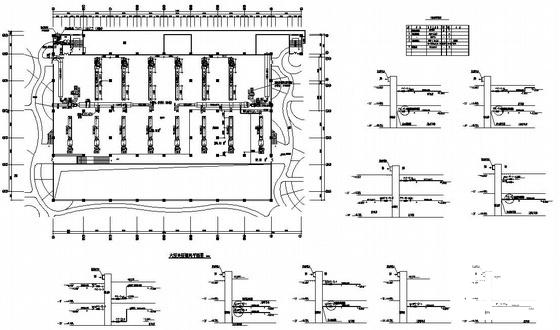

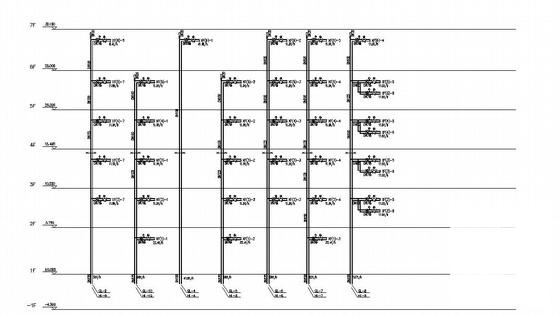

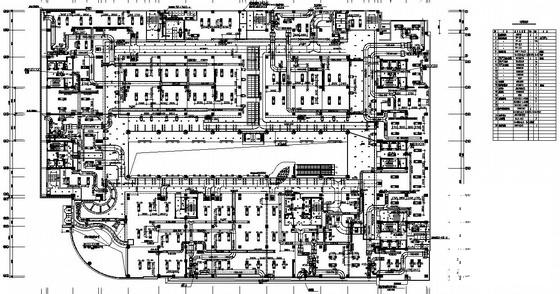

该项目为商住楼。地下两层，地上6层商场。7层以上为公寓。分为3幢主楼。最大建筑高度99.7m。总建筑面积123322m2。商业建筑面积45993m2。地下车库-商场为裙房部分。由二台燃气直燃型冷热水机组作为冷热源，夏季提供7/12°C冷水，冬季提供60/50°C低温热水，供风机盘管及空调机组。为方便商场使用时灵活分割，空调采用吊顶空调机组+风机盘管形式。该资料包括七层以下空调、通风、防排烟设计。
