28层商住楼空调通风设计施工CAD图纸
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑地上层数：28层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：28张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,冷热源
- 冷热源：电动压缩式冷水机组
- 空调系统：全空气系统
- 全空气系统：定风量
- 水系统：定流量,双管制,同程式,异程式
- 节点大样：水箱,水泵,空气处理机组
- 项目所在地：安徽
附件详情
- 设计施工说明
- 主要设备表
- 图例
- 风机安装大样

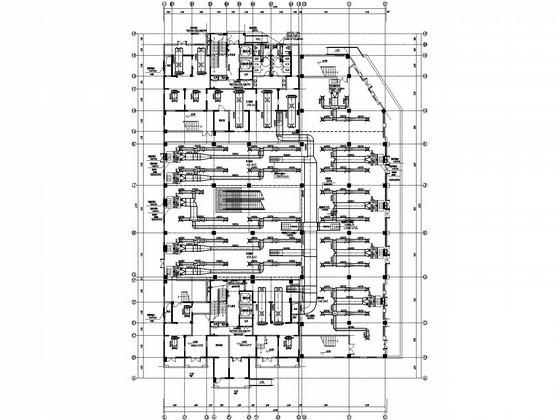

- 空调风、通风、防排烟平面图
- 空调水平面图
- 屋顶层防排烟、通风平面图
- 地下通风、防排烟平面图
- 防排烟系统原理图
- 设备安装详图
附件详情
稿件为安徽阜阳某高层商住楼空调通风设计施工图纸；地下一层为车库,一层~二层为商场，三~二十八层为住宅。住宅部分分为4栋塔楼。
设计内容：整栋楼包括地下室的通风系统、防排烟系统及楼梯间、合用前室正压送风系统，以及一层~二层中央空调系统。
，图纸共28张，设计精致，详图较多。

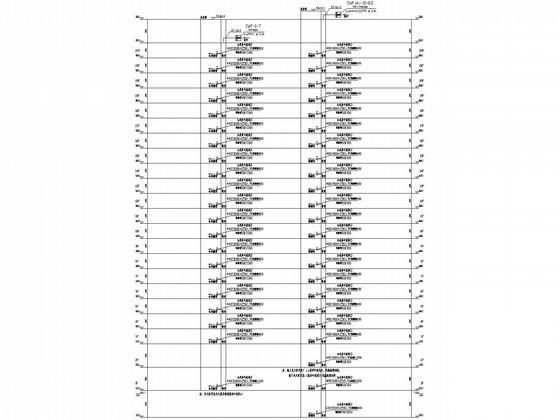

防排烟系统原理图

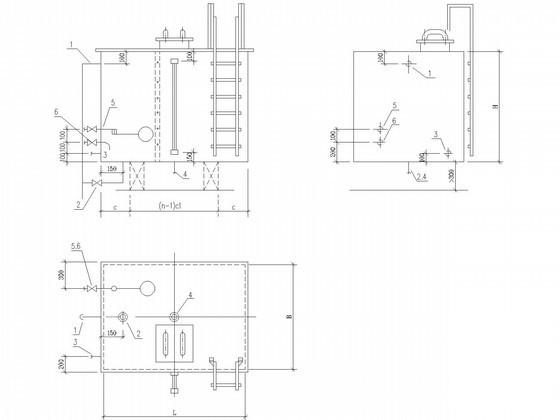

方型膨胀水箱外形及接管位置图尺寸

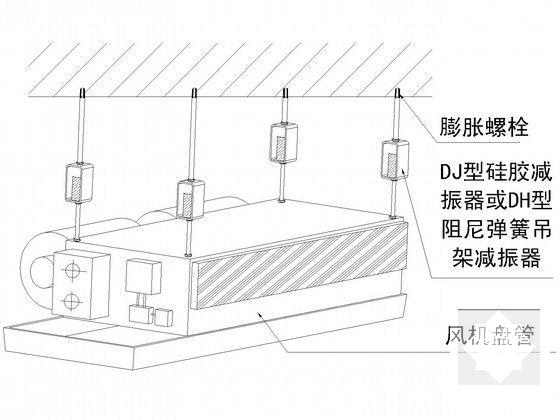

风机盘管一级减振方案图

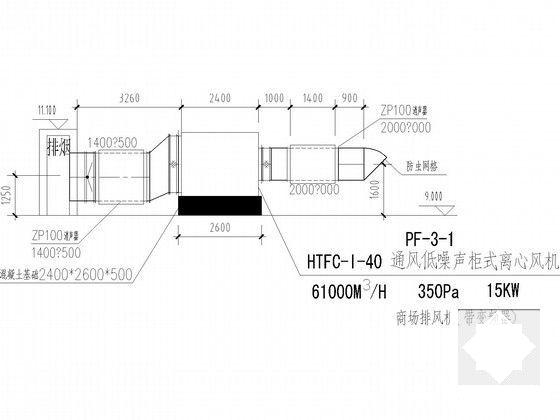

风机剖面图
合用前室加压风机安装大样
空调通风布置局部大样
立式水泵二级减振器整体图(满铺式)
屋面空调通风平面
新风机吊挂式阻尼弹簧减振器隔振安装图例
总图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
商住楼设计图纸 - 1 -
商住楼设计图纸 - 2 -
商住楼设计图纸 - 3 -
商住楼设计图纸 - 4 -
商住楼设计图纸 - 5 -
商住楼设计图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-29
- 评论次数：0
- 浏览次数：0
- 文件大小：1.69 MB
- 收藏次数：0
-
文件名称：
附件-995858575989850587058.rar
