29层保障房通风防排烟设计施工CAD图纸
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑地上层数：29层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：17张
- 设计年代：近代
- 设计内容：通风,防排烟
附件详情
- 通风设计施工总说明

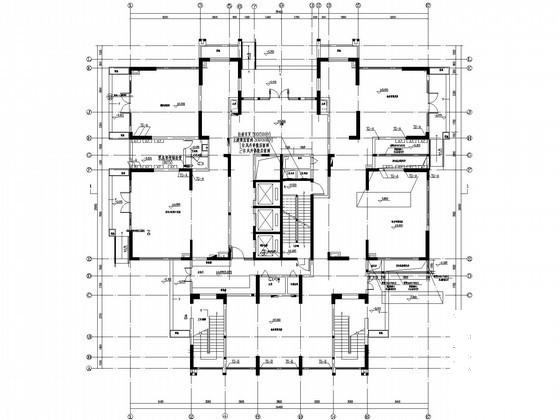

- 通风平面图

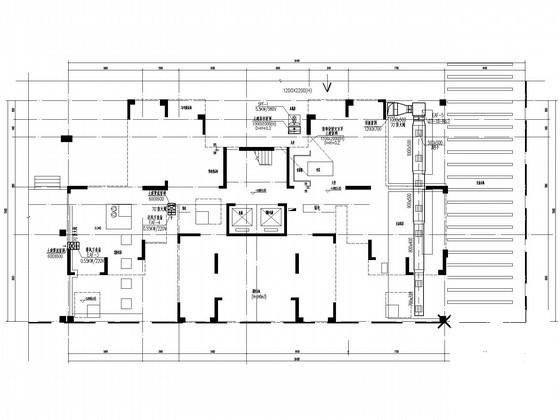

- 机房层通风平面图
- 地下室配电房通风平面图

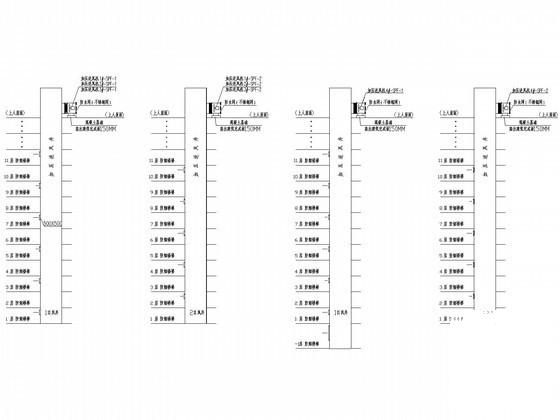

- 加压送风系统图
附件详情
稿件为4栋高层保障房及一栋商住楼
通风防排烟
设计施工图，保障房地上29层，地下一层。地下合用前室采用机械加压送风，该单元附近防火分区发生火灾时，消防中心控制开启加压送风机送风；防烟楼梯间采用机械加压送风……
，图纸共17张。
加压送风系统图
通风平面
