一孔60米石拱跨线拱桥全套施工CAD图纸

附件详情

桥梁概况:
1、拱按等截面悬链线无铰拱进行设计, 净跨径 L0=60米,净矢高f0=12米,拱轴系数 m=2.814。
2、温度应力按温度变化±15度计算。封拱温度为15°C。
3、拱圈计算未考虑桥台位移、沉降等影响。
4、腹拱圈采用等截面圆弧拱。
5、两岸引孔桥台均为U型桥台
6、主拱圈分两环砌筑关门,在迎送水端层用12.5号砂浆砌粗料石,其余用10号砂浆砌块石。
......
技术标准:
设计荷载:汽车 - 15级, 挂车 - 80。
桥面净宽:净 7+2×0.75米人行道。
......
设计于,共13张CAD设计图。

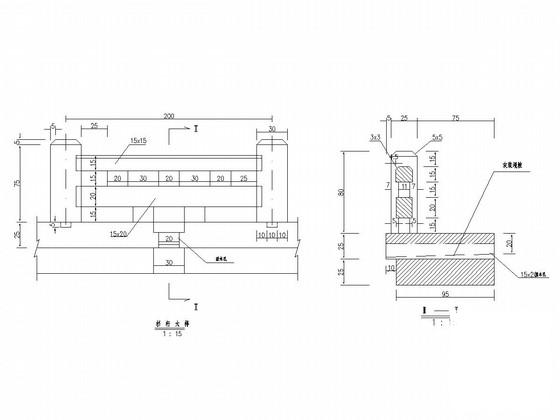

栏杆构造图

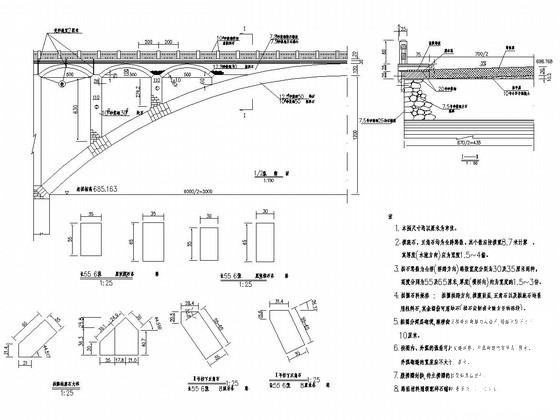

上部一般构造图

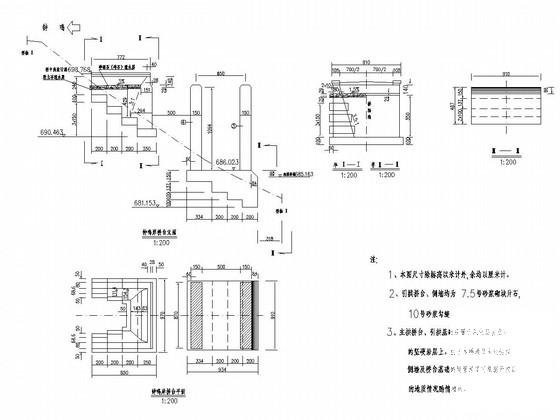

桥台图

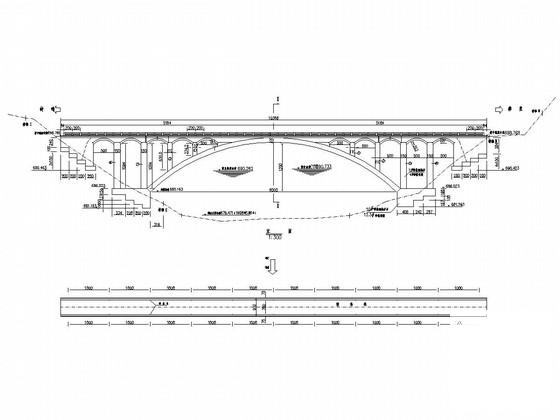

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 施工图纸全套 - 1
    施工图纸全套 - 1
  • 施工图纸全套 - 2
    施工图纸全套 - 2
  • 施工图纸全套 - 3
    施工图纸全套 - 3
  • 施工图纸全套 - 4
    施工图纸全套 - 4
以上是部分截图,请下载附件后查看完整高清内容
