三孔空腹式拱桥施工方案图纸CAD（37张）

附件详情

设计荷载：公路Ⅰ级 全桥长度：72米
桥 型：圆弧线拱桥 边孔净矢跨比：1/5.64
中孔净矢跨比：1/7.09 桥面宽度：净－12+2×1.5m
桥面横坡：行车道2％ 地震烈度：6度，按7度设防
人行道1.0％
桥面纵坡：5.0％（桥梁中心设R=200米的竖曲线）。
其中主拱圈拱脚最外缘之间的距离为60米。

图纸内容：
设计说明 、全桥工程数量汇总表

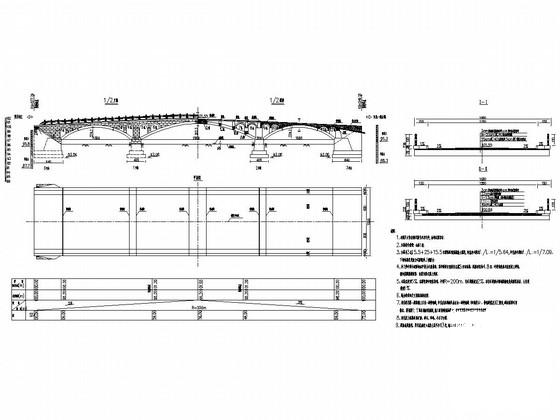

桥型总体布置图、中孔主拱圈上部构造图
边孔主拱圈上部构造图、主拱圈竖向坐标定位图
中孔主拱圈钢筋构造图（二）
边孔主拱圈钢筋构造图（二）
主拱圈钢筋数量表

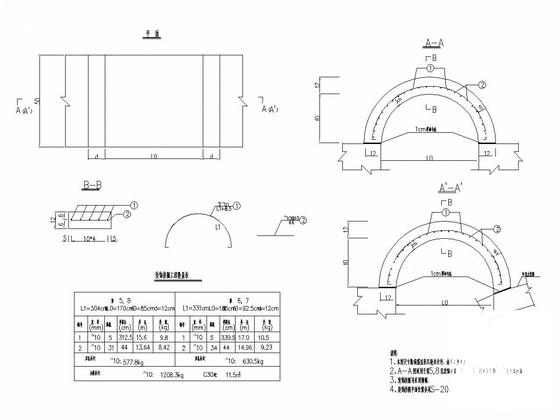

腹拱圈钢筋构造图(二)（边孔）
腹拱圈钢筋构造图(三)（中孔）
拱圈钢筋构造图(四)（中孔）
腹拱圈钢筋构造图(五)（中、边孔数量表）
中孔装饰拱圈构造图、边孔拱上横墙一般构造图
墩上横墙一般构造图、中孔主拱圈及横梁布置图

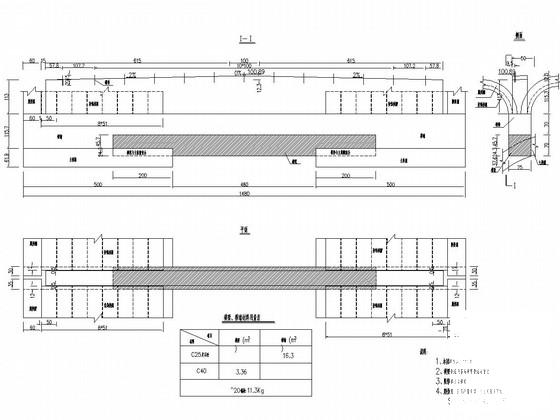

A型、B型、C型横梁及横墙一般构造图
D型横梁一般构造图

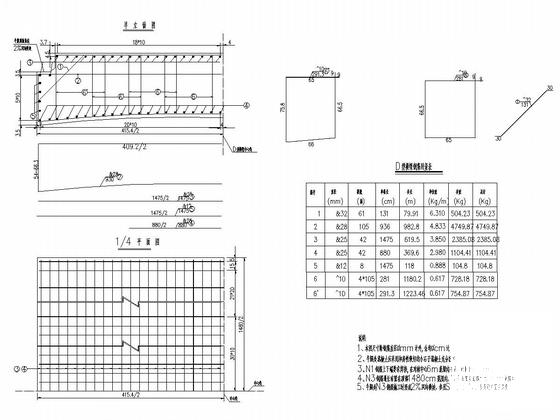

A型、B型、C型、D型横梁钢筋布置图
A型、B型钢筋砼板构造图
桥墩一般构造图、桥墩钢筋布置图
桥台一般构造图、桥台拱座钢筋布置图
中孔桥面现浇层钢筋布置图
桥面结构、拱上侧墙及锥坡构造图
伸缩缝、护拱及排水系统构造图
栏杆构造图
……
共计37张
