3层二手车交易大厅给排水全套CAD施工大样图
- 建筑类别：商业
- 建筑地上层数：3层
- 建筑地下层数：1层
- 出图日期：2009
- 建筑设计面积：18140平方米
- 设计阶段：施工图设计
- 供水方式：市政供水
- 污废水排水体制：分流
- 设计内容：给排水
- 设置场所火灾危险等级：中危险级Ⅱ级
- 地下室用途：车库
附件详情
包括地下室给排水、消防平面图，1，2，3层给排水、消防平面图，屋顶层给排水、消防平面图，自动喷淋系统图，雨水系统图，卫生间大样图，消火栓系统图等等
常州某二手车交易大厅给排水全套图
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

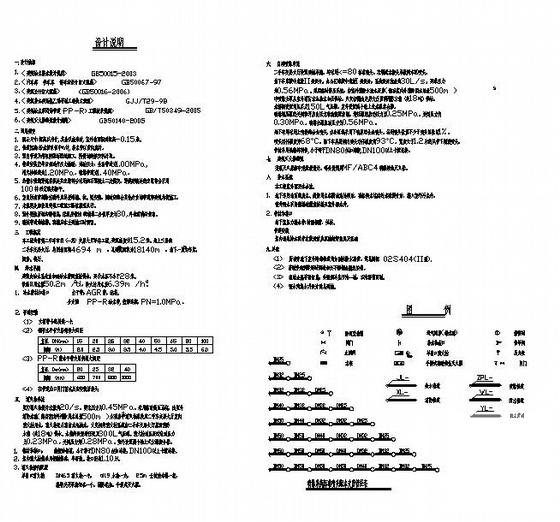

给排水大样图 - 1 -

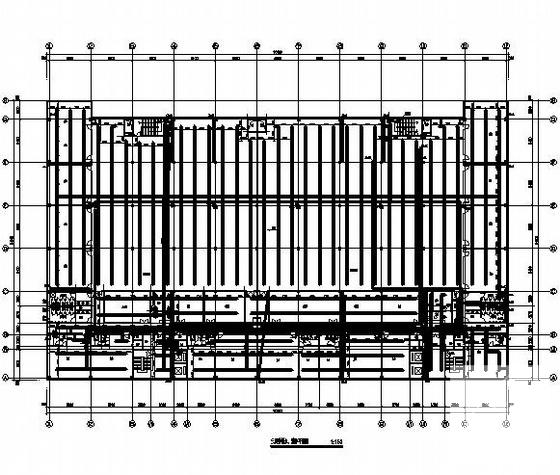

给排水大样图 - 2
以上是部分截图，请下载附件后查看完整高清内容
