39000平米肉类交易区给排水施工CAD图纸

附件详情

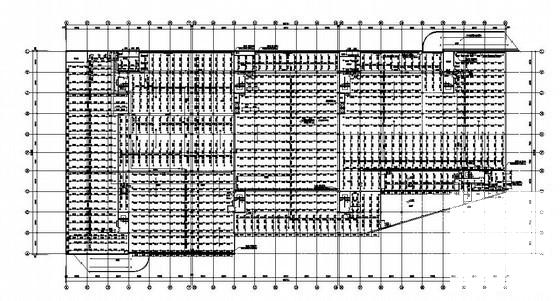

该项目位于沈阳市xx鲜肉交易区，建筑高度11.1米，建筑面积约为3.9万平方米，室内相对标高±0.000米.为该项目的室内给排水和室内 消防系统 设计。
1、给水系统：（即生活给水系统）
本园区的水源为工厂自设取水井供水，供水压力约为0.12 MPa。

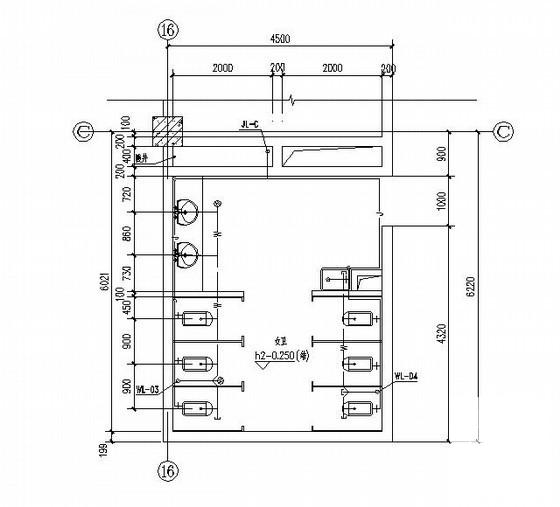

2、排水系统:该项目卫生间排水为污废分流方式，生活污水经化粪池处理后排入园区污水管网，铺位废水经隔油池处理。
3、雨排水系统：　　该项目屋面雨水为内排方式（屋顶局部为外排转内排方式, 外排部分见建施图）。　　该项目屋面雨水为内排方式（屋顶局部为外排转内排方式, 外排部分见建施图）。查井排至本校区雨水管网。

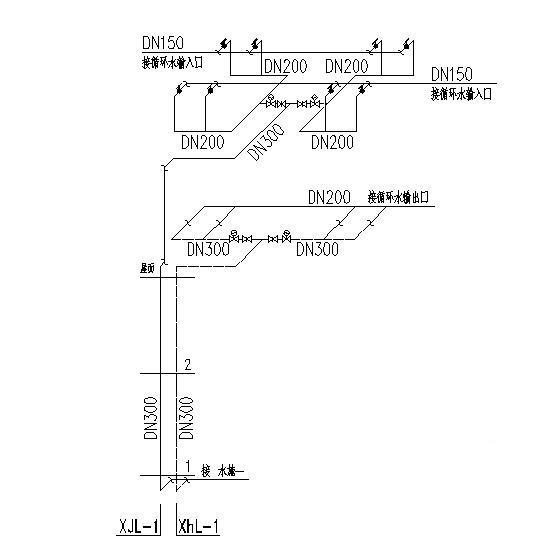

该项目由设于鲜肉交易区负一层的地下消防水池、水泵房和相应的室内、外给水管网供水。初期火灾用水由设于SOHO（东区）屋顶的消防水箱间内的消防水箱（有效容积为18立方米）供给。
