15层住宅楼消防CAD图纸

附件详情

该资料范围包括室内消火栓给水系统及地下室车库自动喷水灭火系统。
1、该项目为普通住宅，建筑高度约为47米，按二类高层民用建筑进行消防给水设计。室内消火栓用水量为10L/S，室外消防水量为15L/S。
2、该项目设2路消防给水管，屋顶水箱间设1个容积为12立的消防水箱。天面水箱水由设于地下室的生活变频水泵加压供给。

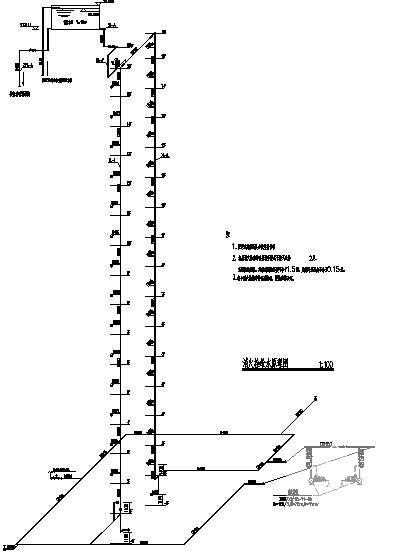

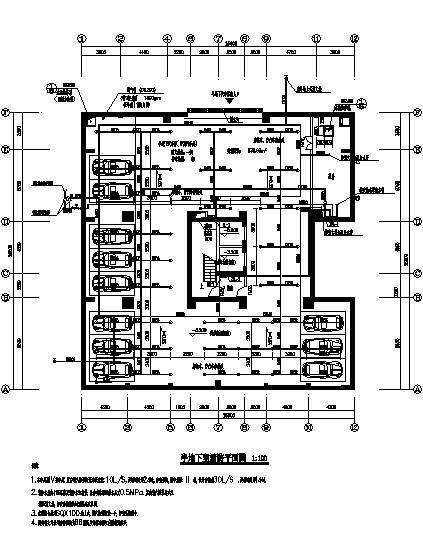

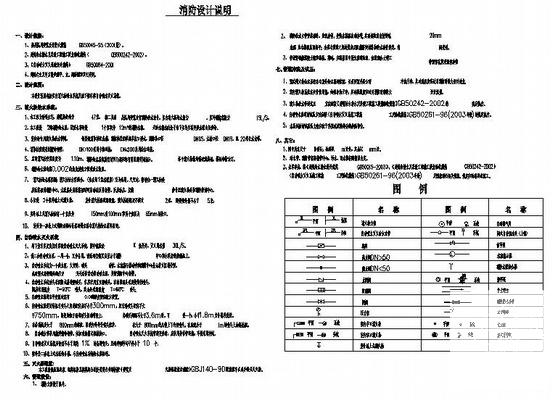

这份参考资料主要包括设计说明、消防平面图、消火栓给水原理图、自动喷淋系统原理图 等，共13张图纸。
