16层中铁产业园办公楼电气施工CAD图纸(2020)

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:16层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:一级,二级,三级
  • 接地方式:TN-S
  • 项目所在地:广东
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,机房工程,其它

概况:
本项目为“新兴产业园项目”。项目用地位于广东省。本项目地上共建设12栋单体建筑,其中1~6号楼下设地下2层大底盘地下室。
本子项建筑为“4#楼”。层数为地上十六层,功能为办公。

设计范围:
供配电系统;防雷接地系统;火灾自动报警及消防联动系统;
防盗门监控系统;余压监测系统;消防电源监控系统;
综合布线系统;有线电视系统;语音及计算机通信系统;
时钟系统;BAS系统;能源管理系统;门禁管理系统;
电梯五方对讲系统;视频监控系统;紧急告警与求助系统;
无线对讲及巡更系统;可视对讲系统;机房工程。

部分图纸摘录:

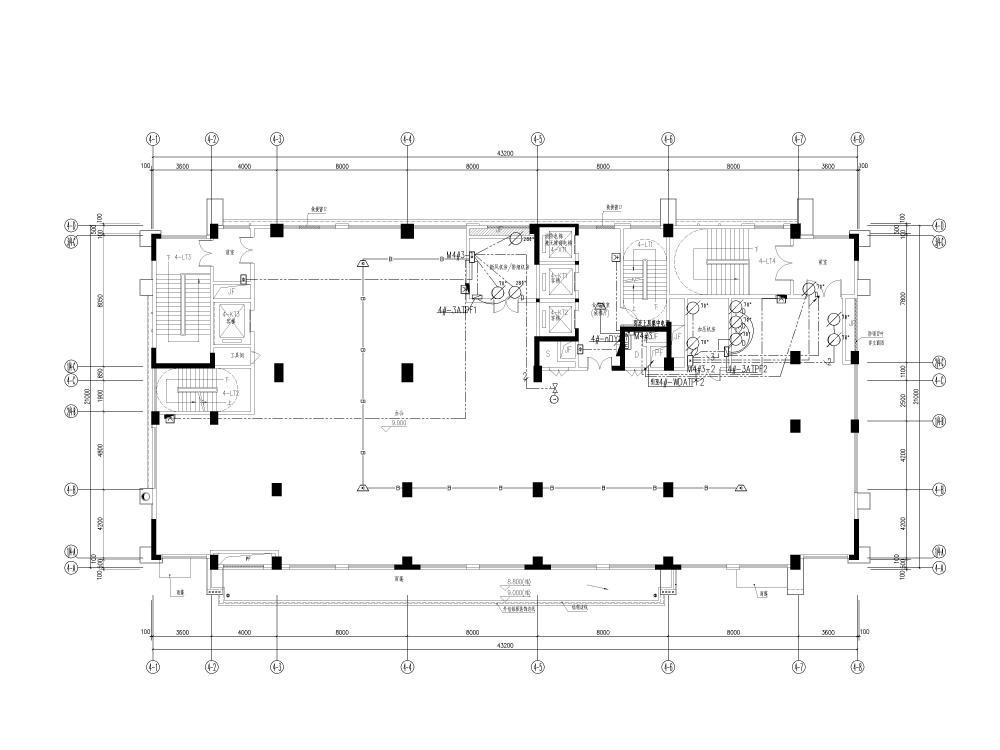

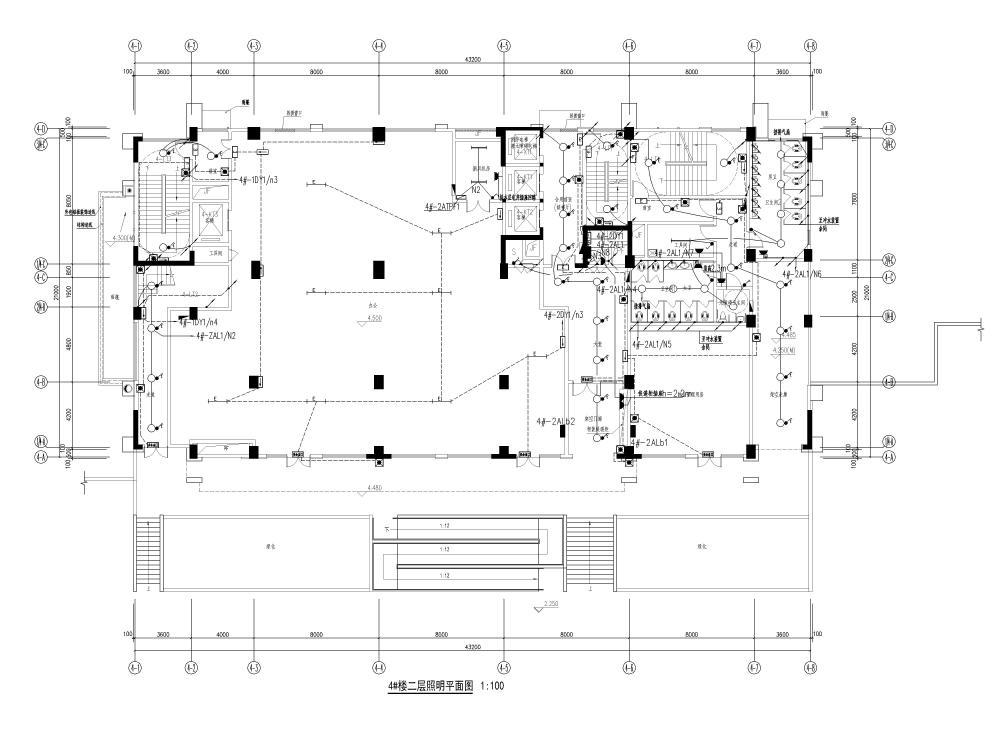

照明平面图
火灾联动平面图

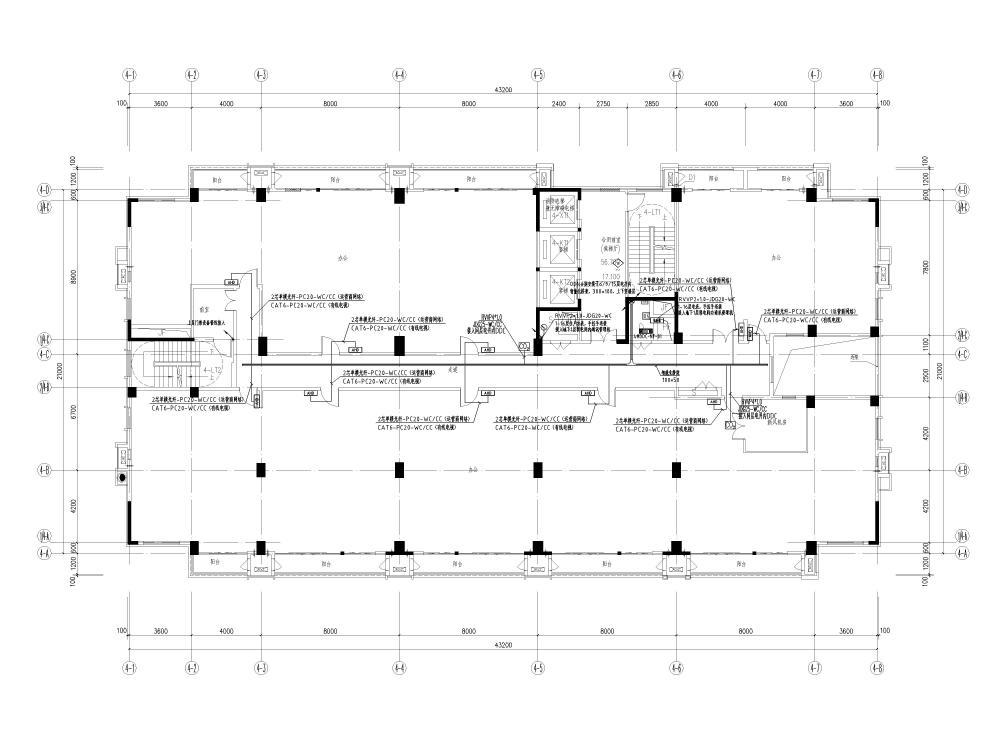

智能化平面图

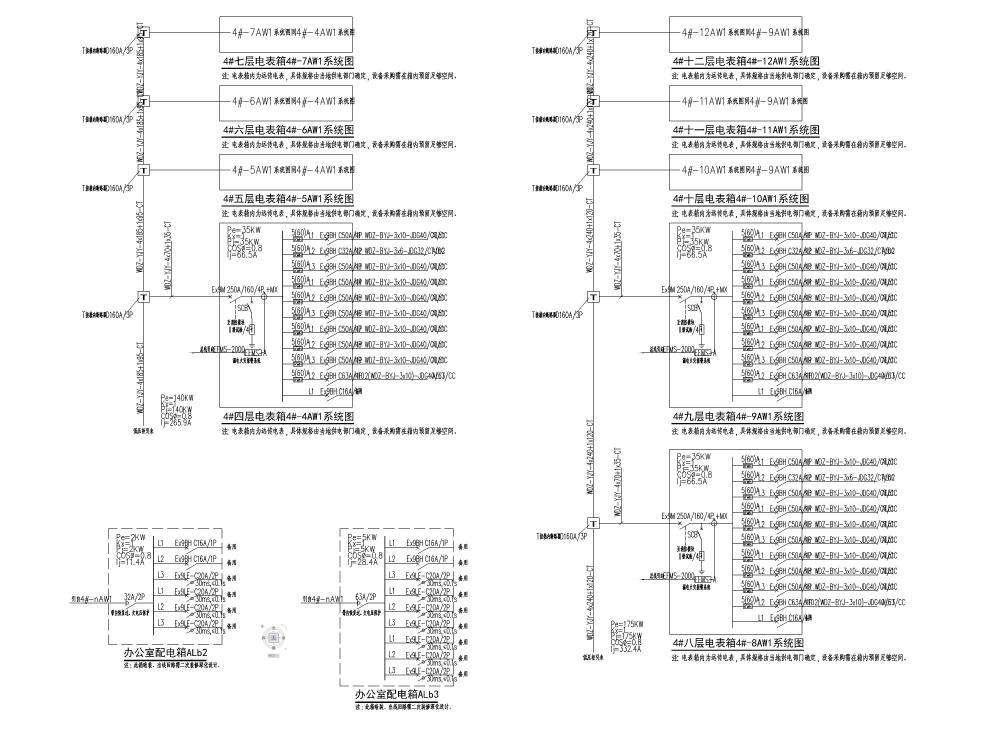

配电箱系统图

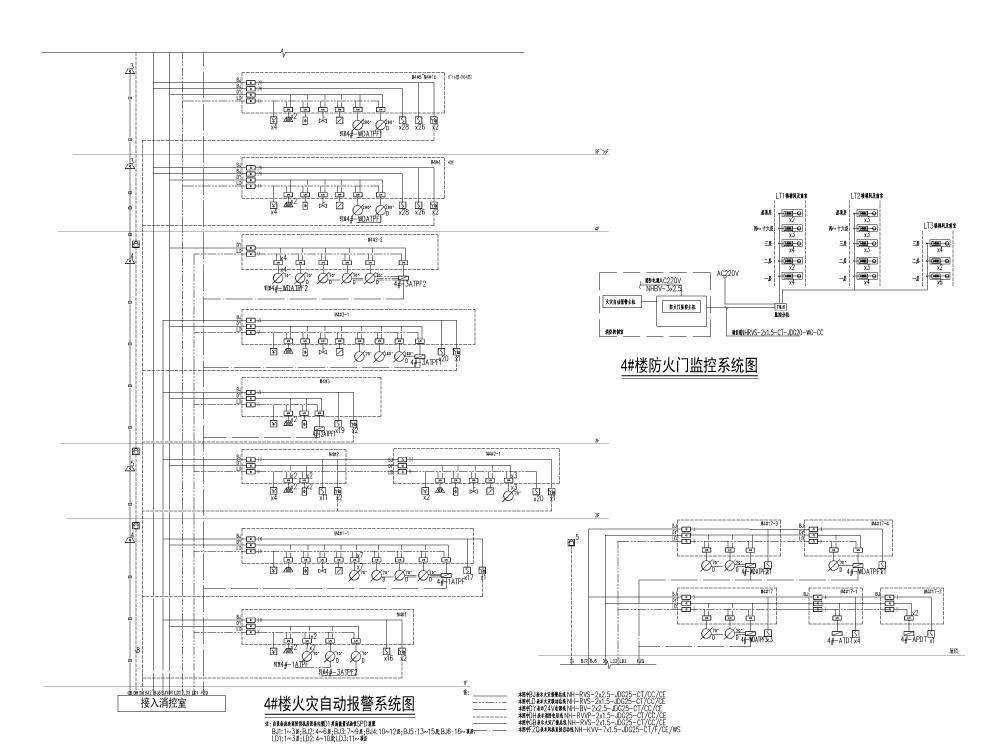

火灾自动报警系统图、防火门监控系统图


余压监测系统图


BAS系统图
语音与计算机网络系统图
外网接入光纤系统图
紧急告警与求助系统图
智能化综合布线系统图
电梯五方通话系统图
门禁管理系统图



HVF机组控制原理图

以下是附件的其中一部分截图,共14张,您也可以 搜索 更多您想要的资源
  • 办公楼电气施工 - 1
    办公楼电气施工 - 1
  • 办公楼电气施工 - 2
    办公楼电气施工 - 2
  • 办公楼电气施工 - 3
    办公楼电气施工 - 3
  • 办公楼电气施工 - 4
    办公楼电气施工 - 4
  • 办公楼电气施工 - 5
    办公楼电气施工 - 5
  • 办公楼电气施工 - 6
    办公楼电气施工 - 6
  • 办公楼电气施工 - 7
    办公楼电气施工 - 7
  • 办公楼电气施工 - 8
    办公楼电气施工 - 8
  • 办公楼电气施工 - 9
    办公楼电气施工 - 9
  • 办公楼电气施工 - 10
    办公楼电气施工 - 10
  • 办公楼电气施工 - 11
    办公楼电气施工 - 11
  • 办公楼电气施工 - 12
    办公楼电气施工 - 12
  • 办公楼电气施工 - 13
    办公楼电气施工 - 13
  • 办公楼电气施工 - 14
    办公楼电气施工 - 14
以上是部分截图,请下载附件后查看完整高清内容
