26层住宅楼电气施工CAD图纸（2020）

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：混合结构
  • 建筑设计面积：11088.03平方米
  • 建筑地上层数：26层
  • 建筑地下层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 负荷等级：一级,三级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：贵州
  • 强电设计：供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

该附件为26层住宅楼 电气施工图 （2020）。

概况：
本工厂为贵州某安置房项目。
本子项为2#楼，建筑面积为：11088.03m，地下2层，地上26层，主要功能为住宅。
主要结构类型：框架剪力墙结构；防火等级一级；抗震设防烈度6度。

设计范围：
0.38/0.22kV配电系统；建筑物防雷、接地系统及安全措施；
火灾自动报警系统；公共区域照明、火灾应急照明系统；
防火门监控系统；消防电源监控系统；电气火灾监控系统。

部分图纸摘录：

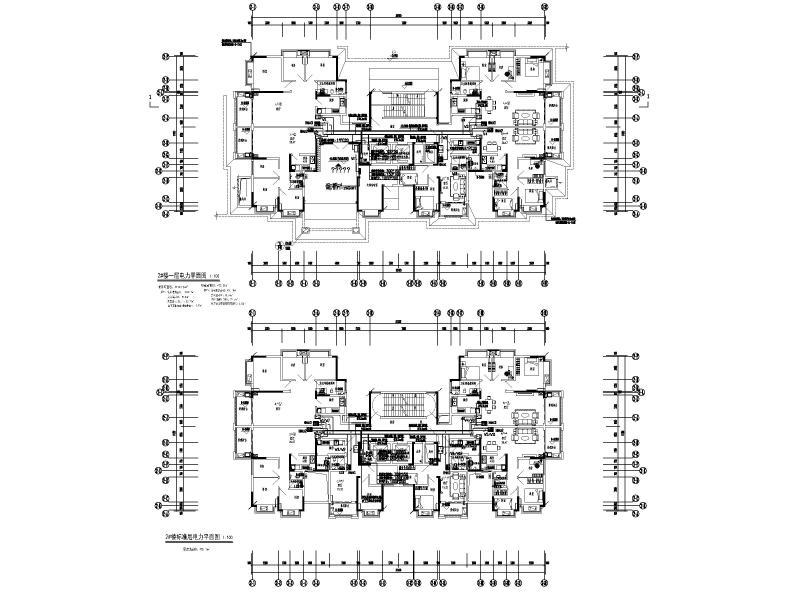

电力平面图

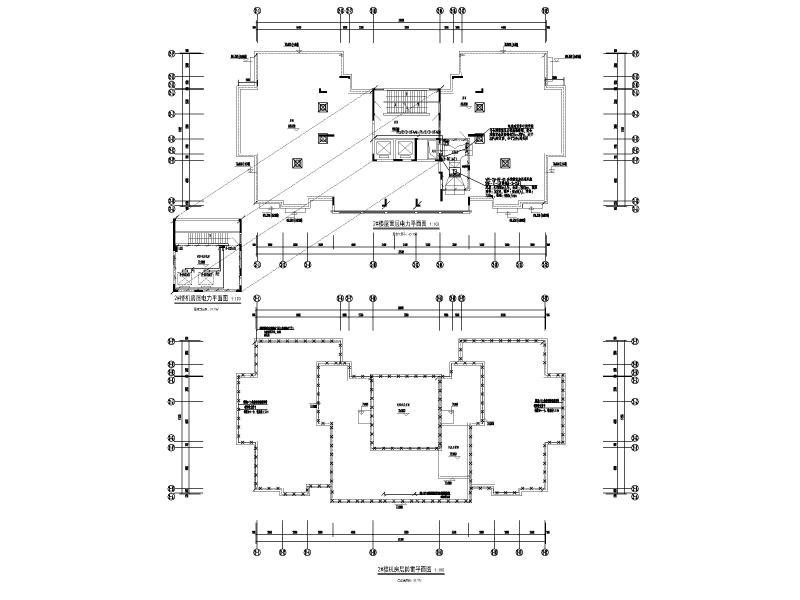

防雷平面图

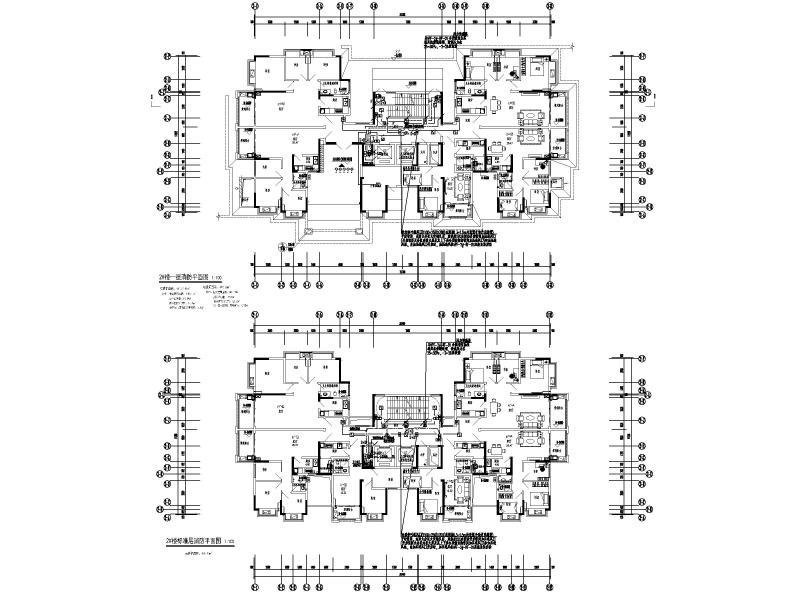

消防平面图

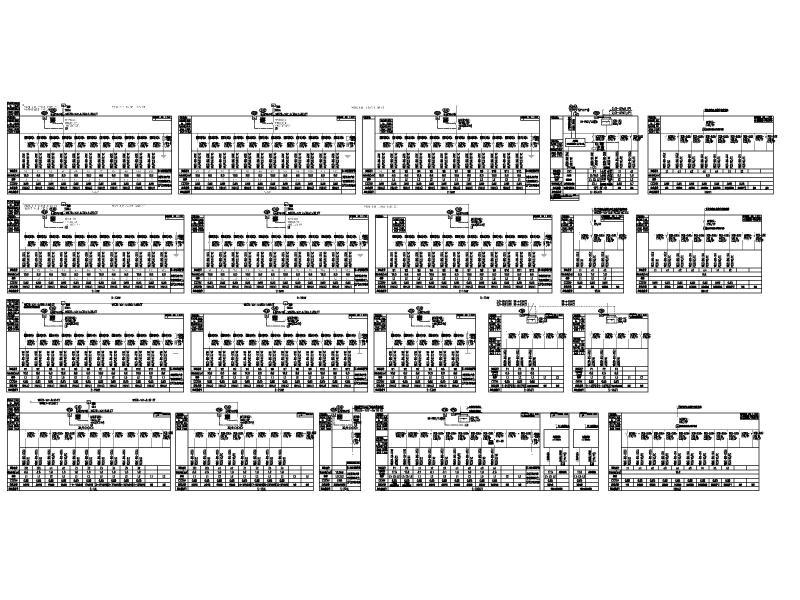

配电系统图

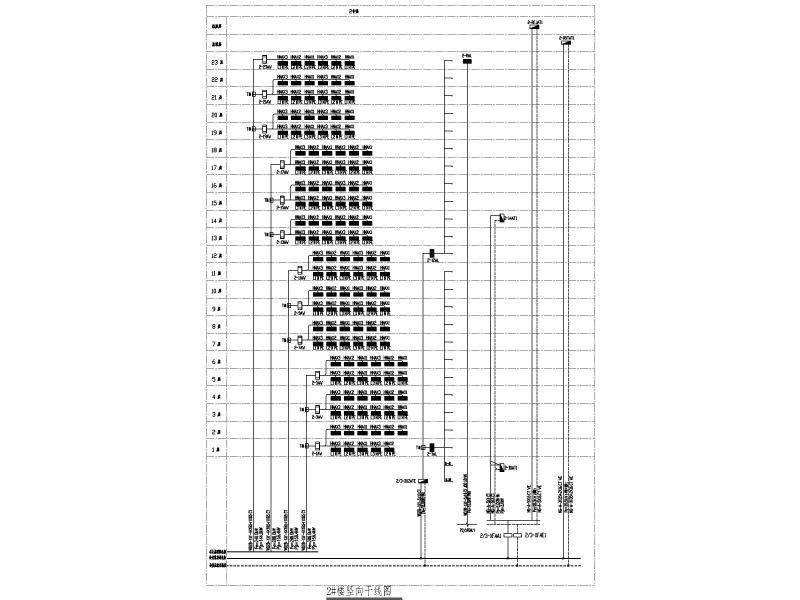

竖向干线系统图




火灾报警系统图




消防应急照明系统图




防火门监控系统图、消防电源监控系统图、电气火灾监控系统图

以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 住宅电气施工图纸 - 1
    住宅电气施工图纸 - 1
  • 住宅电气施工图纸 - 2
    住宅电气施工图纸 - 2
  • 住宅电气施工图纸 - 3
    住宅电气施工图纸 - 3
  • 住宅电气施工图纸 - 4
    住宅电气施工图纸 - 4
  • 住宅电气施工图纸 - 5
    住宅电气施工图纸 - 5
  • 住宅电气施工图纸 - 6
    住宅电气施工图纸 - 6
  • 住宅电气施工图纸 - 7
    住宅电气施工图纸 - 7
  • 住宅电气施工图纸 - 8
    住宅电气施工图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
