一、项目概要

1.项目名称：上海某公寓楼装饰工程

2.建设地点：上海市松江区

3.建筑层数：该项目共地上7层。

4.建筑类别及面积：原建筑占地面积1239平方米，总建筑面积8767平方米。

5.建筑设计结构形式：现浇混凝土框架结构；使用年限:50年

抗震等级：三级，抗震设防烈度为7度,设计地震加度值为0.10g

本项目设计范围：1层至7层室内部分精装修（详见平面图），面积约8767平方米。

二、电气设计范围

1.电力配电系统

2.照明及应急照明系统

3.火灾自动报警系统

4.综合布线系统

5.视频安防监控系统

三、配电系统设计

1.负荷等级：该项目消防负荷、客梯、污水泵、生活水泵为二级负荷，其他均为三级负荷。

2.供电系统：由首层原有配电柜引来。

3.功率因数补偿：

集中功率因数补偿设于低压侧，采用并联干式电容器分组自动投切。补偿后功率因数高于0.95。

气体放电光源采用电感式镇流器时，在各灯具内附设电容进行分散补偿，补偿后功率因数高于0.9。

4.应急电源：

火灾时应急电源持续供电时间：应急照明和疏散指示不小于0.5小时，消防控制室、消防水泵房、消防相关风机机房内备用照明不小于3小时；火灾自动报

警系统不小于10分钟；火灾应急广播不小于20分钟；消火栓、消防泵、防排烟设备不小于3小时.

根据国家相关规范的规定和该项目的使用性质，灯具末端设置蓄电池，为应急照明系统提供电源，以保证在正常电源全部失电后，应急照明及疏散指示照明

灯具仍有短时持续供电的条件。

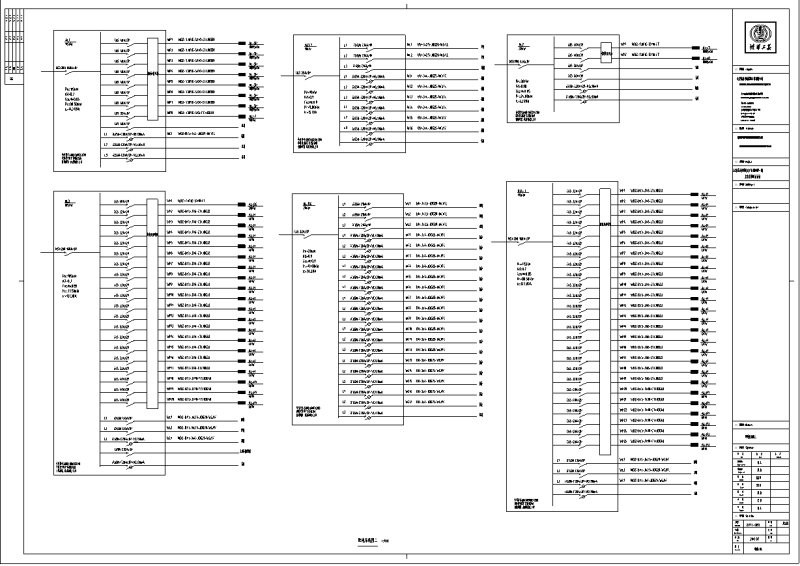

第 1 张图

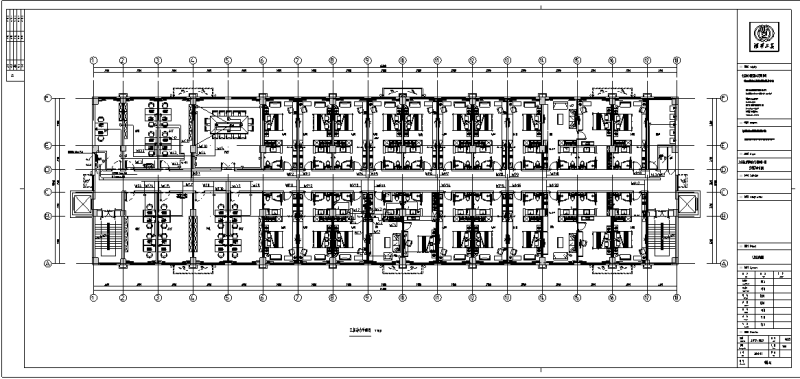

第 2 张图

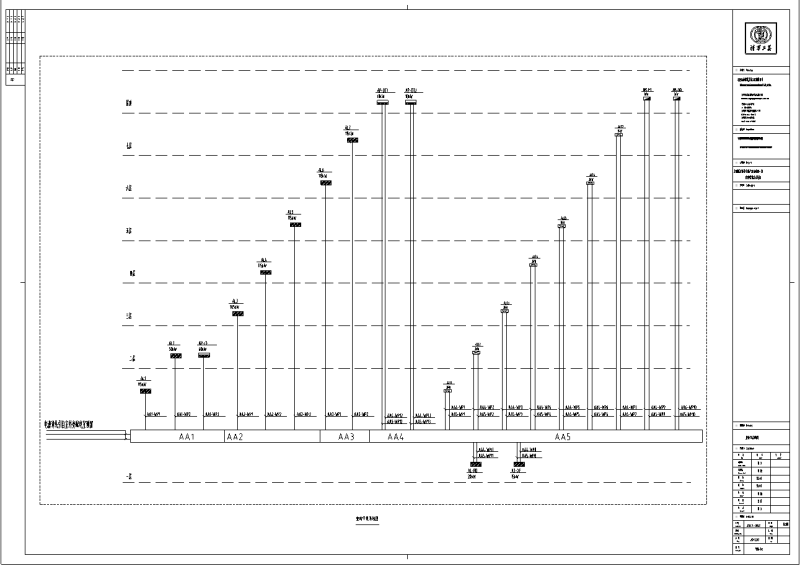

第 3 张图

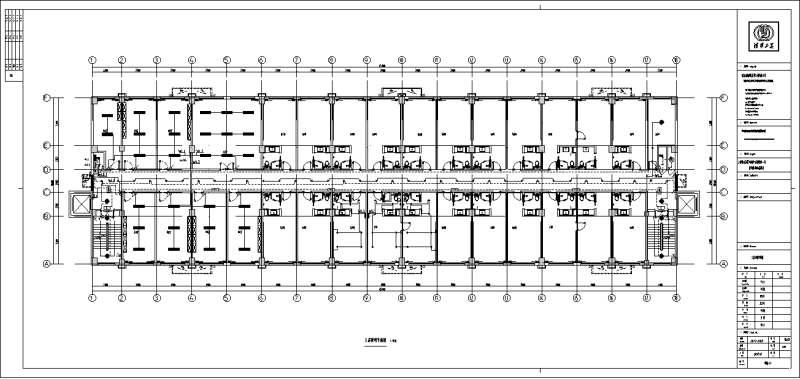

第 4 张图

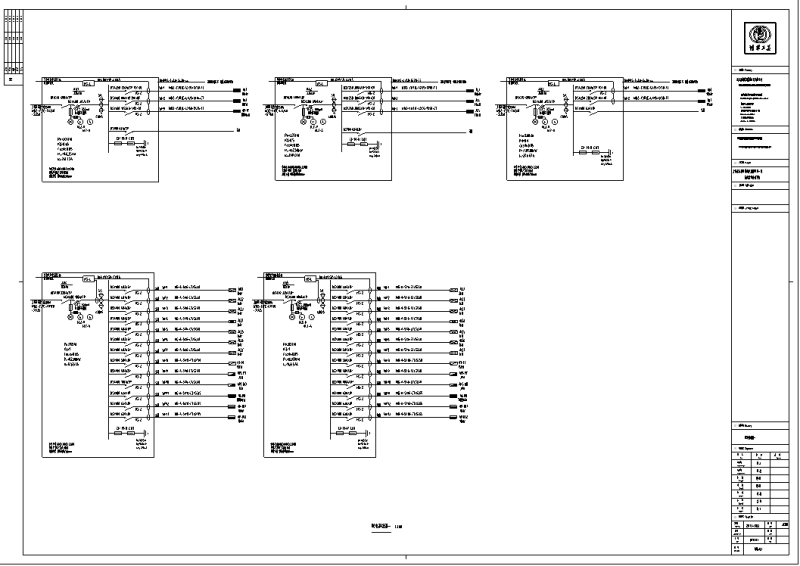

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
