产业园变电站电气CAD施工图纸(二次接线)

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 节点大样:开关柜,变压器,其它
  • 负荷等级:二级,三级
  • 接地方式:TN-S
  • 项目所在地:辽宁
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它

该附件为产业园变电站电气图纸(含二次接线)。

概况:
该项目为辽宁大连某汽车产业配套园新建变电站工程。根据业主意见负荷分布情况共设两座变电站,均位于1号建筑(生产厂房)内。本子项为2号变电站。2号变电站10/0.4kV变压器容量和台数为500kVAx1+400kVAx1,2号变电站变压器总容量为900kVA;全厂变压器容量为14500kVA。

设计范围:
变电站内的高低压供电系统、高低压设备的布置和变电站内的电力、照明、接地系统的设计,以及变电站内的送排风、设备基础和电缆桥架的设计。其他相关部分由业主根据设计要求予以配套。

部分图纸摘录:
照明平面图

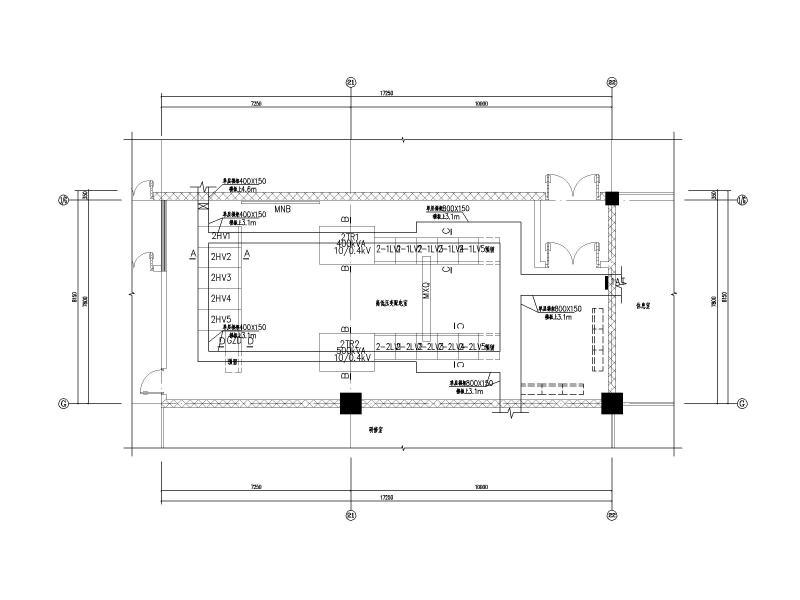

电缆桥架平面图

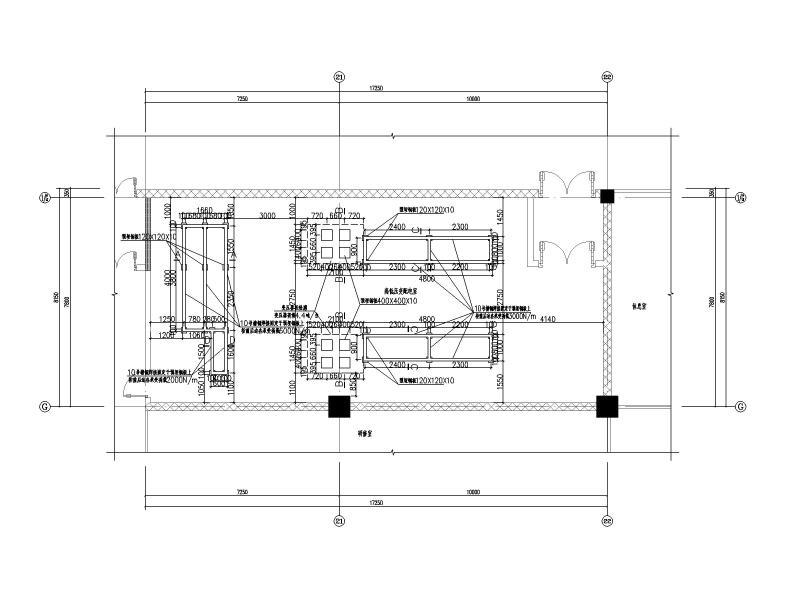

设备基础平面图

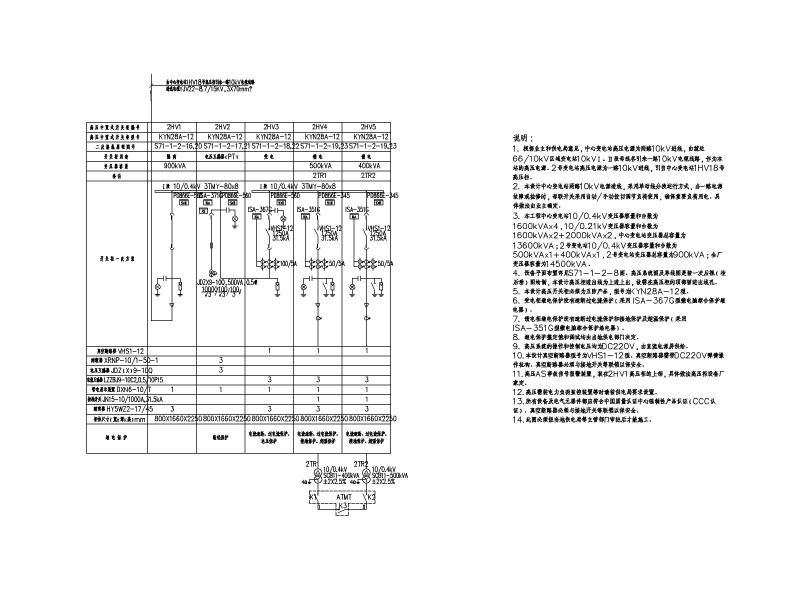

高压供电系统图

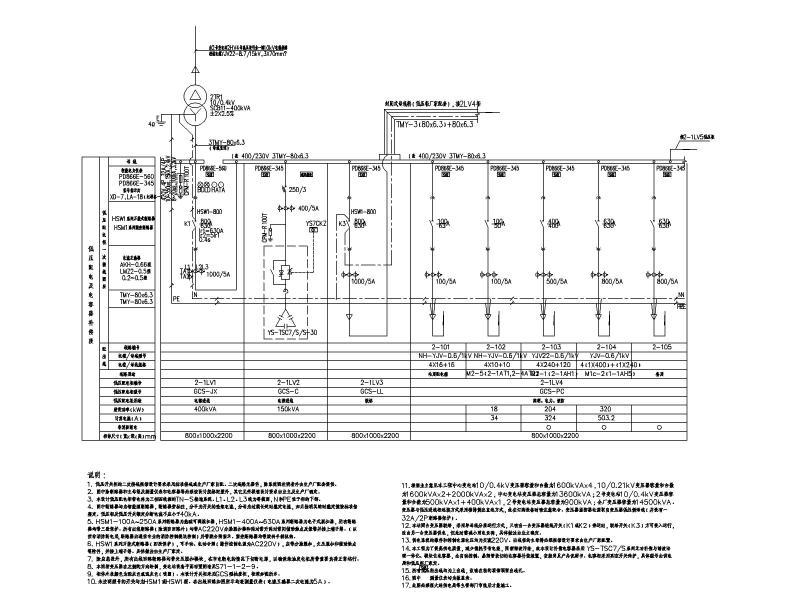

低压供电系统图

受电柜二次接线图
AS信号原理接线图




直流电源屏原理图
电压互感器柜端子板图



以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
  • 变电站电气图纸 - 1
    变电站电气图纸 - 1
  • 变电站电气图纸 - 2
    变电站电气图纸 - 2
  • 变电站电气图纸 - 3
    变电站电气图纸 - 3
  • 变电站电气图纸 - 4
    变电站电气图纸 - 4
  • 变电站电气图纸 - 5
    变电站电气图纸 - 5
  • 变电站电气图纸 - 6
    变电站电气图纸 - 6
  • 变电站电气图纸 - 7
    变电站电气图纸 - 7
  • 变电站电气图纸 - 8
    变电站电气图纸 - 8
  • 变电站电气图纸 - 9
    变电站电气图纸 - 9
以上是部分截图,请下载附件后查看完整高清内容
