新建线路工程二次接线CAD施工图纸

搜索更多资源
  • 建筑类别：其他
  • 建筑设计结构形式：其他结构
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：电缆,开关柜,其它
  • 项目所在地：贵州
  • 强电设计：供配电系统,配变电所,电气控制,其它

该附件为贵阳新建线路工程二次接线图。

概况：
本册图为某所110kV变电站外线接入工程220kVXXX～某所110kV变新建线路工程二次接线图，本期在220kVXX变扩建1个110kVGIS间隔，完善相应的二次及五防系统。
本期在220kVXX增加1面110kV线路保护测控柜、1面110kV线路智能汇控柜。

部分图纸摘录：

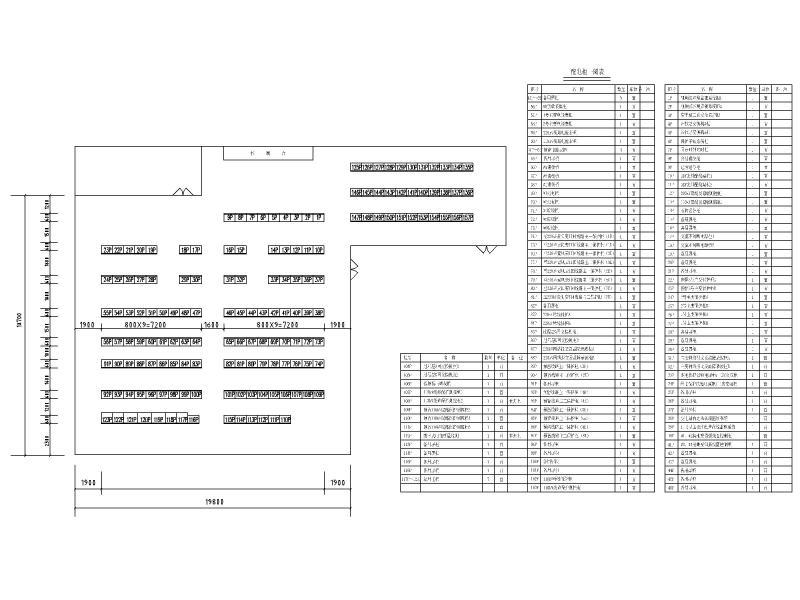

主控楼继保室平面布置图

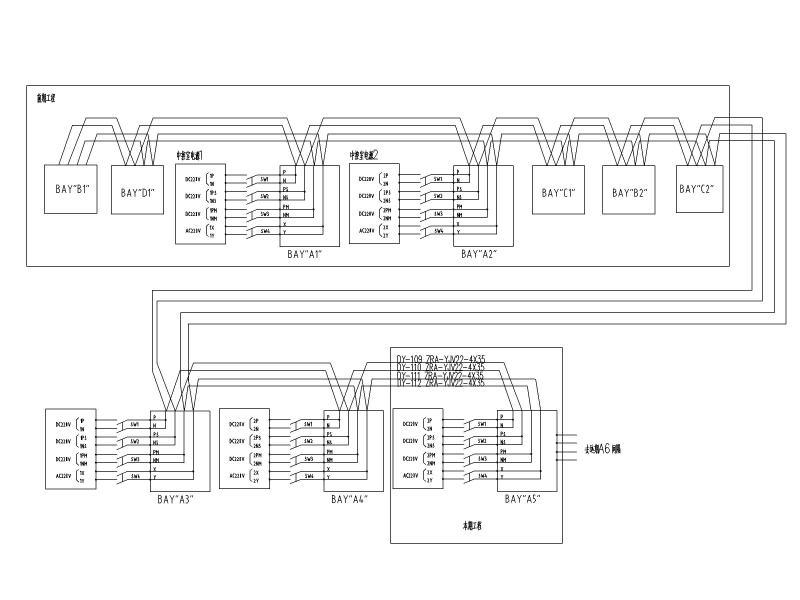

110kV部分GIS柜电源联系图

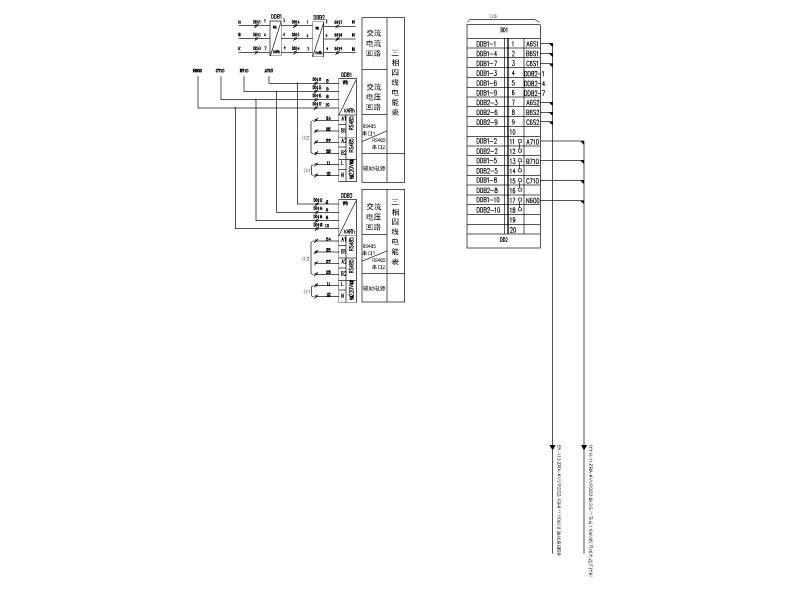

110kV电度表屏接线图

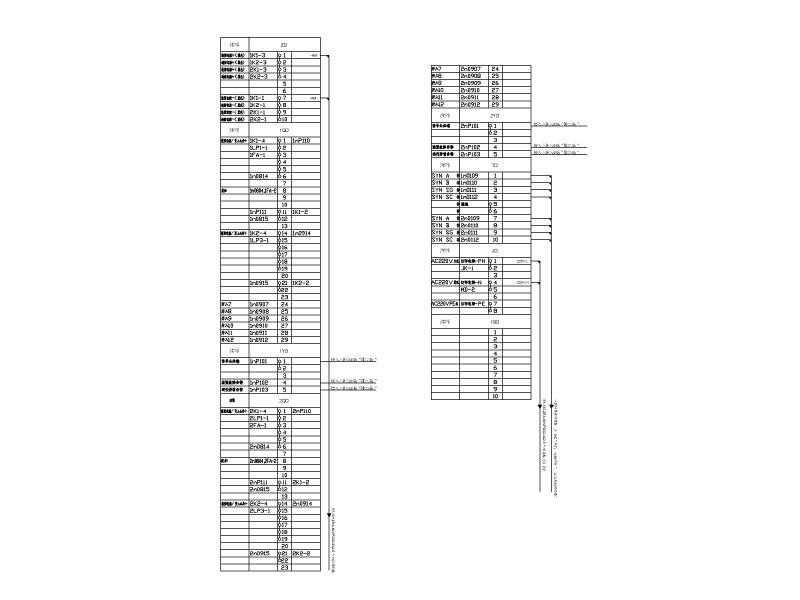

110kV线路保护测控柜端子排图

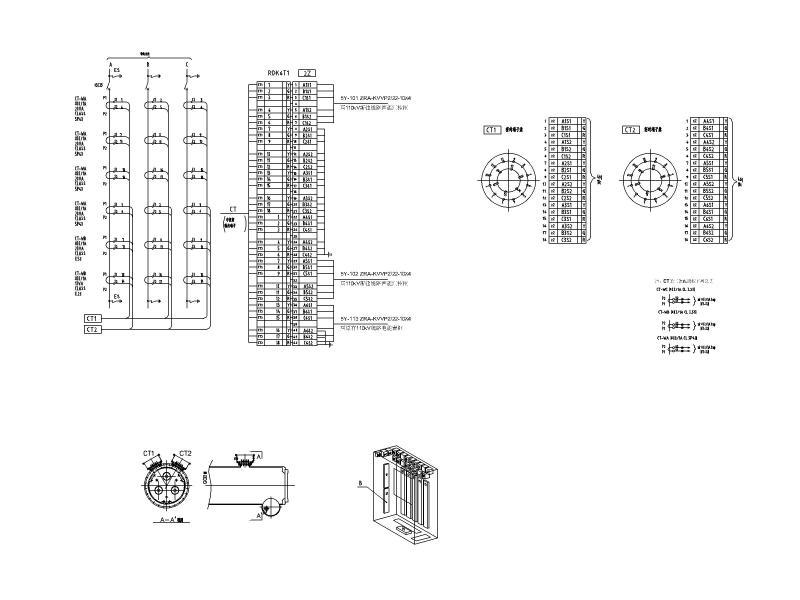

GIS汇控柜端子排图



智能汇控柜端子排图
图纸内容全览


以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
  • 工程施工图 - 1
    工程施工图 - 1
  • 工程施工图 - 2
    工程施工图 - 2
  • 工程施工图 - 3
    工程施工图 - 3
  • 工程施工图 - 4
    工程施工图 - 4
  • 工程施工图 - 5
    工程施工图 - 5
  • 工程施工图 - 6
    工程施工图 - 6
  • 工程施工图 - 7
    工程施工图 - 7
以上是部分截图，请下载附件后查看完整高清内容
