产业园锅炉房工程电气施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:1138.09平方米
  • 建筑地上层数:1层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 设计年代:近代
  • 地下室用途:设备用房
  • 负荷等级:二级,三级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,应急电源,电气照明,建筑物防雷,接地安全
  • 弱电设计:火灾自动报警系统

本项目为贵州某产业园热能动力专业(锅炉房)工程。工程总建筑面积1138.09m,其中,负一层面积859.059m ,一层面积279.04m 。建筑层数地下一层,地上一层。该项目为工业锅炉房,火灾危险性丙类建筑,耐火等级为一级,锅炉房热源为天然气,其中锅炉房及燃气间为爆炸危险1区。
一、设计范围
1.该资料包含红线内以下内容:
a.锅炉房变配电系统
b.锅炉房配电系统
c.锅炉房电气照明系统
d.锅炉房室内电气平面布置
e.锅炉房建筑物防雷、接地系统及安全措施
f.锅炉房火灾自动报警系统
g.5~7#厂房空调配电系统

2.与其它专业设计的分工:
a.室外照明、水景系统,该资料仅预留电源及配合专业厂家设计;
b.该项目的除消防以外弱电系统由甲方另行委托相关专业单位设计,该资料仅供参考和预留竖向干线的桥架。
二、图纸特点
本项目属于锅炉房设计工程,因其特殊性和危险性,涉及的规范要求多,专业性强。这份参考资料涵盖范围较广,包括机电设备供电平面图、低压高压配电系统图等。适合设计院及设计公司、施工单位等人员参考学习。
三、部分图纸摘录

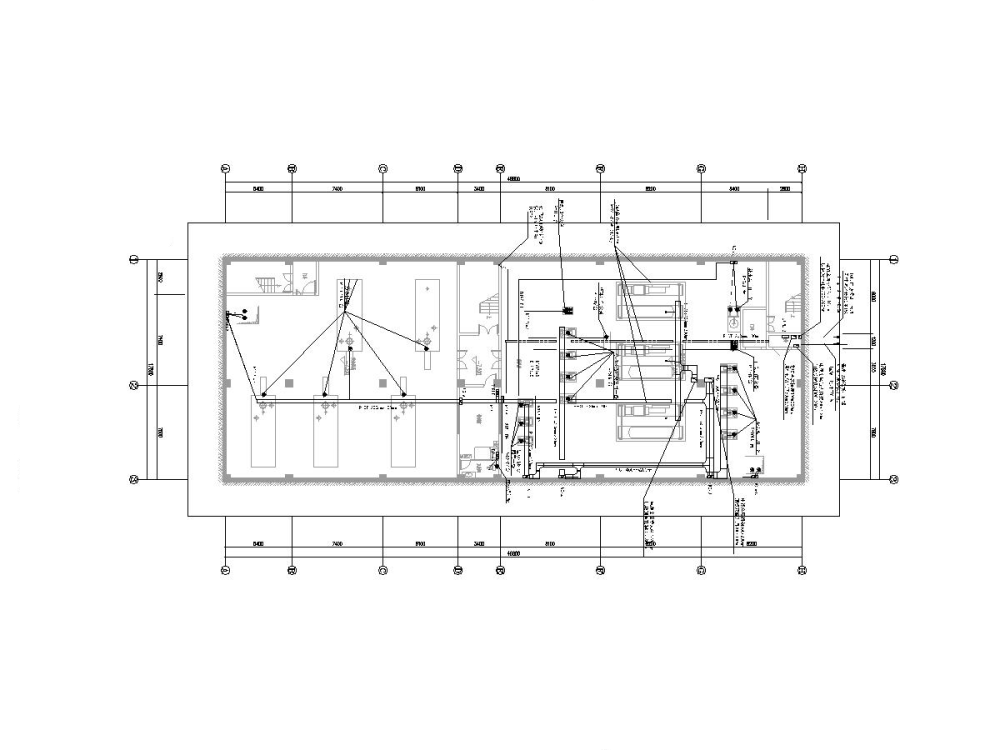

照明平面图

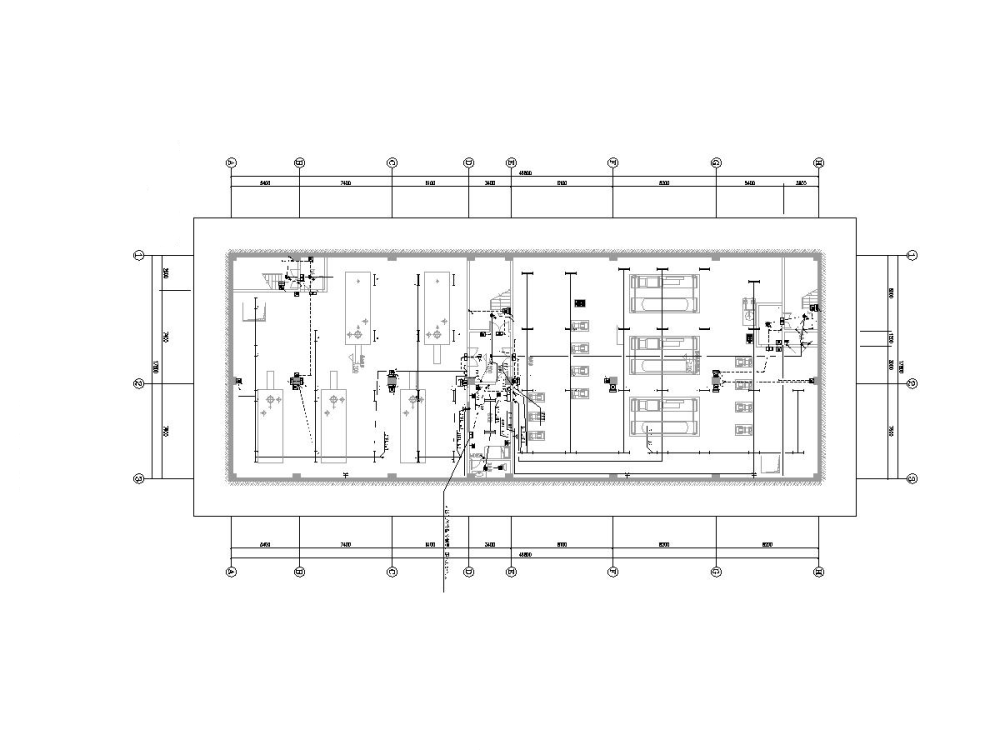

配电平面图

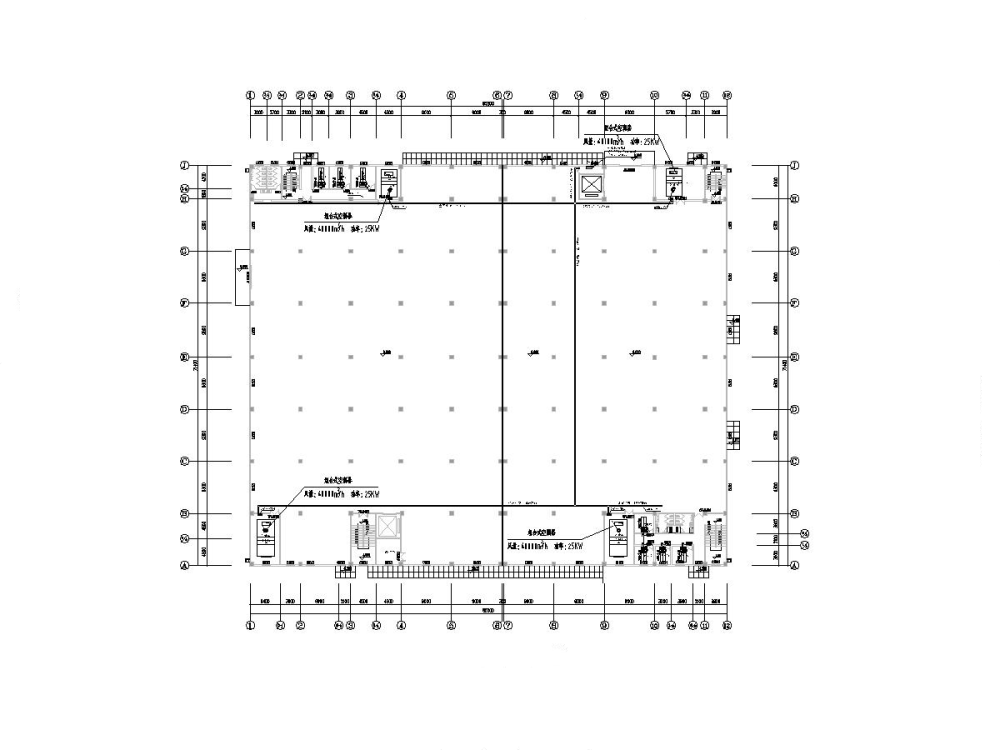

空调配电平面图

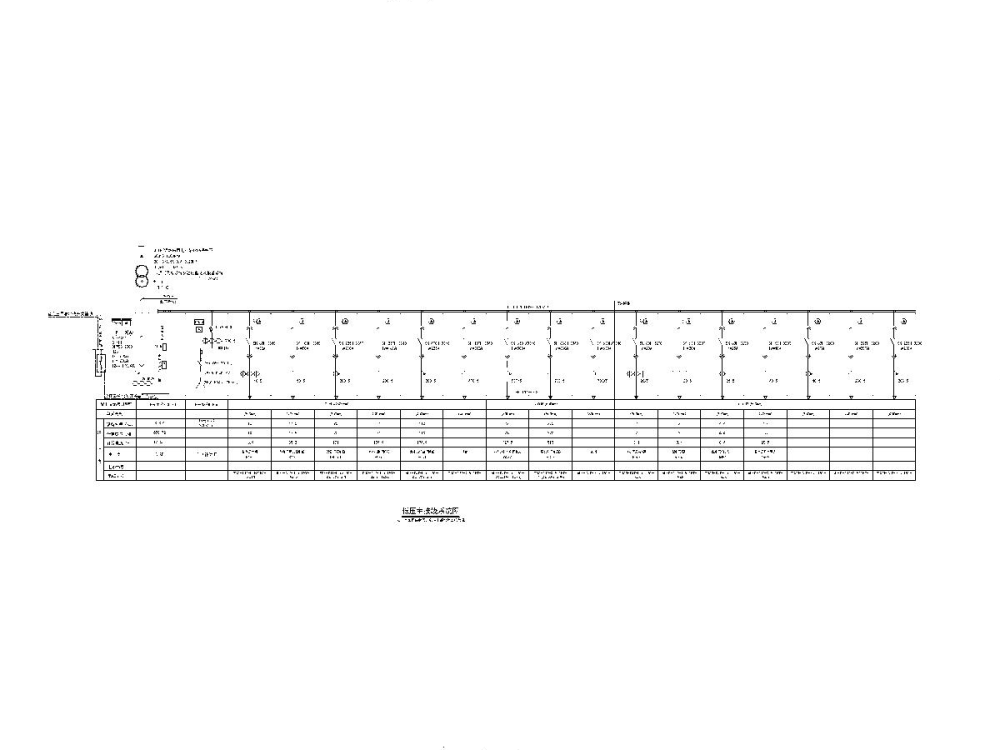

低压主接线系统图

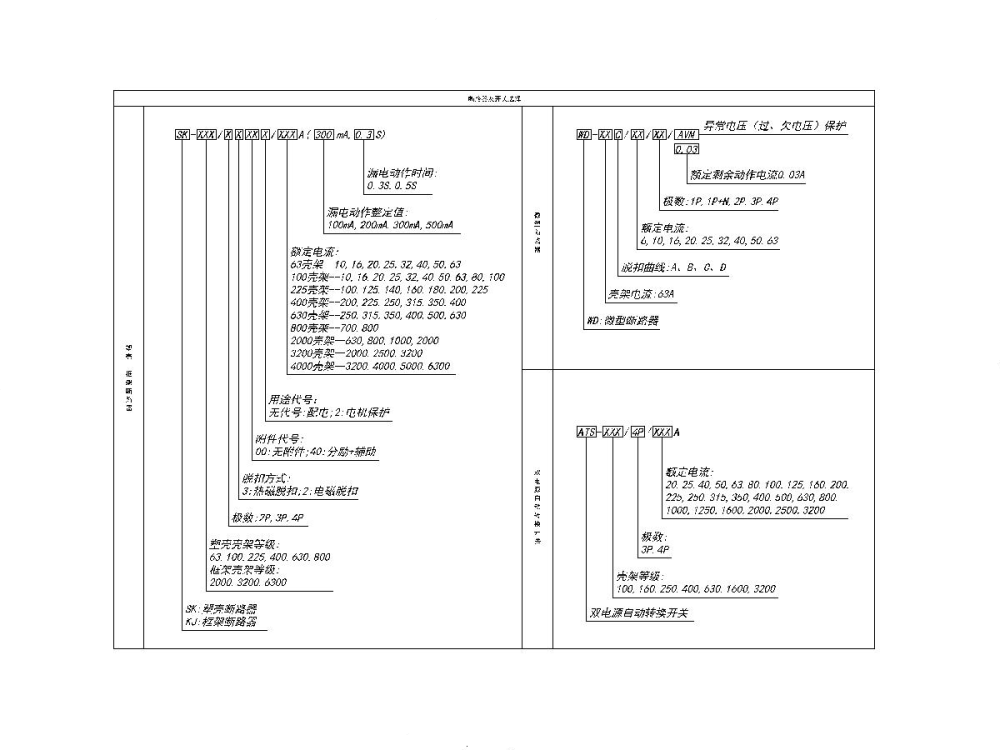

断路器及开关选择


以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 锅炉房电气图纸 - 1
    锅炉房电气图纸 - 1
  • 锅炉房电气图纸 - 2
    锅炉房电气图纸 - 2
  • 锅炉房电气图纸 - 3
    锅炉房电气图纸 - 3
  • 锅炉房电气图纸 - 4
    锅炉房电气图纸 - 4
  • 锅炉房电气图纸 - 5
    锅炉房电气图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
