山羊项目锅炉房、变电所及职工公寓电气设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 参考图纸:6张
  • 设计年代:近代
  • 负荷等级:三级
  • 接地方式:TN-C-S
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:通信系统,有线电视和卫星接收系统

附件详情

该项目为某项目锅炉房、变电所及职工公寓联合建筑。10KV变电所担负该项目的所有电力用户的配电和本建筑内动力设备的控制。
设计范围:
1、高、低压配电系统;
2、电力、 照明系统
3、保护接地系统;
4、电话电视系统的穿管配线。


2

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

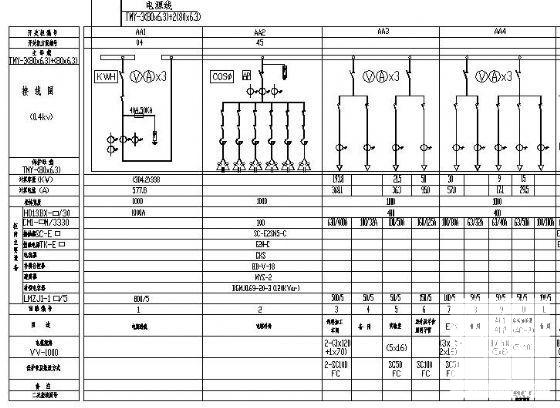

  • 锅炉房设计施工图纸 - 1
    锅炉房设计施工图纸 - 1

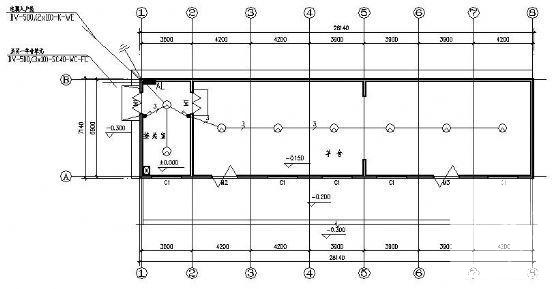

  • 锅炉房设计施工图纸 - 2
    锅炉房设计施工图纸 - 2
以上是部分截图,请下载附件后查看完整高清内容
