学校锅炉房电气施工CAD详图弱电图

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：235.84平方米
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 节点大样：等电位联结
  • 负荷等级：二级,三级
  • 防雷等级：第三类
  • 火灾保护分级：二级
  • 接地方式：TN-C-S
  • 项目所在地：山西
  • 强电设计：供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,视频监控系统,综合布线系统,广播系统,其它

该附件为学校锅炉房 电气施工图 （2019.11）。

概况：
该项目为山西某学校项目。本子项为锅炉房。
建筑面积235.84平方米；层高4.8米；地上一层；框架剪力墙结构。
建筑设计使用年限为50年。

设计范围：
低压配电系统；照明系统；防雷系统与安全措施；接地系统及安全措施；
火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防专用电话系统；
综合布线系统；安全防范系统、广播系统。

部分图纸摘录：

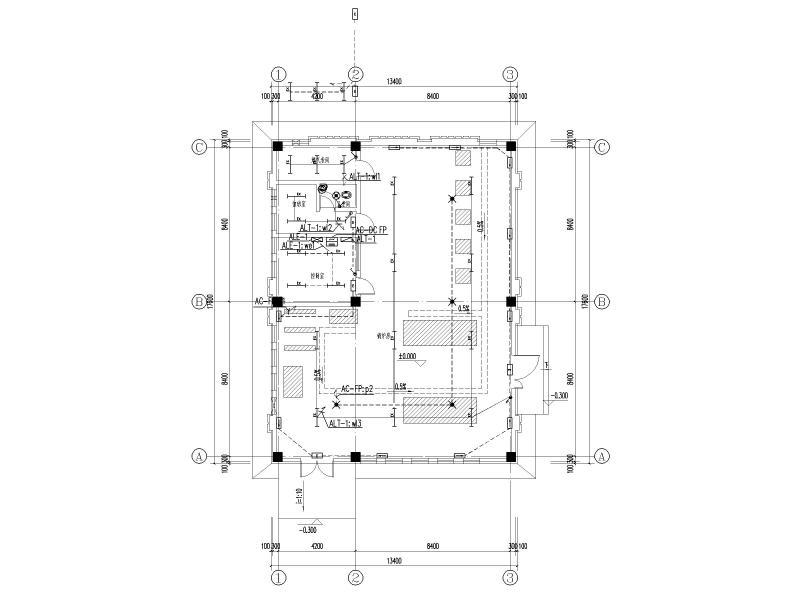

照明平面图

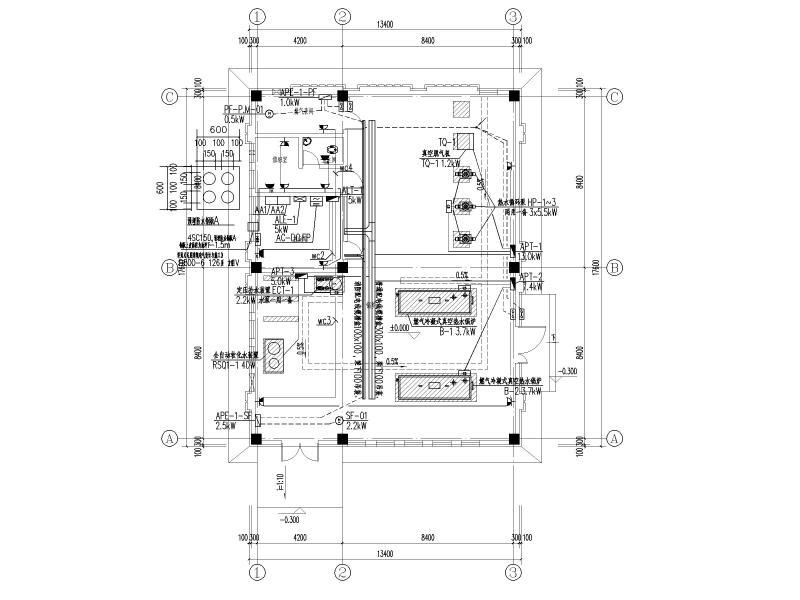

配电平面图

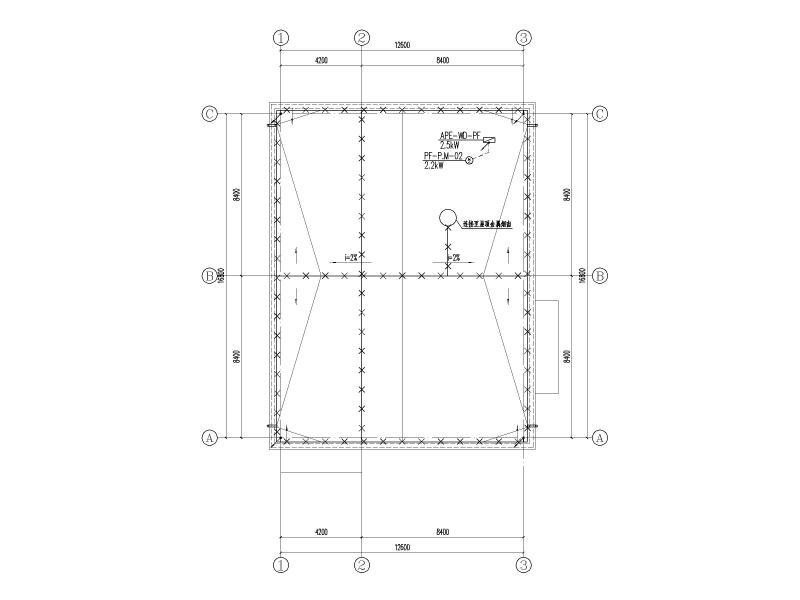

防雷平面图

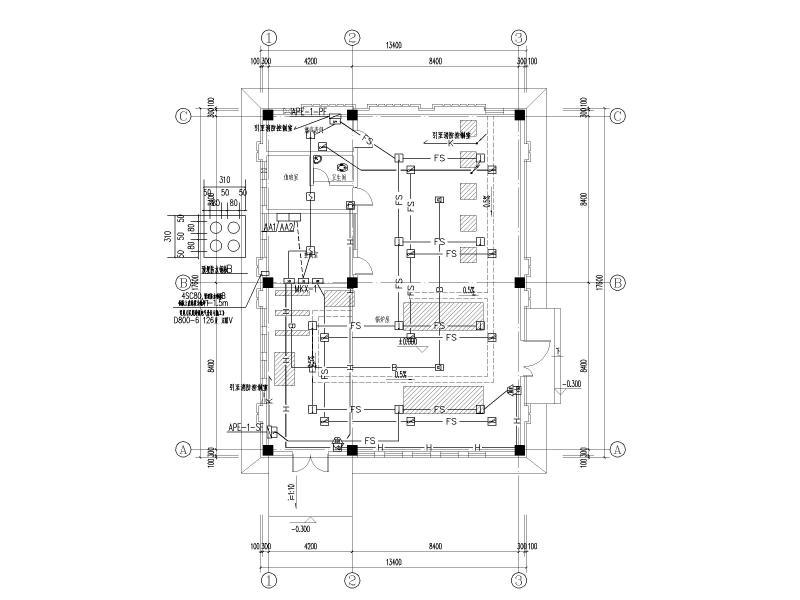

消防平面图

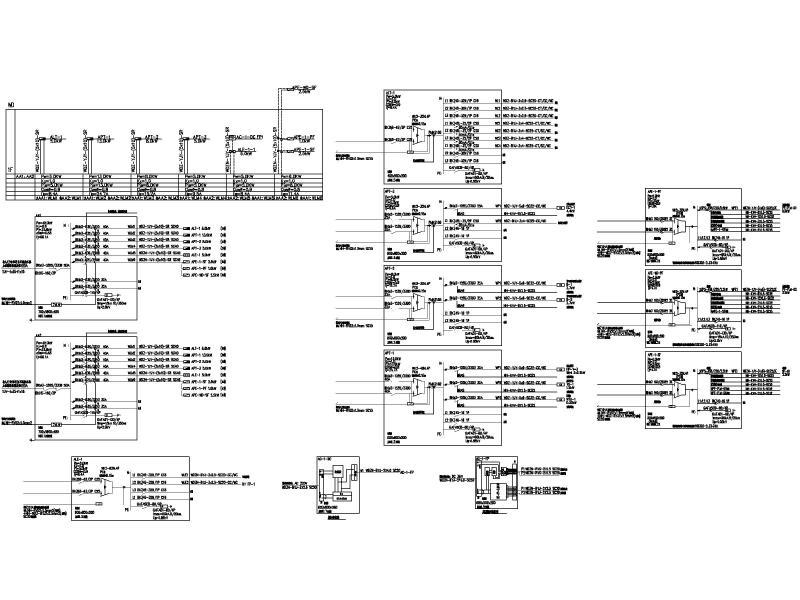

配电系统图


应急照明系统图

火灾自动报警系统图

视频监控系统图

以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 锅炉房电气图纸 - 1
    锅炉房电气图纸 - 1
  • 锅炉房电气图纸 - 2
    锅炉房电气图纸 - 2
  • 锅炉房电气图纸 - 3
    锅炉房电气图纸 - 3
  • 锅炉房电气图纸 - 4
    锅炉房电气图纸 - 4
  • 锅炉房电气图纸 - 5
    锅炉房电气图纸 - 5
  • 锅炉房电气图纸 - 6
    锅炉房电气图纸 - 6
  • 锅炉房电气图纸 - 7
    锅炉房电气图纸 - 7
  • 锅炉房电气图纸 - 8
    锅炉房电气图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
