中铁_16层办公楼电气施工CAD图纸

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：高层建筑
  • 建筑地上层数：16层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 负荷等级：一级,三级
  • 接地方式：TN-S
  • 项目所在地：广东
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,机房工程,其它

该附件为广东省某新兴产业园办公楼 电气施工图 。

概况：
本项目为广东省某企业新兴产业园项目。本项目地上共建设12栋单体建筑，其中1~6号楼下设地下2层大底盘地下室。
本子项建筑为“5#楼”。层数为地上十六层，功能为办公、变电所。

设计范围：
供配电系统；防雷接地系统；火灾自动报警及消防联动系统；
综合布线系统；有线电视系统；语音及计算机通信系统；
时钟系统；BAS系统；能源管理系统；电梯五方对讲系统；
视频监控系统；门禁管理系统；紧急告警与求助系统；
无线对讲及巡更系统；可视对讲系统；机房工程。

部分图纸摘录：

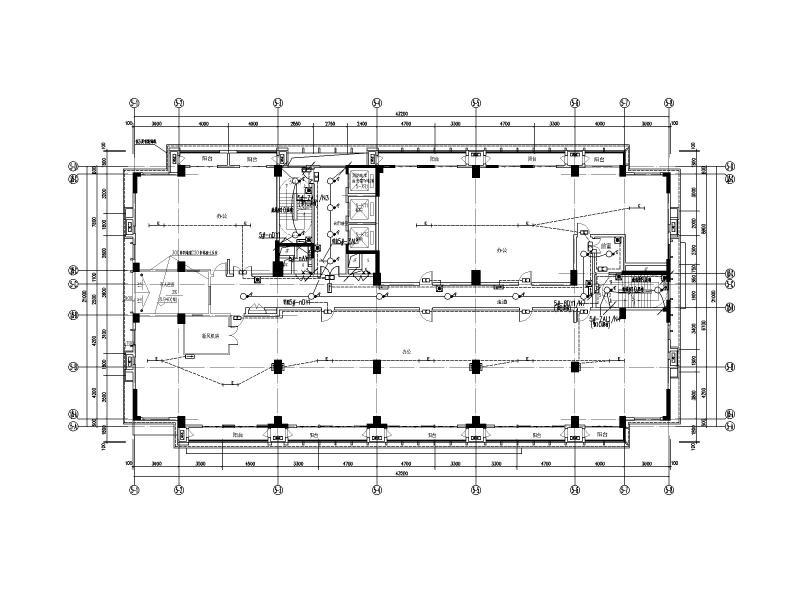

照明平面图

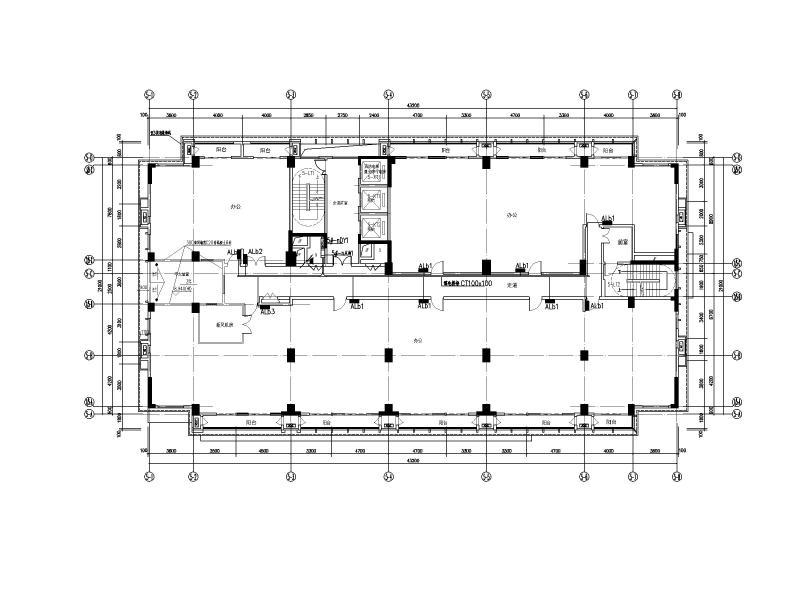

电气干线平面图

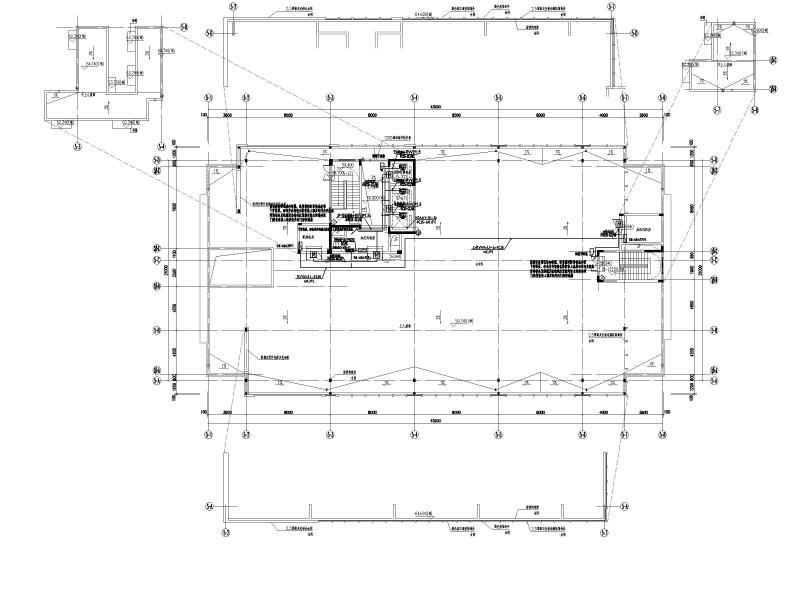

智能化平面图

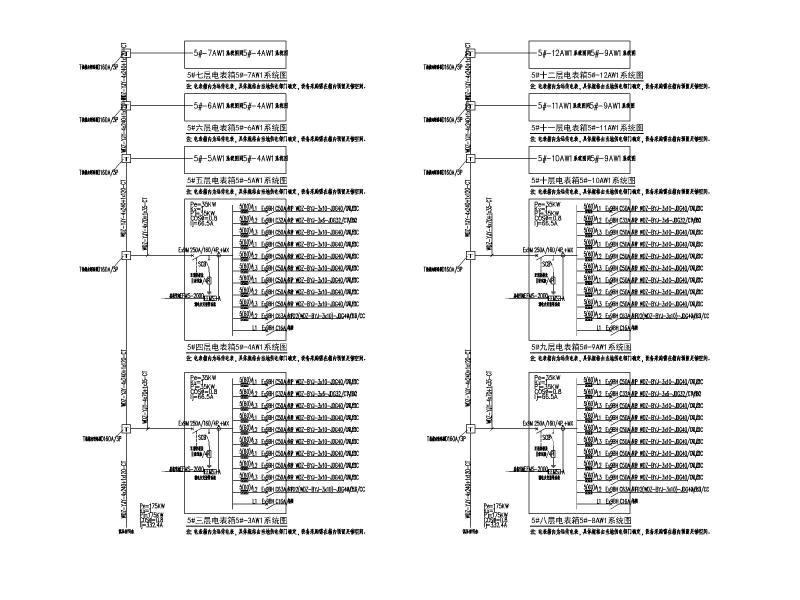

配电箱系统图

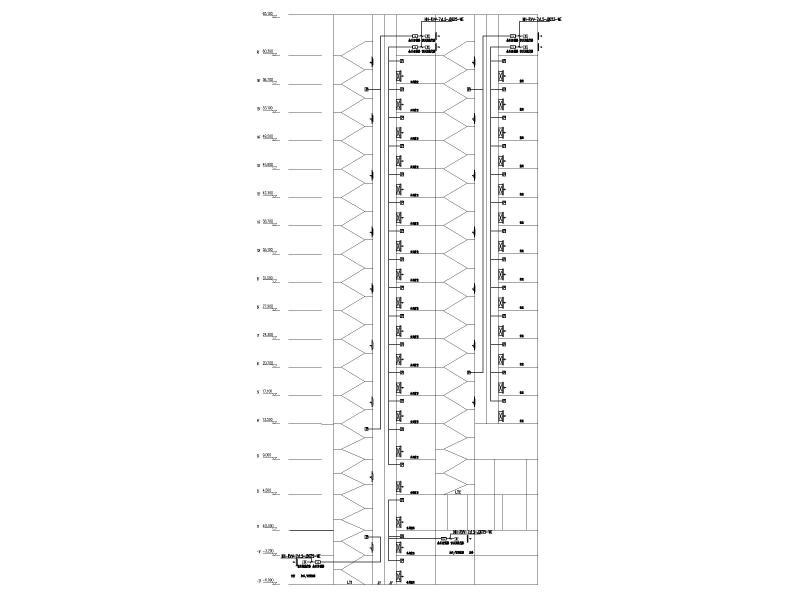

余压检测系统图


消防电源监控系统图

可视对讲系统图
时钟系统图
机房动环监控系统图



HVF机组控制原理图


高压配电室交流屏电源接线原理图




以下是附件的其中一部分截图，共11张，您也可以 搜索 更多您想要的资源
  • 办公楼电气施工 - 1
    办公楼电气施工 - 1
  • 办公楼电气施工 - 2
    办公楼电气施工 - 2
  • 办公楼电气施工 - 3
    办公楼电气施工 - 3
  • 办公楼电气施工 - 4
    办公楼电气施工 - 4
  • 办公楼电气施工 - 5
    办公楼电气施工 - 5
  • 办公楼电气施工 - 6
    办公楼电气施工 - 6
  • 办公楼电气施工 - 7
    办公楼电气施工 - 7
  • 办公楼电气施工 - 8
    办公楼电气施工 - 8
  • 办公楼电气施工 - 9
    办公楼电气施工 - 9
  • 办公楼电气施工 - 10
    办公楼电气施工 - 10
  • 办公楼电气施工 - 11
    办公楼电气施工 - 11
以上是部分截图，请下载附件后查看完整高清内容
