17887平米10层档案馆建筑空调通风消防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:文化
  • 建筑高度类型:高层建筑
  • 建筑设计面积: 17887平方米
  • 地上层数:10层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:39张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,其它
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:浙江

一、项目概要:
该项目位于浙江省,是一个高层档案馆建筑项目,地上10层,地下1层,总建筑面积 17887m2,建筑高度44.4m。
图纸内容主要包含空调通风设计及施工说明,主要设备材料表及图例,空调通风平面图,屋顶层设备布置平面图,空调冷媒管道平面图,防排烟平面图,防排烟系统图,空调冷媒管系统图等...

二、空调设计:
1、该项目空调冷负荷约为 1960 kW,空调热负荷约为 1300kW。
2、该项目办公区域空调系统采用VRV变频多联机系统,档案库房采用恒温恒湿系统,网络机房采用精密空调,室外机设置于屋顶。
3、新风系统采用全热交换机和全新风分体空调,通过风管送至各空调区域,全新风空调机组进风口安装入口式电子除尘净化器...

三、通风设计:
1、配电房、水泵房设置机械排风。变配电室按换气次数12次/小时设计,兼做事故排风;水泵房排风按换气次数6次/小时设计。
2、档案库房设计事故排风,排风按换气次数12次/小时设计。
3、公共卫生间设置机械排风,排风按换气次数10次/小时设计。
3、公共卫生间设置机械排风,排风按换气次数10次/小时设计...

四、消防设计:
档案库房2~6层每层走道划为一个防烟分区,设置机械排烟系统。不能自然排烟的防烟楼梯间及其(合用)前室设置正压送风,其它有防排烟要求的均采用自然排烟。内走道设置机械排烟系统,排烟量按最大防烟分区面积x120m3/(h.m2)计算...

图纸展示:

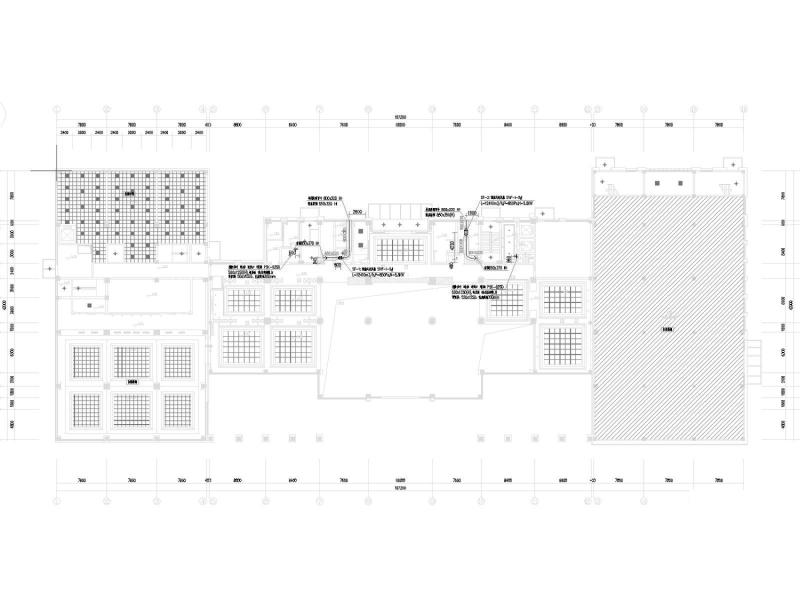

一层空调通风平面图

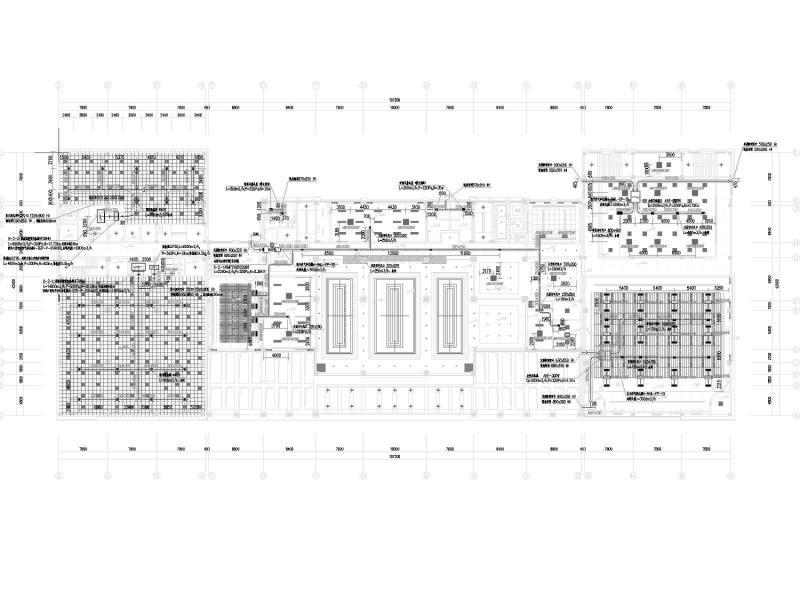

一层空调冷媒管道平面图

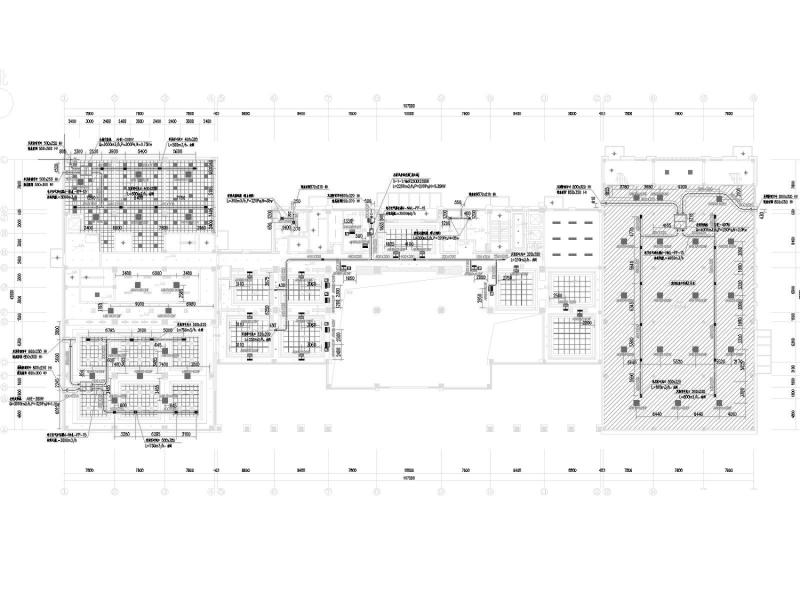

一层防排烟平面图

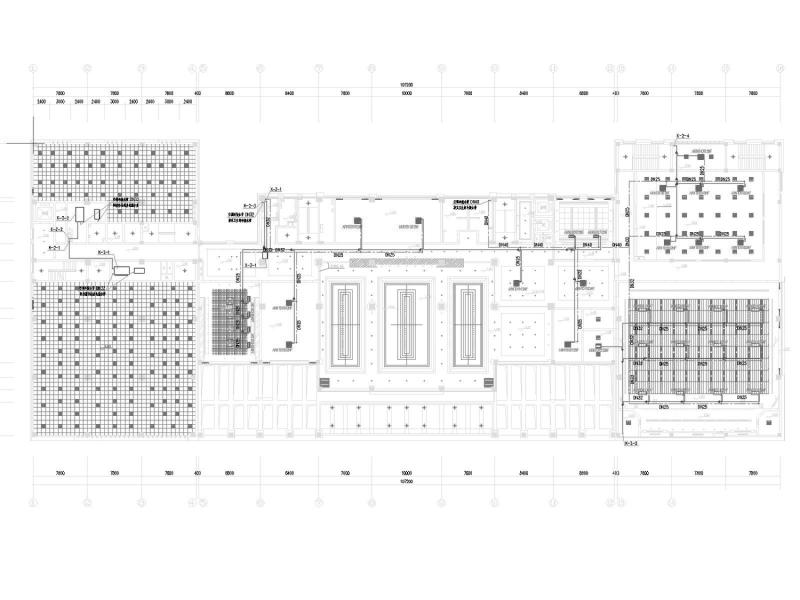

二层空调通风平面图

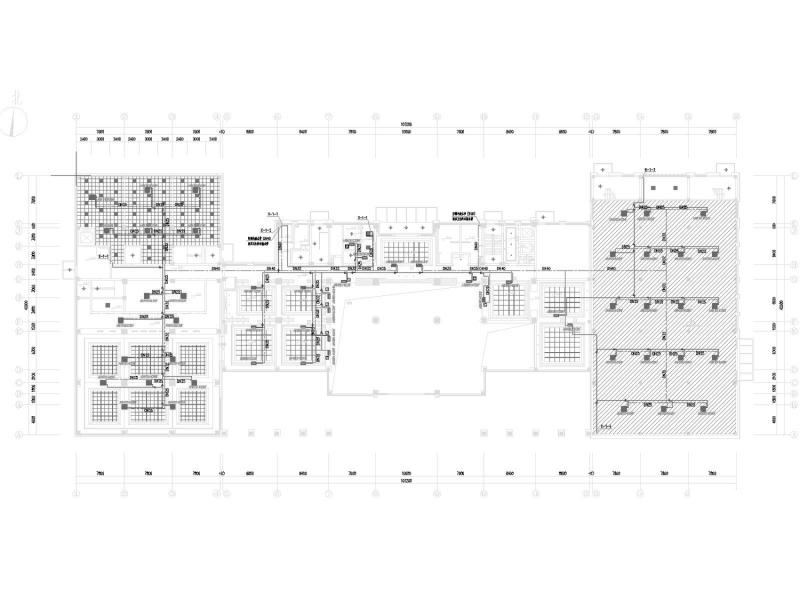

二层空调冷媒管道平面图
二层防排烟平面图
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 消防通风排烟系统 - 1
    消防通风排烟系统 - 1
  • 消防通风排烟系统 - 2
    消防通风排烟系统 - 2
  • 消防通风排烟系统 - 3
    消防通风排烟系统 - 3
  • 消防通风排烟系统 - 4
    消防通风排烟系统 - 4
  • 消防通风排烟系统 - 5
    消防通风排烟系统 - 5
  • 消防通风排烟系统 - 6
    消防通风排烟系统 - 6
以上是部分截图,请下载附件后查看完整高清内容
