商业广场地下人防工程系统设计施工CAD大样图

一、项目概要：

本项目建设地点位于位于深圳市，该项目人防设在地下四、三层，为全埋式甲类防空地下室，其中地下四层1个单元抗力级别为常5和核5及，战时作为二等人员掩蔽部，其余单元抗力级别为常6和核6，战时作为二等人员掩蔽部，地下三层另建常5和核5区域电站一座。地下三层设2个防护单元，人防面积3575.31平方米，掩蔽面积2338平方米，掩蔽人数2338人;地下四层人防面积3460.61平方米，设1个防护单元，掩蔽面积2435平方米，掩蔽人数2435人...

图纸内容主要包含：人防通风设计说明，主要设备材料表，人防平时通风平面图，人防战时通风平面图，人防战时口部通风大样图...

二、通风工程：

1、清洁式通风：战时室外空气未被污染，室外空气经竖井、防爆波活门进入扩散室，由油网过滤器过滤后，经电动脚踏两用离心式风机送入人员掩蔽所。排风系统设在人员主要出入口，室内污浊空气由设在干厕上方及防护单元内的排风口进入排风管，再经扩散室、防爆波活门排出室外...

2、滤毒式通风：战时遭受核爆、生化武器或细菌战袭击，室外遭到污染，室外空气经竖井、防爆波活门进入扩散室，由油网过滤器初过滤，经过滤吸收器滤毒，再由电动脚踏两用离心风机送入人员掩蔽所。排风是经超压排气活门进入防毒通道兼简易洗消间进入排风管、扩散室及防爆波波活门排至室外...

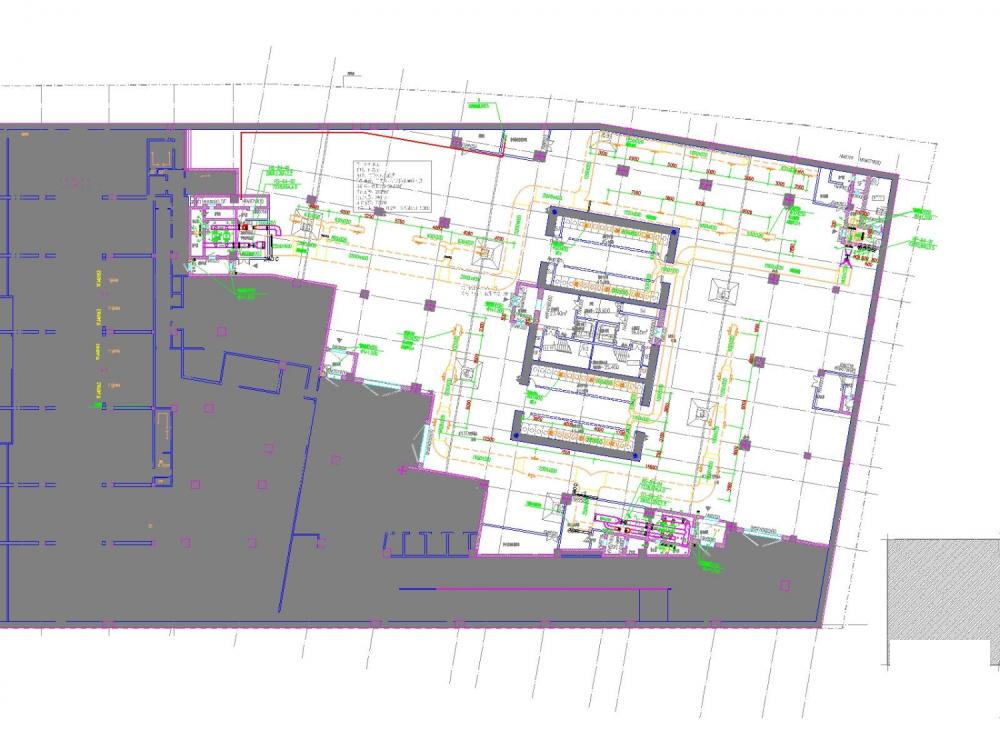

地下三层人防平时通风平面图

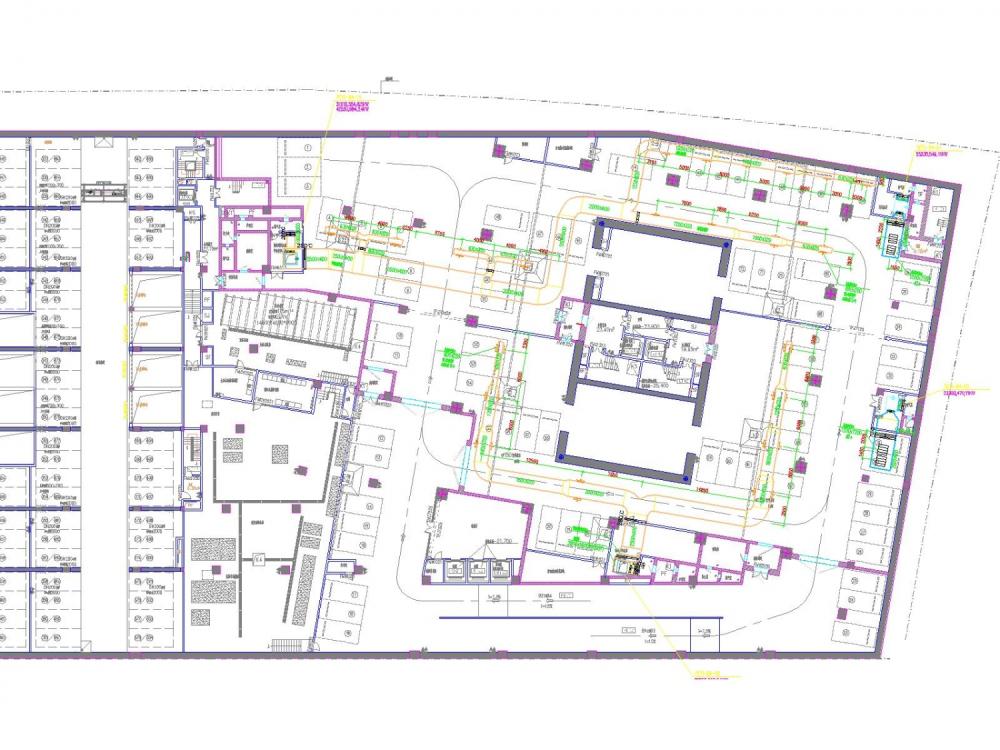

地下三层人防战时通风平面图

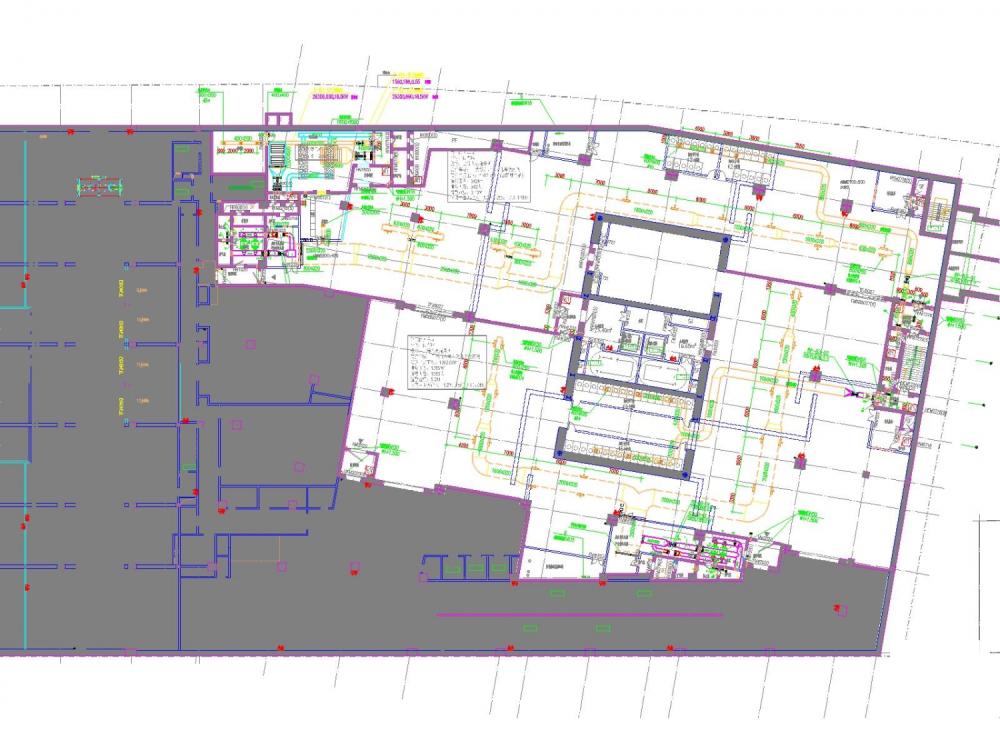

地下四层人防平时通风平面图

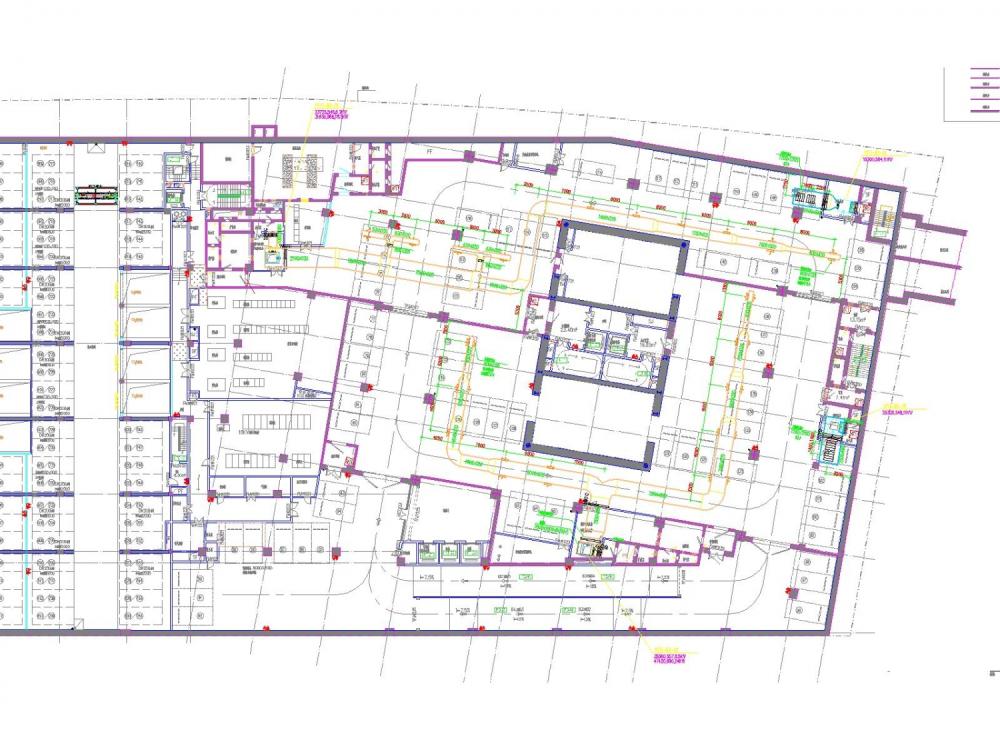

地下四层人防战时通风平面图
