3层学校室内运动场馆采暖及空调系统施工CAD大样图

附件详情

一、项目概要：
总建筑面积为7454.1平方米.建筑层数地上三层,一至三层层高均为4.5m,游泳馆层高9.0m,羽毛球、网球场层高14.7m......

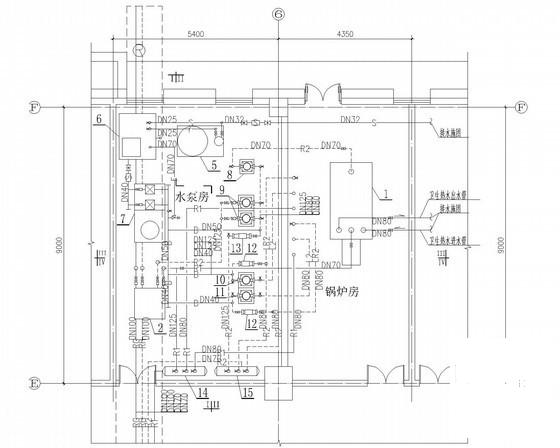

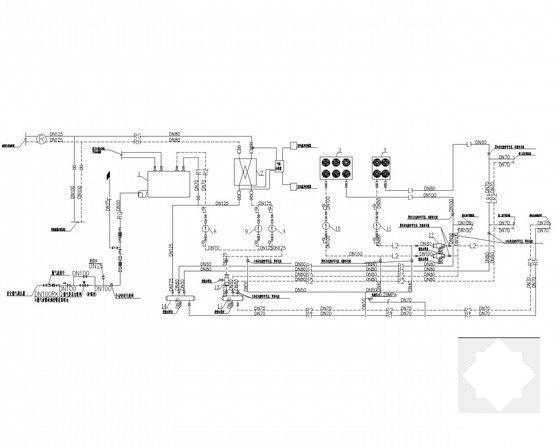

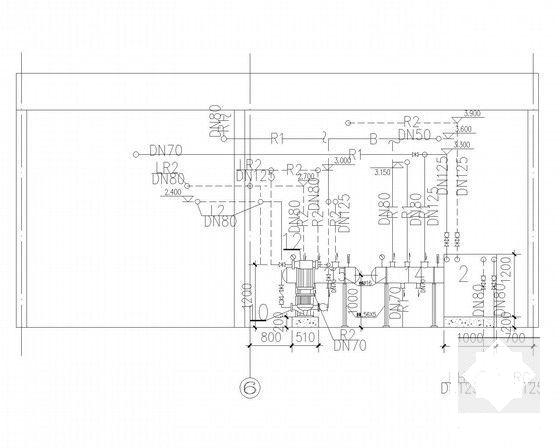

二、冷热源：
1.设置散热器采暖系统，热源接自校区供热管网，供回水温度为65/45°C。
2.过渡季节泳池池岸低温热水地板辐射采暖系统热源由燃气真空热水机组提供，供回水温度50/40°C。
3.过渡季节空调系统所需冷热媒由三层屋面所设的风冷热泵机组提供。
三、采暖系统：
1.散热器采用钢铝复合型，片宽80mm，中心距为600mm，散热量( T=35°C)为54W/片。

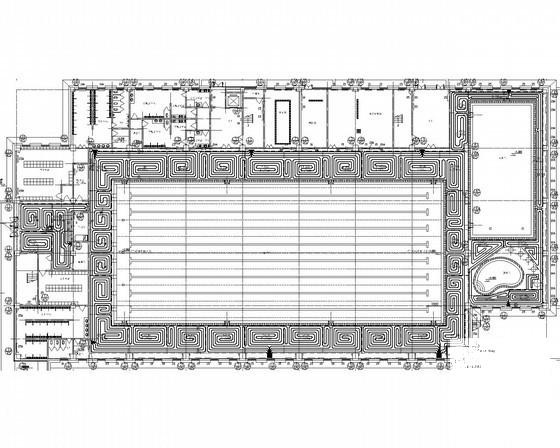

2.泳池池岸设置低温热水地板辐射采暖.采暖供水温度为:55°C,回水温度为:45°C。
四、空调通风系统：

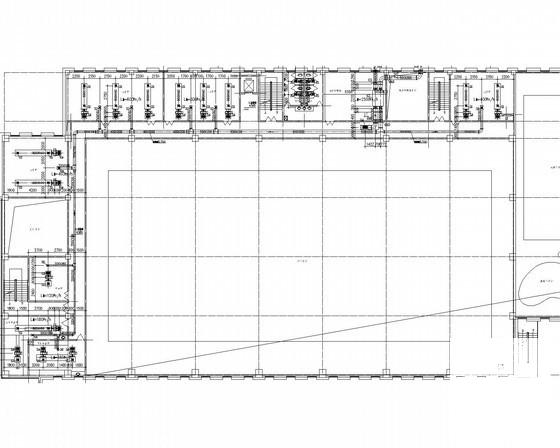

1.游泳馆设置直流式全空气系统，其余空调区域均设置风机盘管加新风的空调系统。
2.游泳馆空调新风机组送风温度：冬季为28°C，夏季为26°C。
3.空调系统新风机组风机的单位风量耗功率不大于0.32W/(m/h)3......

图纸共18张。
