6#场馆给排水施工大样图cad平面图及系统图
-
建筑类别：其他
-
建筑高度类型：单层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
消防设计：室外消火栓系统,室内消火栓系统,消防炮系统,灭火器配置系统
-
供水方式：市政供水
-
大样节点：卫生间
-
项目所在地：贵州
项目概要：该项目为贵
州省6#馆项目
给排水施工图
（含大样图）
，6#馆自动灭火装置设两台自动扫描射水高空水炮灭火装置。
设计范围：
给水系统、排水系统、消防系统
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

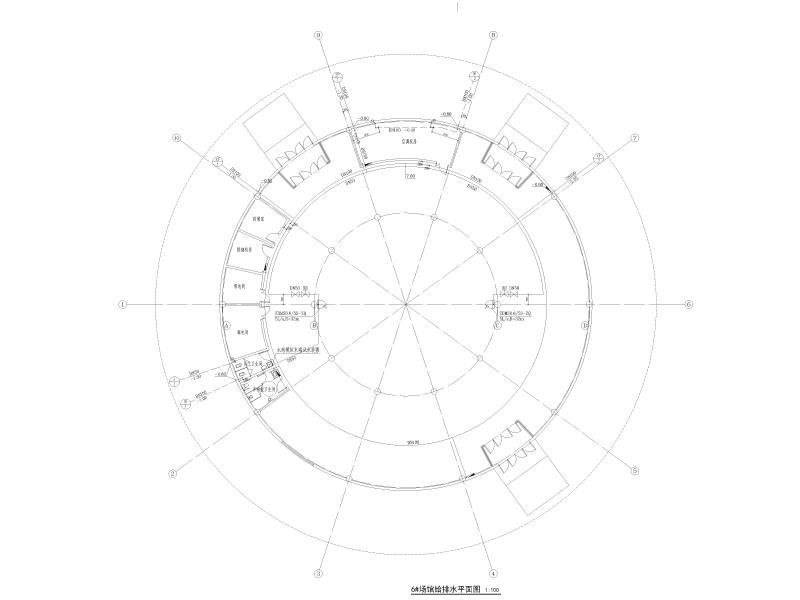

6#场馆给排水平面图 -

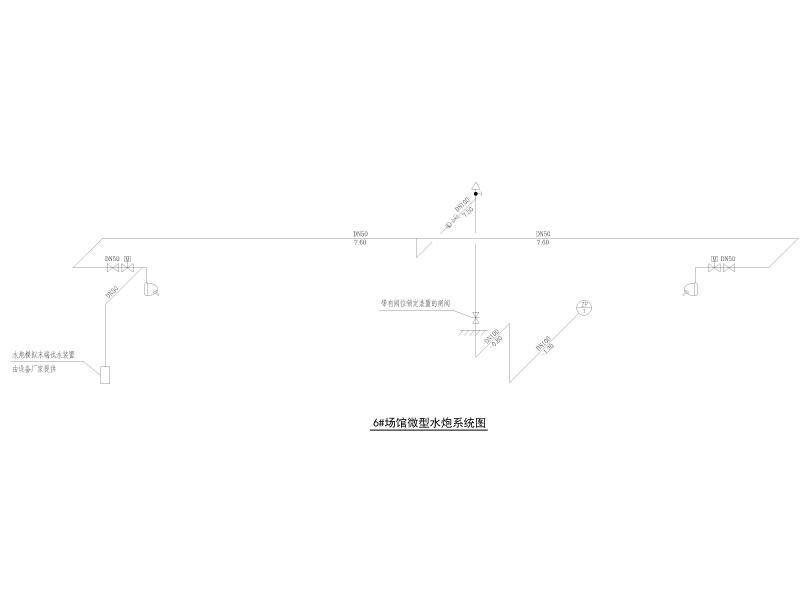

6#场馆微型水炮系统图 -

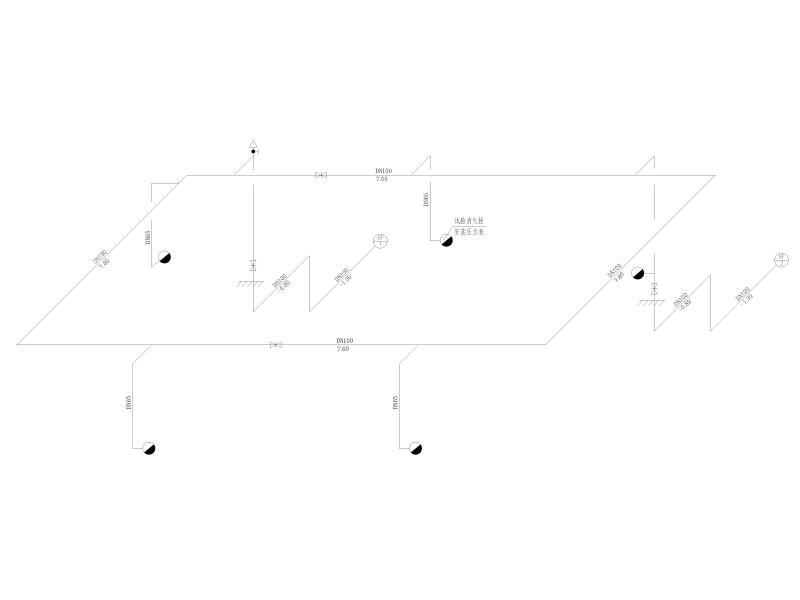

6#场馆消火栓系统图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-07-18
- 评论次数：0
- 浏览次数：0
- 文件大小：0.84 MB
- 收藏次数：0
-
文件名称：
附件-996565696806699956.dwg
