6#场馆结构施工图纸cad平面布置图

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：娱乐
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.3kN/平方米
• 雪压：0.2kN/平方米
• 参考图纸：11张
• 设计年代：近代

该附件为： 科幻谷VR产业基地6号场馆钢 结构施工图 格式为CAD，。

一、项目概要：

• 本项目A11(场馆-6#)主体结构均采用钢结构。自然条件：1）基本风压：0.30kN/平方米，地面粗糙度类别为B类， 2）基本雪压：0.20kN/平方米 ，3）建筑场地类别为: II 类，本地区抗震设防烈度为6度，设计地震加速度值为0.05g，设计地震分组为第一组；建筑抗震设防类别 :未特殊注明者均为标准设防类（丙类）。该项目结构设计使用年限为50年,结构安全等级为二级。
• 包含：钢 结构设计说明 1~4，非结构构件构造要求，(场馆-6#)场馆基础设计说明，(场馆-6#)场馆基础图，(场馆-6#)场馆平立面图， 钢结构节点 ，等共计11张。

二、相关图片：

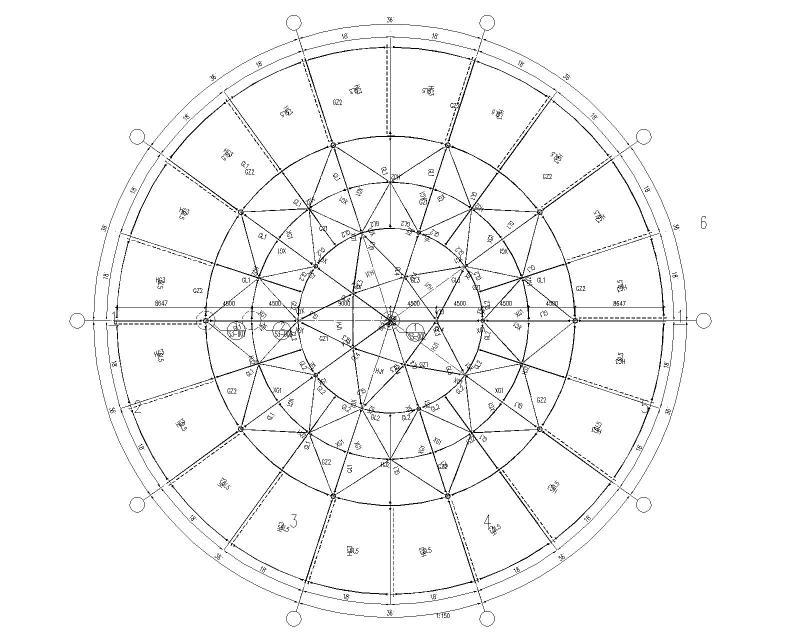

场馆平面布置图

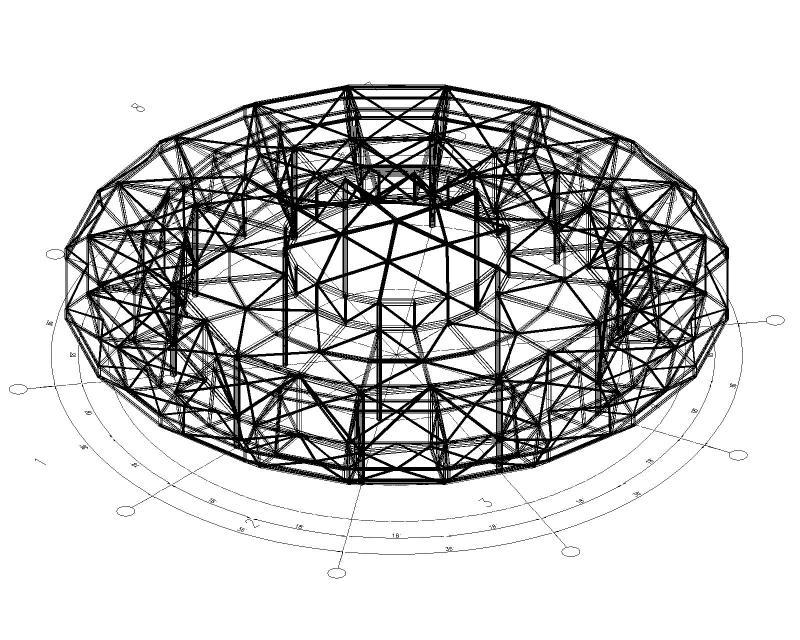

场馆轴测图

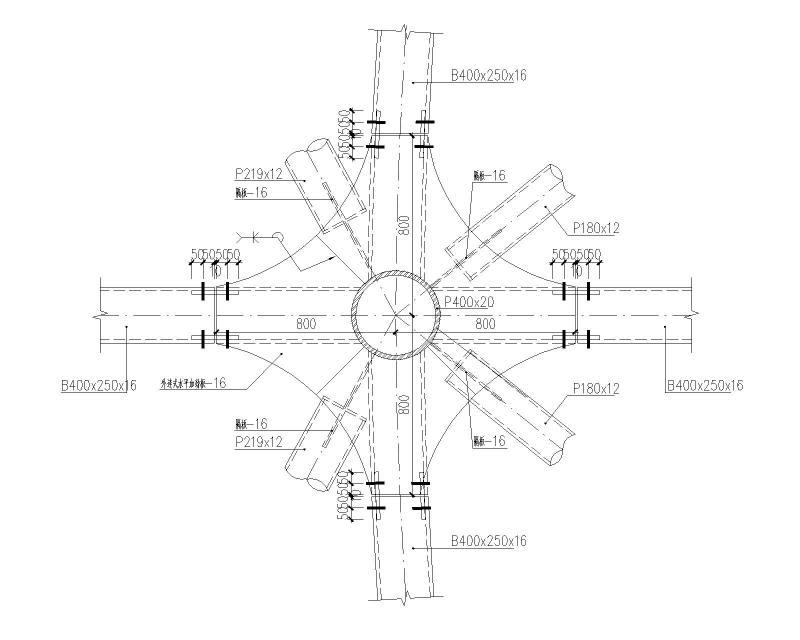

梁、系杆与柱连接节点

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
