钢结构场馆结构施工图纸cad平面布置图,立面图

搜索更多资源
  • 建筑类别：科研,娱乐,文化
  • 建筑高度类型：单层建筑
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢结构
  • 钢结构：网架,网壳,拱结构
  • 基础形式 ：桩基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：6度抗震
  • 风压：0.3kN/平方米
  • 雪压：0.2kN/平方米
  • 参考图纸：11张
  • 设计年代：近代

该附件为：钢结构场馆 结构施工图 （2017+11p），格式为CAD版本。
一、项目概要：
地上1 层，建筑结构选型为钢结构。
二、资料目录：
钢 结构设计说明 1~4，非结构构件构造要求,A2(场馆-3#)基础设计说明,A2(场馆-3#)基础图,1层梁平法施工图,A2(场馆-3#)轴侧图,A2(场馆-3#)平面图,A2(场馆-3#)立面图， 钢结构节点 等共计11张。
三、相关图片：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源

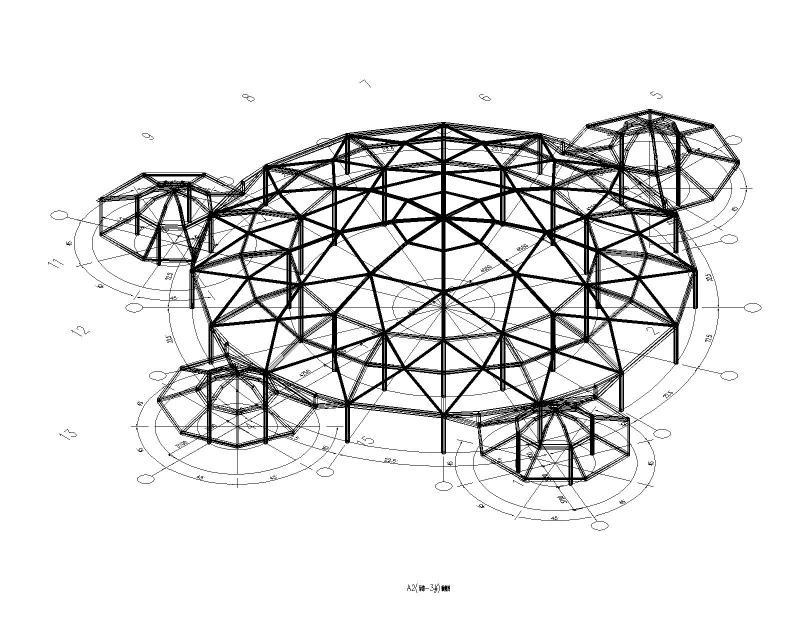

  • A2(场馆-3#)轴侧图
    A2(场馆-3#)轴侧图

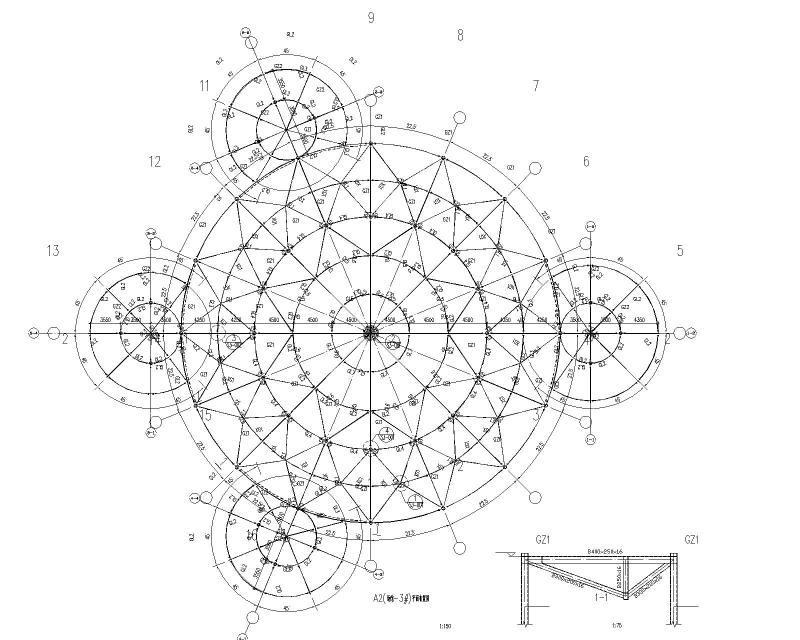

  • A2(场馆-3#)平面布置图
    A2(场馆-3#)平面布置图

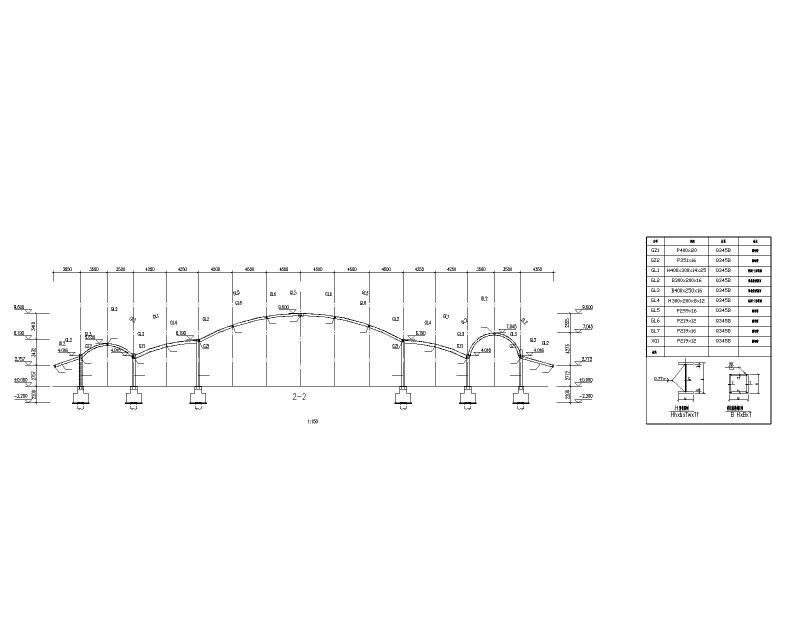

  • A2(场馆-3#)立面图
    A2(场馆-3#)立面图
以上是部分截图，请下载附件后查看完整高清内容
