一份体育场馆室内外给排水CAD施工图纸(管道最小坡度)(dwg)

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 功能：其他
• 设计阶段：施工图设计
• 参考图纸：10-20张

附件详情

给水设计施工说明 :
1. 图中标高、管长、距离以米计，管径、检查井尺寸以毫米计。
2. 小区水源由市政水供给，市政水压为0.20~0.25MPa，管径为DN100，设进水总水表井一个，按05S502/136施工。市政供水管为环网供水。
3. 生活给水管引入口入的阀门，参见各单体。所有室外的阀门，均设阀门井。
4. 本图给水管定位点见图中所示，给水闸门井均按给排水国标05S502/15（形）、05S502/68（矩形）施工。水表井内设流量计来计量。
5. 该项目室外消防用水量为20L/S。
6. 室外消火栓距路边不应超过2米，型号为SS-100，其安装详见国标01S201-6。
7. 室外生活给水管采用PE给水管；消防给水管≥100者采用球墨铸铁给水管，承插柔性橡胶圈接口，管径＜DN100采用热镀锌钢管，螺纹连接，管道外涂沥青包玻璃布防腐二道。
8. 给水管施工完后应进行强度及严密性试验，消防管及高区生活给水管试验压力为1.2MPa；其它给水管为0.9MPa。10分钟内压力下降不超0.05MPa为合格，严密性试验应按有关规定进行，渗水量不小于规定值为合格。
9.基础：夯实后，铺一层20cm厚粗砂作垫层。
10.工程施工除执行该资料说明外，还应按现行国家相关标准规范执行。
排水设计施工说明 :
1. 图中标高、管长、距离以米计，管径、检查井尺寸以毫米计。
2. 图中所注标高均为绝对标高，高程为珠江高程系统。
3. 排水管道采用管顶平接，检查井所注标高为排出管的管内底标高。
4. 除特殊情况外，排水管道最小坡度按以下执行：
管道 管径 坡度
污水管 D300 5.0‰
5. 检查井的内径按设计规范来确定。当检查井位于道路上时，采用重型井盖（其承重载力不小于400KN），其它采用轻型井盖,井盖宜具有防盗功能。该项目采用砖砌检查井，做法详见国标02S515。
6. 室外排水管采用 UPVC双壁波纹排水管，柔性橡胶圈接口。
7. 基础：
1）干燥密实的土层，管道不在车行道下，地下水位低于管底标高且非几种管道合槽施工
时，直接埋地敷设。
2）岩石或多石地层中敷设的管道，采用砂垫层基础，砂垫层厚度不得小于200mm，
管道可直接敷设在经过夯实整平的素土上，但接口处必须做混凝土枕基。
3）松软土壤，各种潮湿土壤和回填土层中，以及车行道下面敷设的管道，应根据具体情
况口处应做混凝土枕基。
4）如果施工超挖，地基松软或不均匀沉降地段，管道基础和地基应采用加固措施。施工
时应待地基沉降稳定后进行，并按以下方法进行软弱地基处理：软基夯实二次，先铺
一层40cm厚碎石，再次铺一层20cm厚烁石，最后铺一层20cm厚砂。
5）流动土壤及沼泽土壤中敷设的管道，应根据现场情况进行特殊处理。采用90~180
度带状基础。
6）在膨胀土地带进行管道施工时应严格按国家及当地施工验收要求执行。
8. 隐蔽工程应、经过中间验收，并填写中间验收记录表以备查阅，验收合格后方可进行下一
道工序施工。
9.管顶最小覆土深度：在车行道下不小于0.7m，在人行道下不小于0.6m，当无法满足以上要求时，采取以下措施：管道采用大一号钢套管或采用在管道上方设钢筋混凝土板等加固措施。
10.给水管与排水管相交时，给水管在上方，排水管在下方；最小净距为0.4m，当达不到要求时，应采取措施隔开。
11.工程施工除执行该资料说明外，还应按现行国家相关标准规范执行。

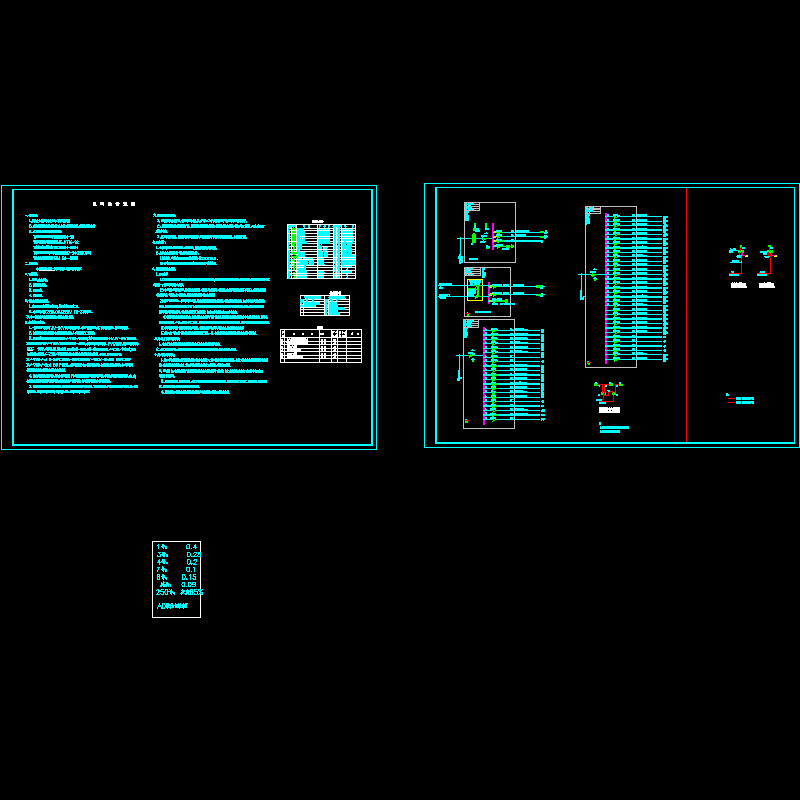

电气系统、说明图.dwg

排污总平面_0406.dwg

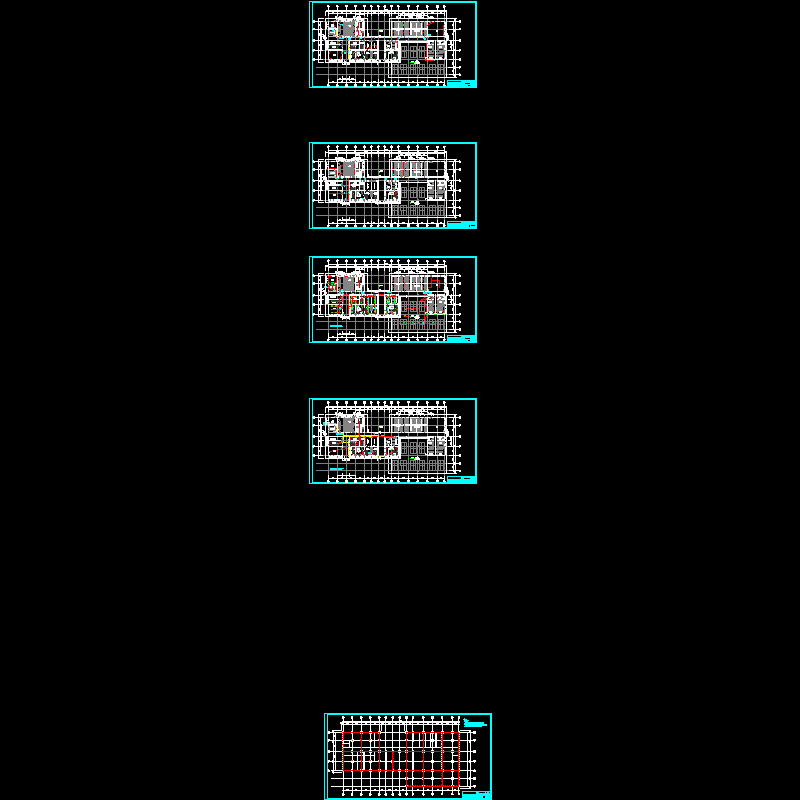

配电平面图_0406.dwg

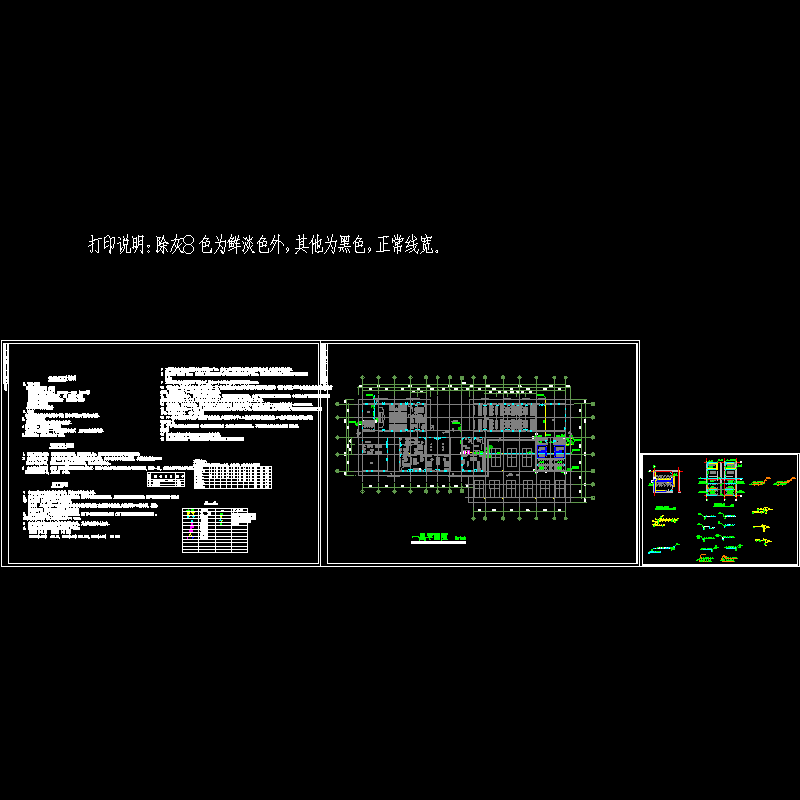

水施工图改_0406.dwg

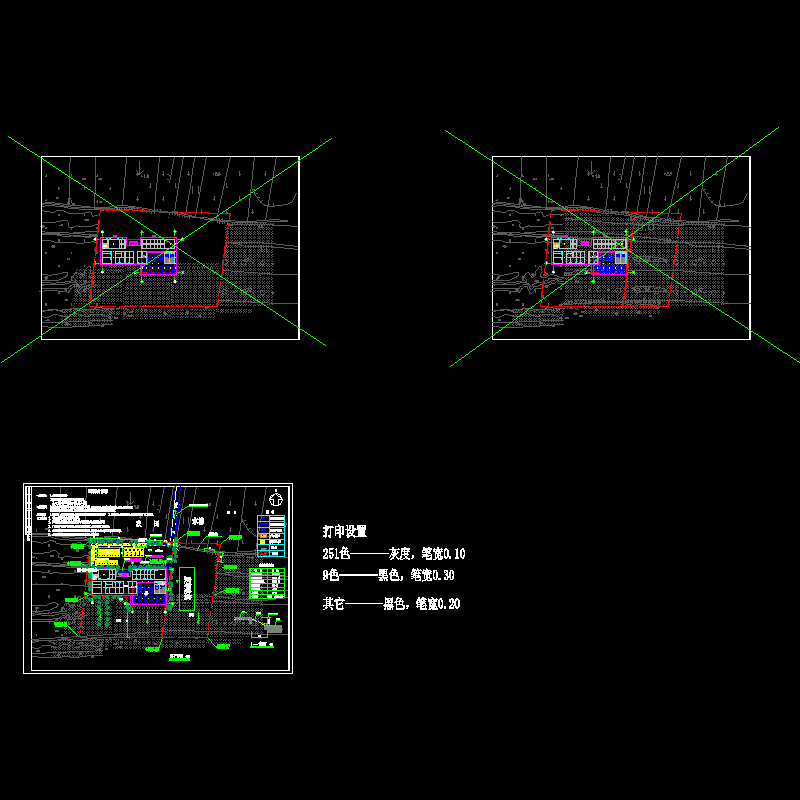

总平面图改_0406 - 复制 (2).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
