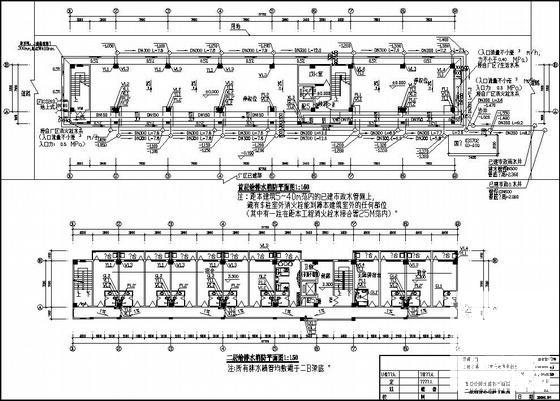

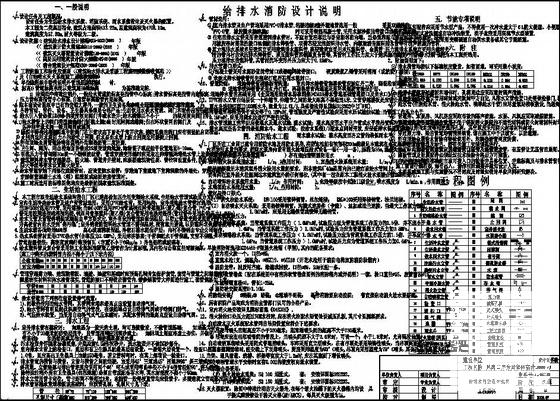

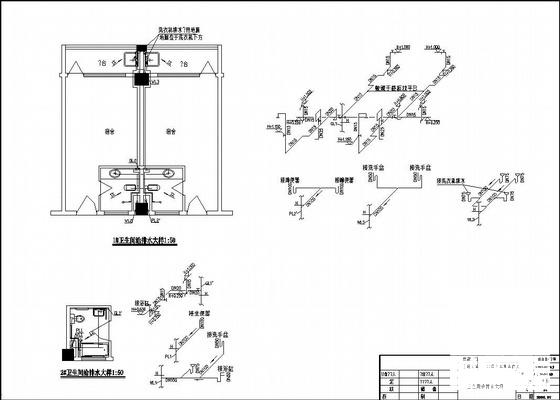

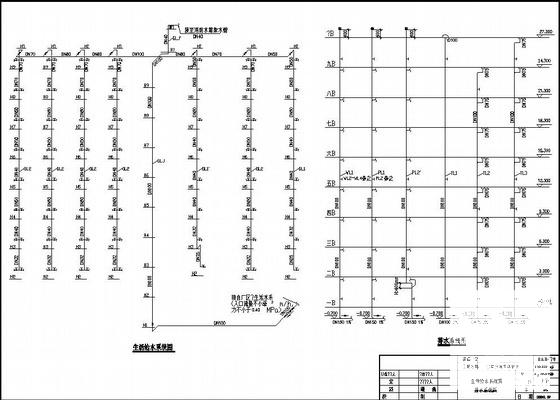

口岸分局集体宿舍室内外给排水CAD图纸

附件详情

出图日期：7月
设计任务及项目概要：
设计任务为生活给水排水系统、 消防系统 、雨水系统设计及灭火器的配置。该项目为二类高层宿舍,建筑占地面积413.22m,总建筑面积为4708.10m,建筑高度为27.30m,耐火等级为二级。
设计依据 :
<< 建筑给水排水设计规范 >>(GB50015-2003(2003 )
<< 建筑设计防火规范 >> (GB50016-2006)(2006 )
<< 建筑灭火器配置设计规范 >> (GB50140-2005)(2005 )
<< 高层民用建筑设计防火规范 >> (GB50045-95(2005 )
<< 宿舍建筑设计规范 >>(JGJ36-2005)(2005 )
1. 该项目市政生活给水系统均接自厂区已建部份加压生活变频给水系统,生活给水管道试验压力为0.9MPa。
2.室内生活冷热给水管及进户管管材选用：采用CPVC给水管，采用粘接；室外埋地给水管管材选用：当DN<50时选用PPR管,采用熔接;当DN>50时选用PVC-M管或钢丝网骨架塑料(聚乙烯)复合管,PVC-M管采用胶圈连接或溶剂粘接,钢丝网骨架塑料(聚乙烯)复合管采用电热熔连接(管材管件采用公称压力1.0MPa)。
