[CAD]4层办公楼及集体宿舍采暖系统初步设计图纸（给排水系统）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,办公
• 建筑高度类型：多层建筑
• 建筑设计面积：998.64平方米
• 建筑地上层数：4层
• 图纸设计深度：方案(初设图)
• 参考图纸：14张
• 设计内容：采暖
• 水系统：同程式
• 项目所在地：河北

附件详情

一、项目概要：
该工程占地面积998.64平方米。首层和二层为办公楼，三层和顶层为集体宿舍....
二、冷热源：
热源：由小区热力站直接提供热水...
三、采暖系统：
工程采用双管式同程系统，上供下回式...
四、水系统：
1.该项目采用枝状管网系统，单向供水。
2.室内采用粪便污水与洗浴废水合流排水管道系统...

图纸共14张。

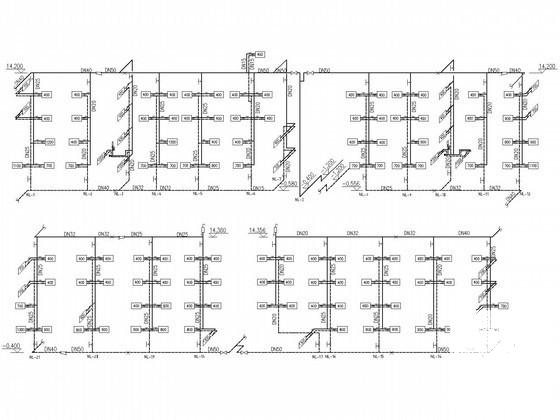

采暖系统图

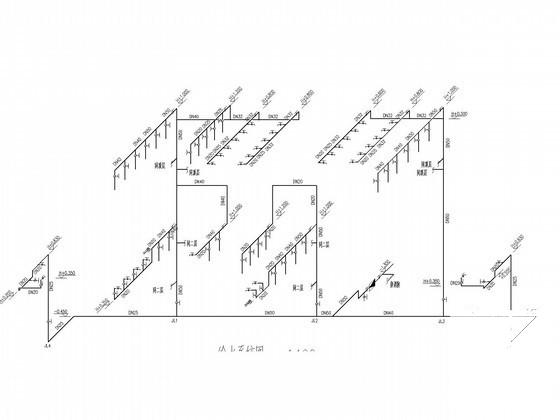

给水系统图

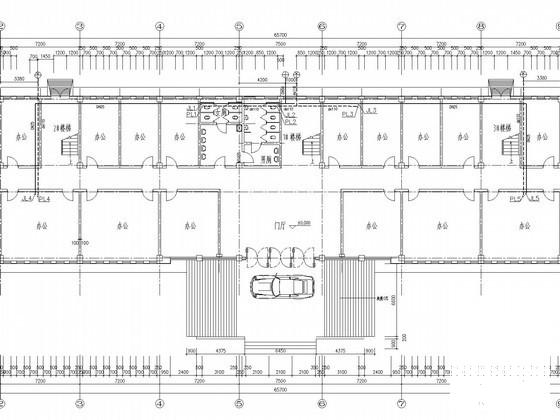

首层给排水平面图

第 1 张图

第 2 张图

第 3 张图

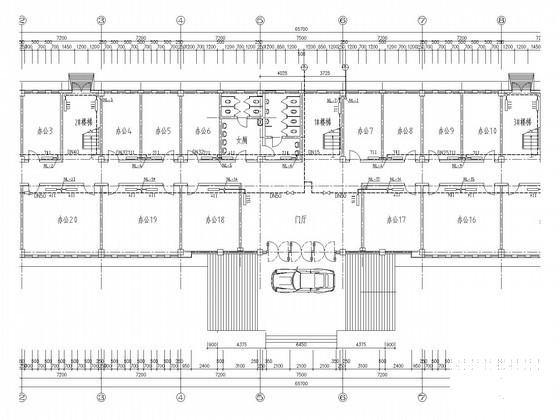

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
