高层商住建筑通风排烟系统设计施工CAD图纸

附件详情

一、项目概要：
工程为7栋建筑的通风及防排烟设计，包括商业楼与商住楼，其中2#、6#、7#、8#为24层高层，3#、4#为31层高层 ，5#为25层高层 ，地下2层为车库及设备用房......
二、防排烟系统：

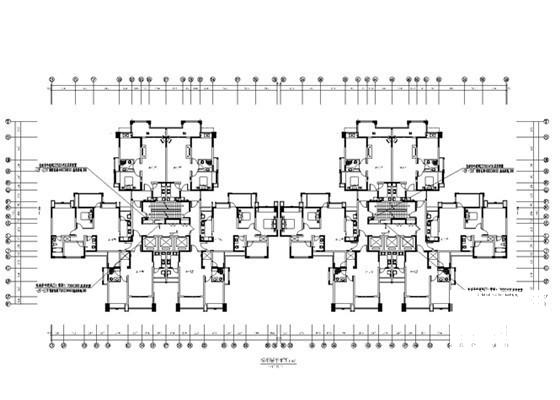

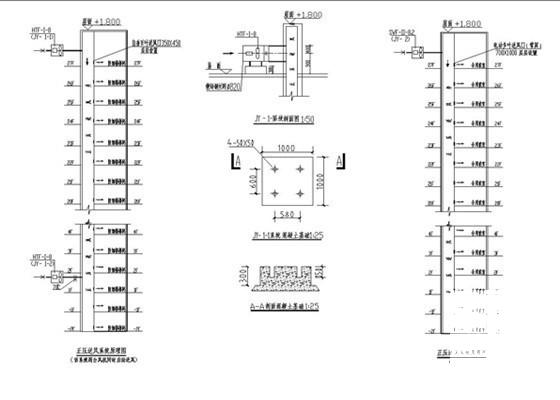

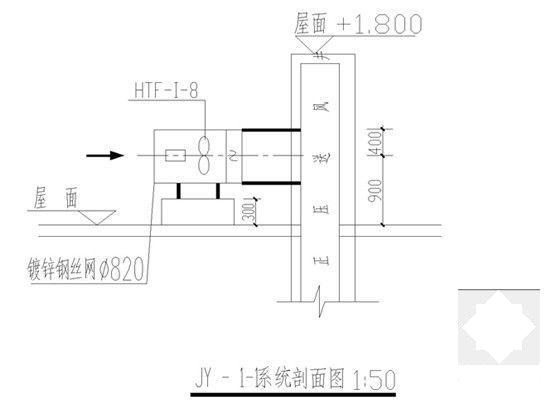

1.主楼：合用前室、防烟楼梯间设加压送风系统

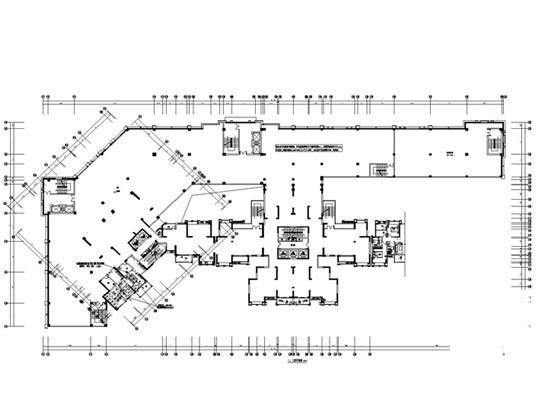

2.裙楼：消防电梯前室设加压送风系统
3.商业：由外窗自然排烟，外窗面积不小于地面面积的2%，到最远点距离小于30m。

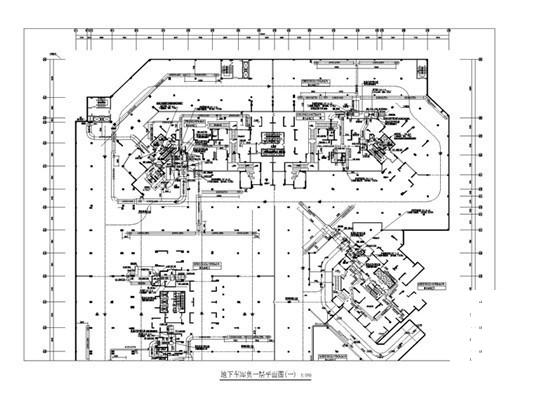

4.地下：共22个防火分区，共计38个防烟分区,设38个机械排烟系统，每个防烟分区不大于2000m2,且不跨防火分区。对外坡道自然补风,其它设机械补风，补风量不小于排烟量的 50%。换气次数6次/h......
三、通风系统：
1.地下汽车库设机械排风系统，发电机房由竖井自然进风，排风由其自带的风扇排风。
2.住宅部分：有外窗的卫生间靠可开启的外窗自然通风，封闭式卫生间设排气扇。
3.商业的人员新风按每人每小时40m/h设计......
图纸共56张
