数据中心通风_空调系统设计施工CAD图纸
-
设计详细说明：有
-
建筑类别：工业建筑
-
建筑高度类型：多层建筑
-
建筑设计面积：3716平方米
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计内容：空调,通风
-
空调系统：空气-水系统
-
水系统：单式泵
-
项目所在地：贵州
项目概要：
该项目位于贵州凯里，为凯里数据中心项目。该项目共两栋数据机房楼，建筑面积3716平方米，地上一层。每座机房设置4个数据中心模块，并配套设置4个低压配电模块和精密空调模块。为丙类厂房。
设计范围：
该资料为贵州黔东南州凯里数据中心数据机房项目的通风、空调系统的施工图设计。
部分图纸展示：

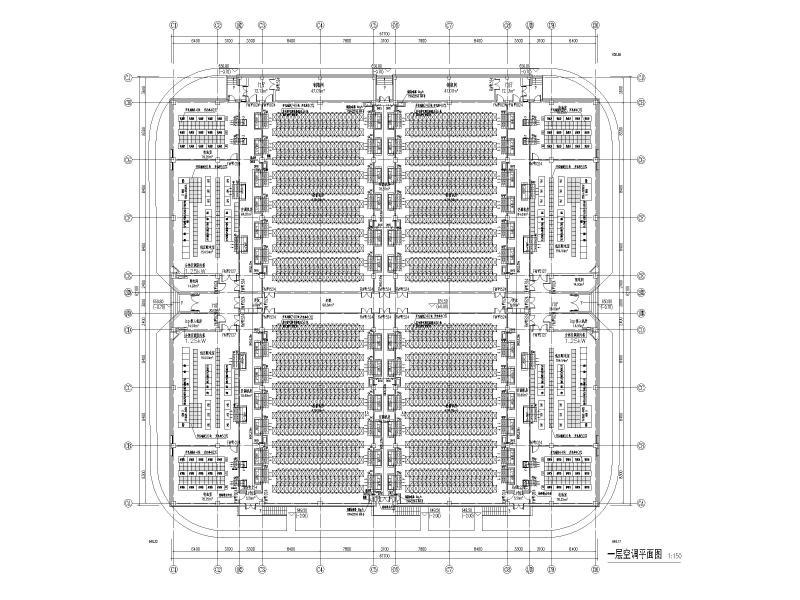

一层空调平面图

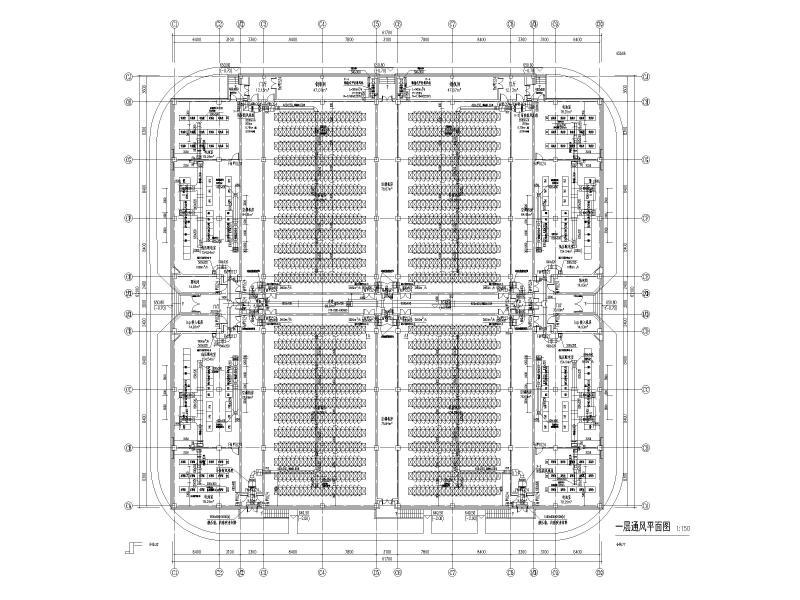

一层通风平面图

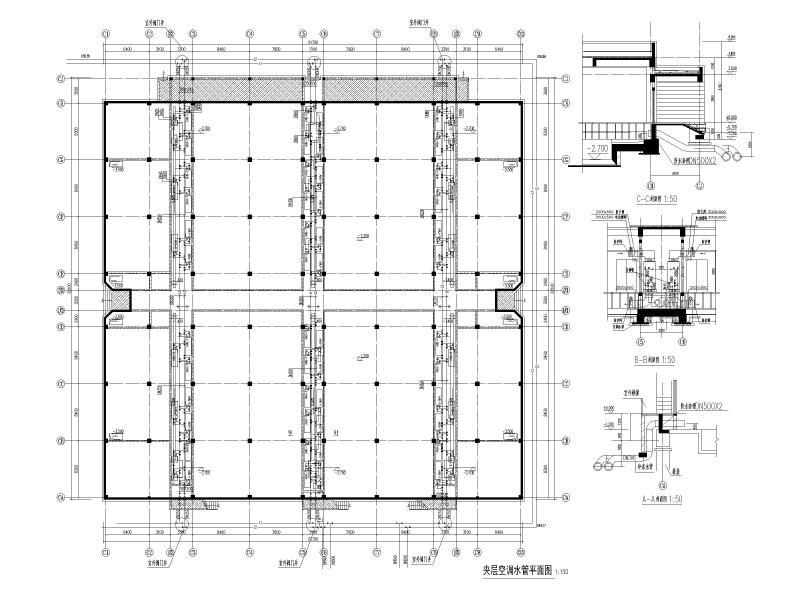

夹层空调水管平面图

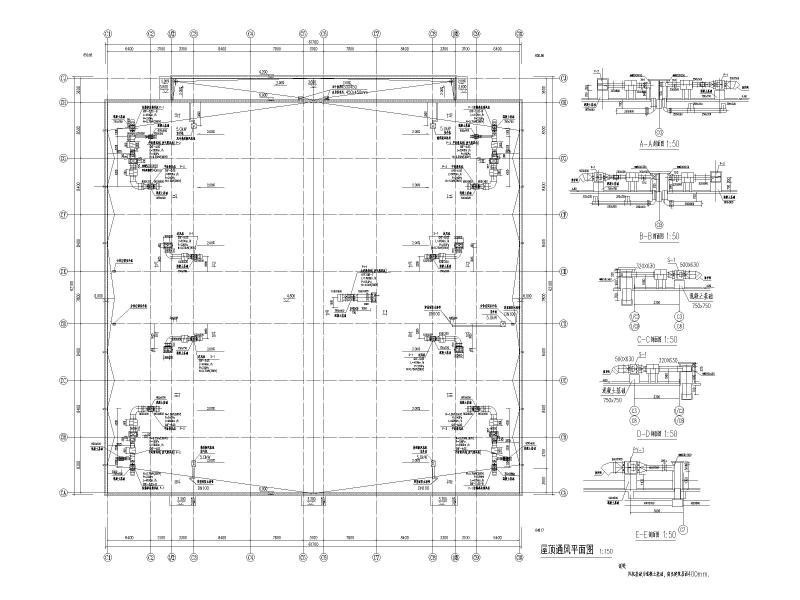

屋顶通风平面图

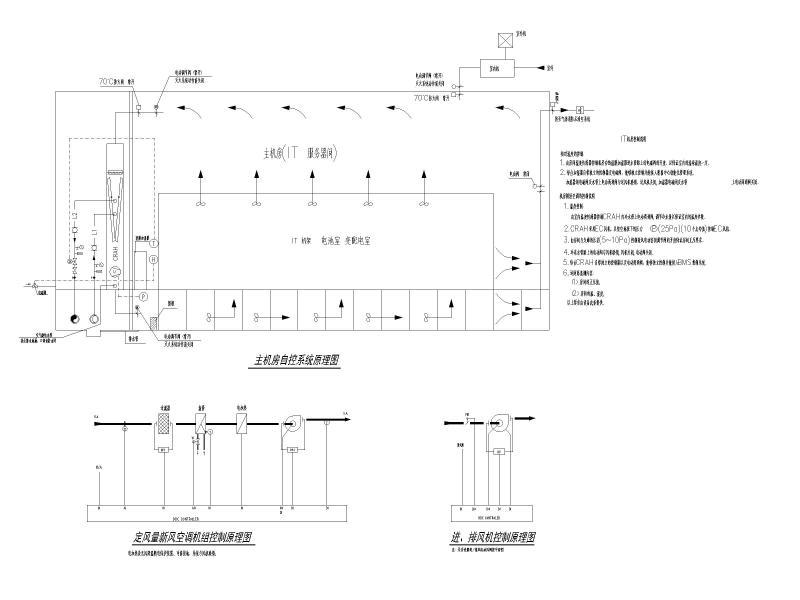

自控系统原理图
空调器性能参数
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
空调通风系统设计 - 1 -
空调通风系统设计 - 2 -
空调通风系统设计 - 3 -
空调通风系统设计 - 4 -
空调通风系统设计 - 5 -
空调通风系统设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
