20039平米4层数据中心空调通风设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:办公,其他
  • 建筑高度类型:多层建筑
  • 建筑设计面积:20039平方米
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 设计内容:空调,通风,防排烟
  • 冷热源:空气源热泵
  • 空调系统:全空气系统,制冷剂系统
  • 项目所在地:上海

附件详情

  • 设计说明
  • 主要设备表及图例

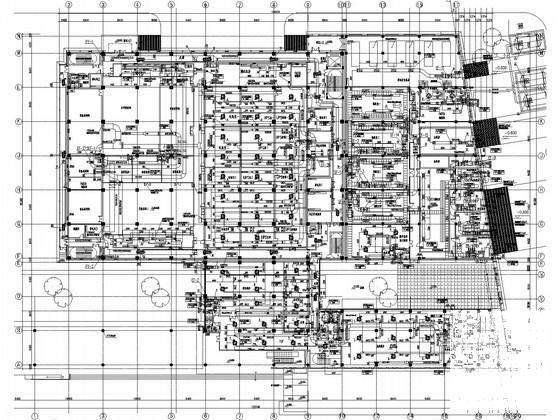

  • 空调通风系统 平面布置图
  • 屋顶设备层空调通风系统平面布置图
  • 生产区通风系统原理图

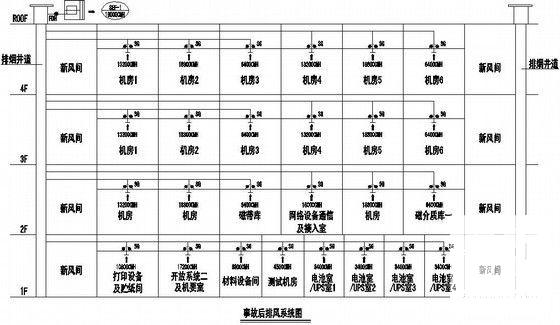

  • 走廊排烟.卫生间排风系统图
  • 办公区空调水系统流程示意图

附件详情

稿件为上海某银行数据运行中心空调通风设计施工图纸;大院设计。项目建筑面积20039m2,地上4层。项目总冷负荷6100kw,总热负荷540kw。

设计范围:对该建筑生产用房、办公、会议、多功能厅、标间、教室、门厅、餐厅等设置空调系统。对计算机房、通风机房、UPS机房、总控室等设有气体灭火的房间设置事故后排风系统。

冷热源:
(1) 生产区计算机房、打印设备间、磁带库、测试机房等采用恒温恒湿机房空调机组,室外机设置在生产区屋顶。
(2) 生产区新风系统冷热源:采用3台名义制冷量为210kW/台(名义制热量为229kW/台)风冷热泵机组……
(3) 生产区周边环廊采用VRV热泵机组,设置2台制冷量为85kW(30HP)/台、4台制冷量为99kW(34HP)/台的变频变冷媒热泵机组……
(4) 电池室及UPS机房采用VRV热泵机组,设置4台制冷量为85kW/台(30HP)变频变冷媒热泵机组……
(5) 办公区冷热源采用VRV热泵机组,设置5台制冷量为85kW(30HP)/台、1台制冷量为78.5kW(28HP)/台……

图纸共12张。

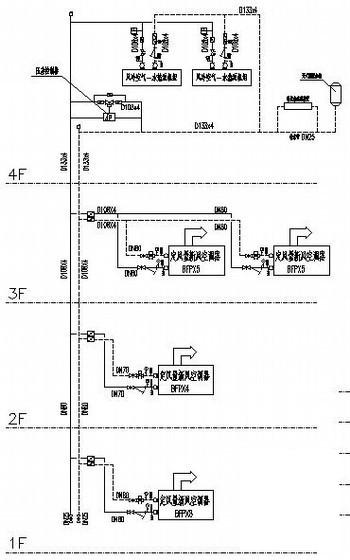

办公区空调水系统流程示意图

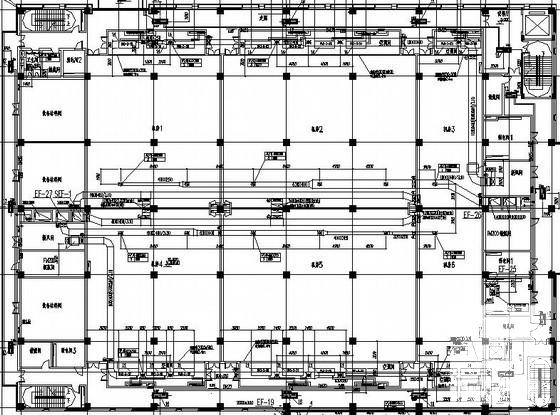

机房空调平面图

生产区通风系统原理图

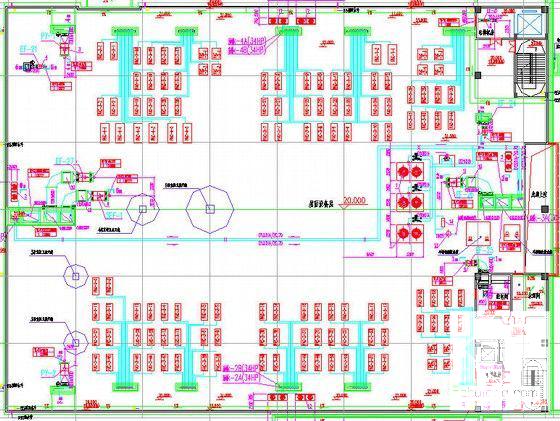

屋顶设备层空调通风系统平面布置图

总控室上空空调平面大样

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 数据中心空调设计 - 1
    数据中心空调设计 - 1
  • 数据中心空调设计 - 2
    数据中心空调设计 - 2
  • 数据中心空调设计 - 3
    数据中心空调设计 - 3
  • 数据中心空调设计 - 4
    数据中心空调设计 - 4
  • 数据中心空调设计 - 5
    数据中心空调设计 - 5
  • 数据中心空调设计 - 6
    数据中心空调设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
