4层地铁培训基地全套结构施工CAD图纸2016

  • 建筑类别:住宅,教育,餐饮,工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:1~4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:桁架
  • 特种结构:水池
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.10kN/平方米
  • 参考图纸:49张
  • 设计年代:近代
该附件是 地铁培训基地全套 结构施工图 ,出图时间是11月。
建筑概述:该资料有公共门厅、食堂及多功能厅、教室、实训楼、学员宿舍、设备机房、汽车坡道、消防水泵房共8个单体建筑,其中,公共门厅、汽车坡道、消防水泵房为落地建筑,其余建筑均修建于使用中的车辆段上盖上方。
附件内含: 结构设计说明 (word)、基础及拉梁平面布置图、基础详图、各栋各层结构平面布置图、屋面桁架空间透视图、屋面桁架平面布置图、屋面桁架剖面图、汽车坡道平面图、汽车坡道立面图、汽车坡道基础及标准段横剖面图...... ,cad格式,共计图纸28张、word文档21张。

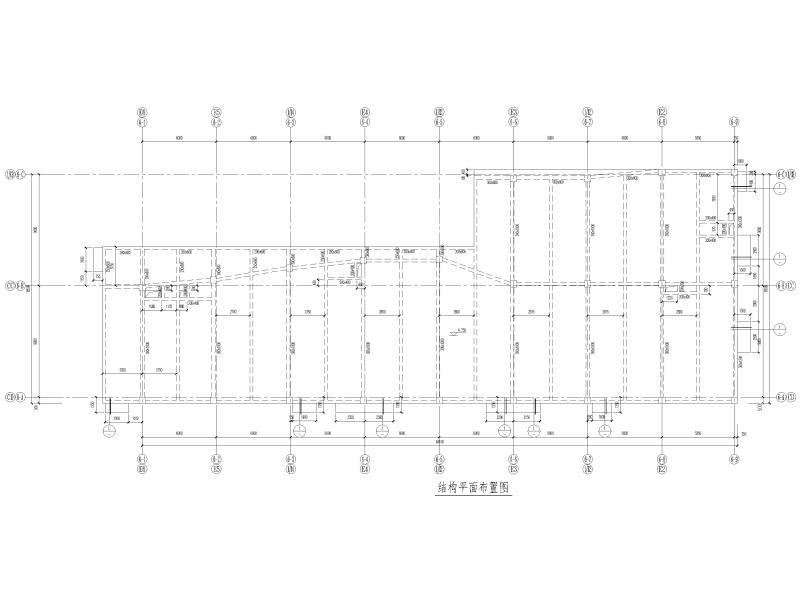

报告厅食堂结构平面布置图
汽车坡道基础及标准段横剖面图
公共门厅结构平面布置图

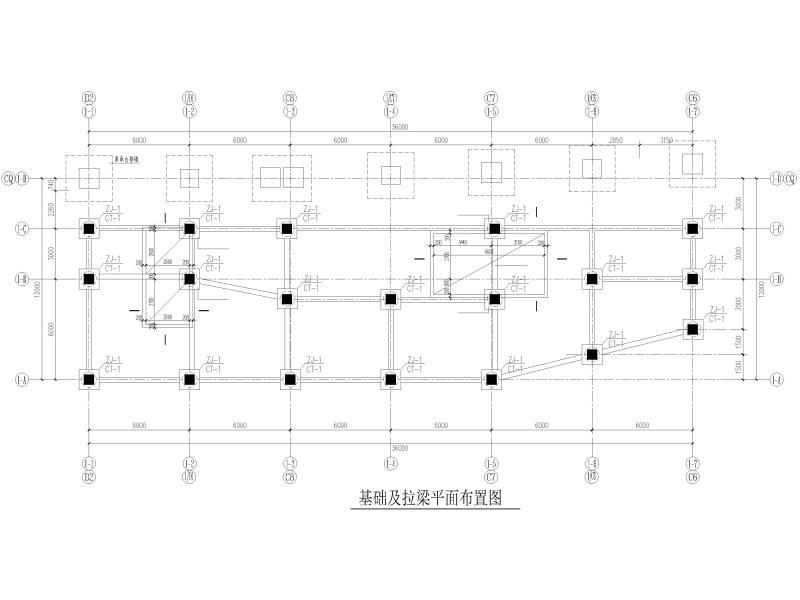

基础及拉梁平面布置图
设备用房结构平面布置图
实训楼屋面层结构平面布置图
桩身大样

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 结构施工全套图纸 - 1
    结构施工全套图纸 - 1
  • 结构施工全套图纸 - 2
    结构施工全套图纸 - 2
  • 结构施工全套图纸 - 3
    结构施工全套图纸 - 3
  • 结构施工全套图纸 - 4
    结构施工全套图纸 - 4
  • 结构施工全套图纸 - 5
    结构施工全套图纸 - 5
  • 结构施工全套图纸 - 6
    结构施工全套图纸 - 6
  • 结构施工全套图纸 - 7
    结构施工全套图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
