钢筋混凝土结构接触消毒池全套CAD施工大样图2016
-
建筑类别：其他
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
特种结构：水池
-
结构安全等级：一级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.35kN/平方米
-
雪压：0.55kN/平方米
-
参考图纸：5张
-
设计年代：近代
该附件是
钢筋混凝土结构接触消毒池全套图2016
，出图时间是。包含图纸种类2种：结构、给排水。
附件内含：结构设计总说明、底板结构图、池壁配筋平面图、结构剖面图、构件节点配筋图、给排水设计说明、主要设备材料表、给排水平面图、给排水剖面图、出水堰板详图、加氯管接进水管大样图等，cad格式，共计图纸5张。

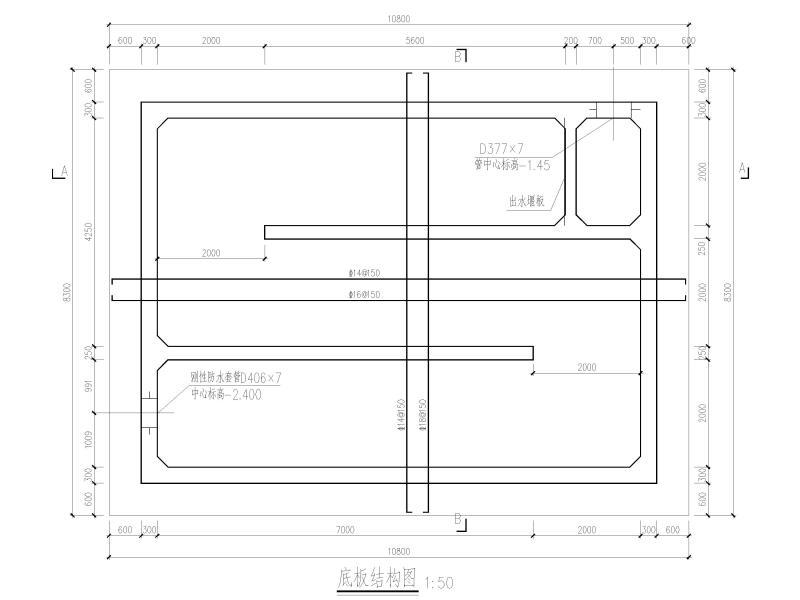

底板结构图

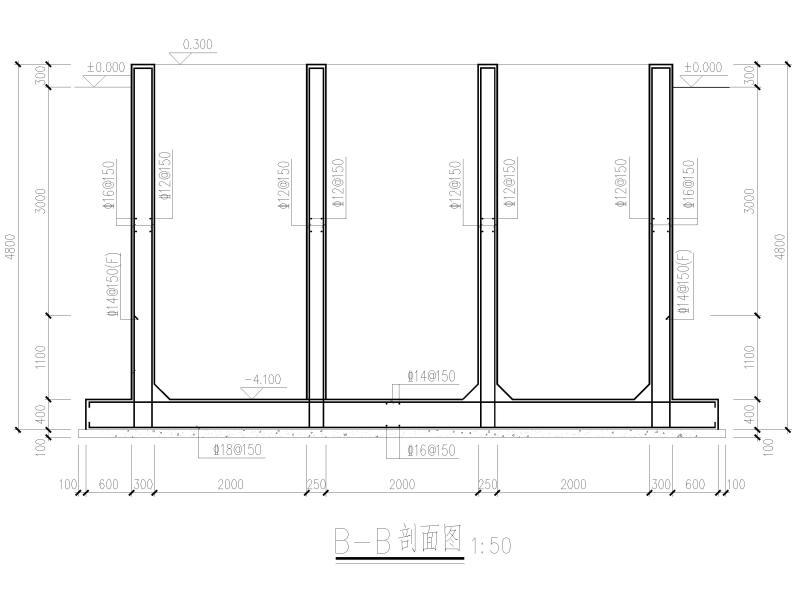

结构剖面图

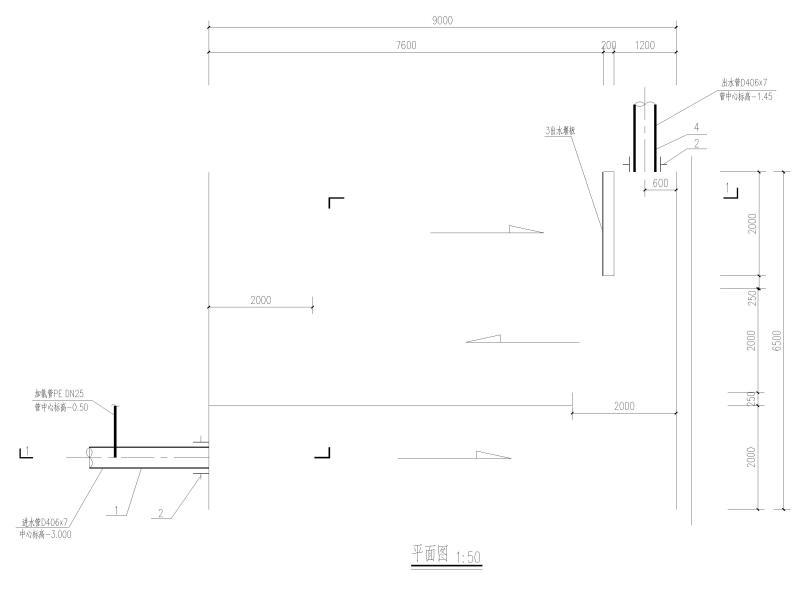

给排水平面图

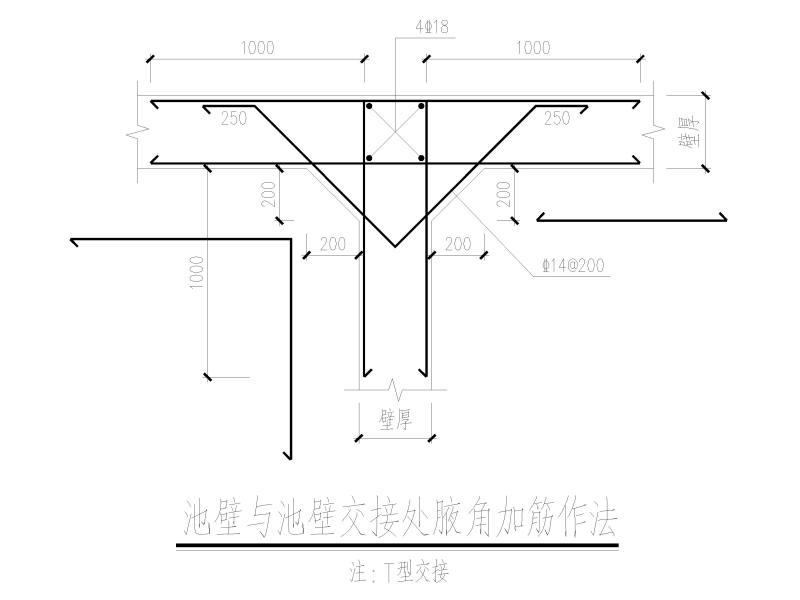

池壁与池壁交接处腋角加筋做法

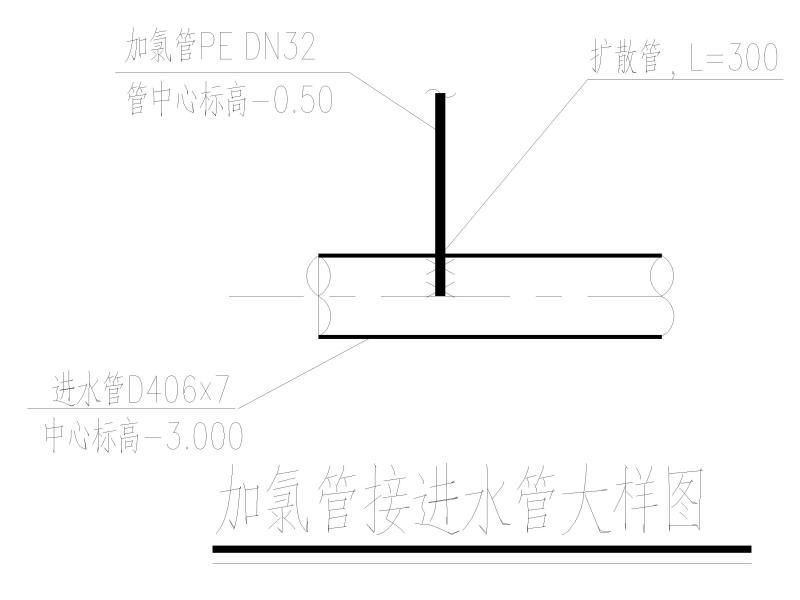

加氯管接进水管大样图
