一份6万平4层商业建筑给排水消防CAD施工图纸（大空间智能灭火系统）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：62966.05平方米
• 建筑地上层数：4层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水,无负压供水
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱,泵房
• 项目所在地：河南

附件详情

• 给排水设计施工说明
• 给排水平面图
• 自动喷水灭火平面图
• 给水系统原理图
• 排水系统原理图
• 消火栓系统图
• 大空间智能型主动喷水灭火系统图
• 水泵房、水箱间给排水平面放大图
• 高压细水雾平面图

附件详情

建筑面积62966.05平方米，地上四层，地下一层，建筑主体高度23.85米，建筑类别为多层公共建筑。
设计范围包括本建筑内的给水、排水、消防等管道系统及室外三米以内的辅助设施。
，共22张。

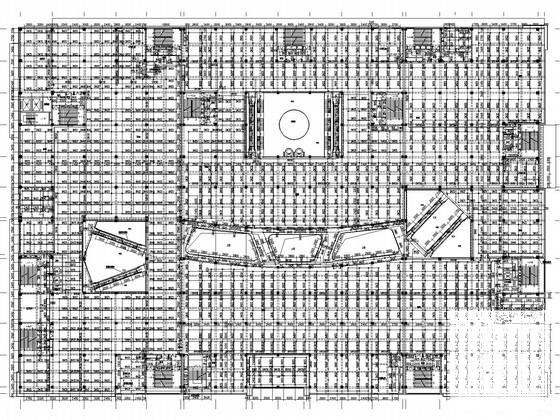

喷淋平面图

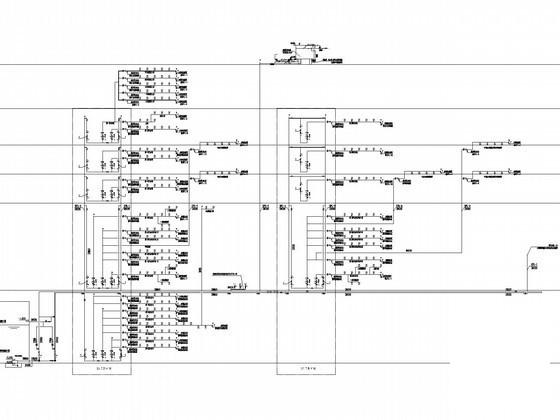

消火栓系统图

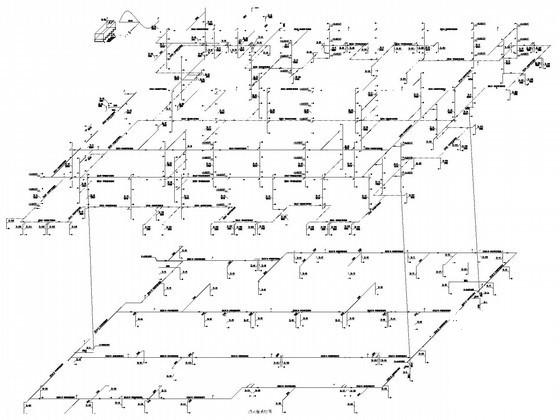

自动喷淋系统图

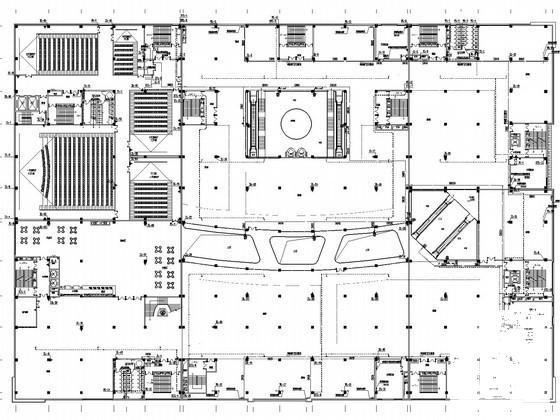

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
