4层博物馆建筑空调系统CAD施工大样图(压缩式冷水机组)(dwg)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公,商业,文化
• 建筑高度：多层建筑
• 建筑面积：14269.47平方米
• 地上层数：4层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：26张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统,制冷剂系统
• 水系统：单式泵,定流量,变流量,双管制,异程式,闭式
• 送风方式：散流器送风
• 节点大样：风机盘管,空气处理机组
• 项目地址：重庆

附件详情

• 设计施工说明
• 通风平面图
• 空调风系统平面图
• 空调水系统平面图
• 空调水系统图
• 防排烟系统原理图
• 风机盘管大样图
• ......

附件详情

一、项目概要：
博物馆位于重庆市。博物馆地下一层、地上四层，由陈列厅、展厅、库房、办公、茶座、商铺和车库组成，总建筑面积为14269.47m2，建筑主体高度20m。
二、冷热源：
空调总冷负荷为1182kW,总热负荷为592kW；恒温恒湿库房冷负荷为210kW，热负荷为130kW。陈列厅、多媒体厅采用水冷宽带（双冷却）热泵模块机组；休闲茶座采用变制冷剂流量多联分体式空调系统（VRV系统）；库房用水冷精密恒温恒湿型空调机组；消防控制室、监控室、车库值班室均采用分体空调单独控制......
三、空调风系统：
1.负一层至四层采用新风换气机加风机盘管系统。气流组织为上送或侧送上回， 送风口为方型散流器，回风口为单层百叶风口。
2.负一层纪念品商铺：采用风机盘管系统。气流组织为上送上回，送风口为方型散流器，回风口为单层百叶风口。
3.一层门厅、三层多媒体厅：采用吊顶式空气处理机组。气流组织为上送上回，送风口为筒形喷口，回风口为单层百叶风口......
四、空调水系统
1.空调水系统采用双管异程式闭合环路机械循环系统。
2.空调水系统采用冷源侧定流量、负荷侧变流量的一次泵系统。水泵采用变频调节方式......
五、通风排烟设计
1.车库6次/小时，柴油发电机房平时通风12次/小时，配电房等电设备用房12次/小时，水泵房4次/小时卫生间通风系统，换气次数为10次/h;均设置带止回阀的换气扇......

编制于2013年 图纸共26张

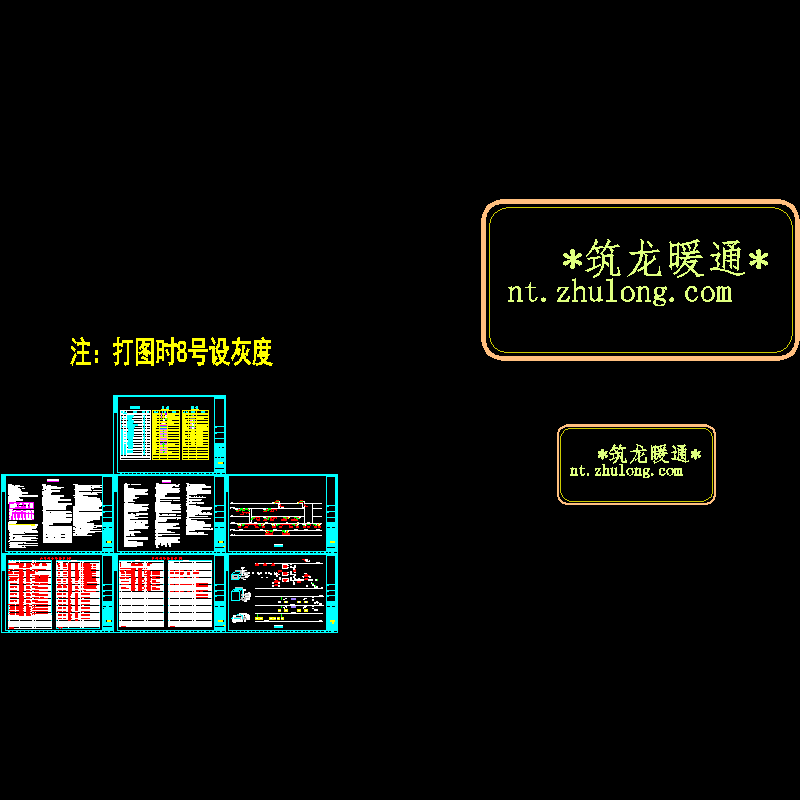

防排烟系统图

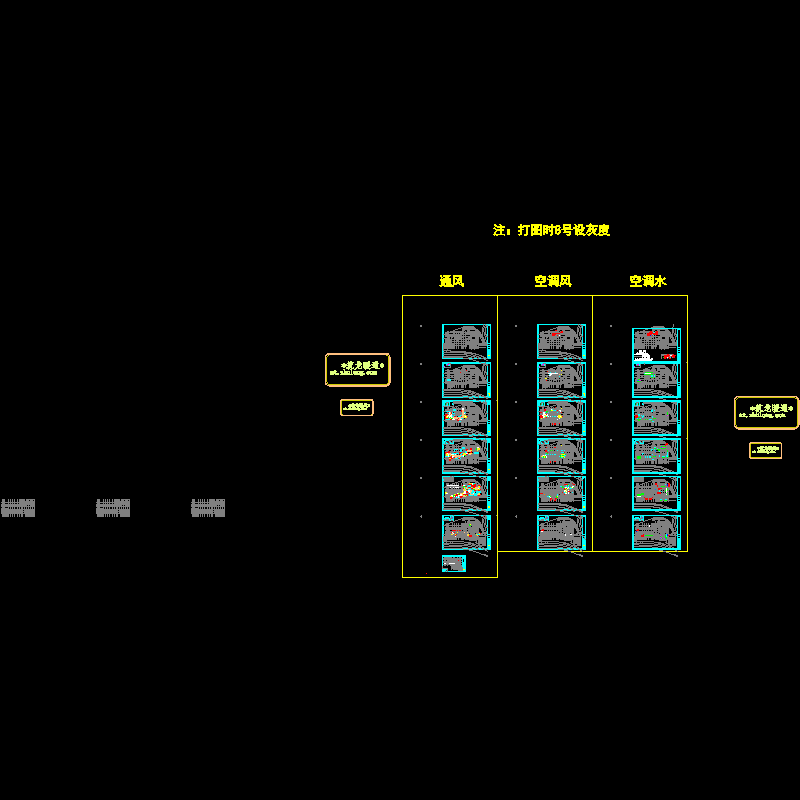

空调水系统图及风机盘管大样

通风平面图

博物馆空调施工图.dwg

目录说明材料表.dwg
