一份19层住宅楼给排水CAD图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：15834平方米
• 建筑地上层数：19层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 地下室用途：设备用房, 其它
• 生活供水设计：生活给水系统
• 排水设计：污水系统, 废水系统, 雨水系统
• 消防设计：室内消火栓系统
• 供水设备：高位水箱, 水泵站, 气压水罐, 稳压泵, 水池
• 供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水
• 供水分区：两区
• 排水体制：污废合流, 雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：厨房, 卫生间, 阀门管件
• 项目所在地：北京

附件详情

• 设计及施工说明
• 高低区给水系统图
• 消火栓给水系统图
• 污水和雨水系统图
• 地下一层给排水及消防平面图
• 一层给排水及消防平面图
• 二层给排水及消防平面图
• 三-九层给排水及消防平面图
• 十-十七层给排水及消防平面图
• 十八层给排水及消防平面图
• 跃层给排水及消防平面图

附件详情

该项目位于北京，该项目为某工程13#楼，建筑面积为15834平米，建筑高度为57.6米。该项目设计范围为给排水，雨水，消火栓给水设计。
，共11张图。

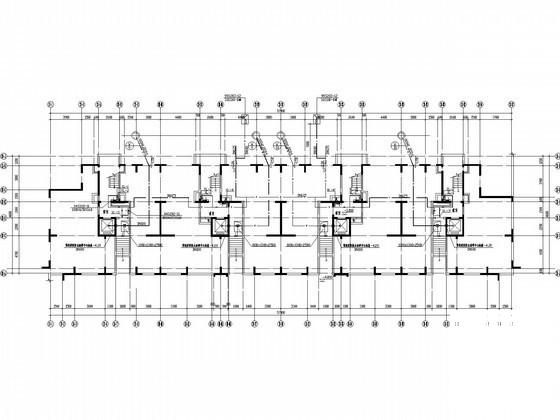

地下一层给排水及消防平面图

十七层给排水及消防平面图

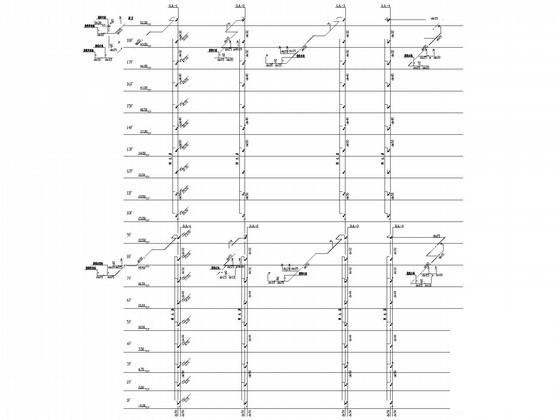

高低区给水系统图

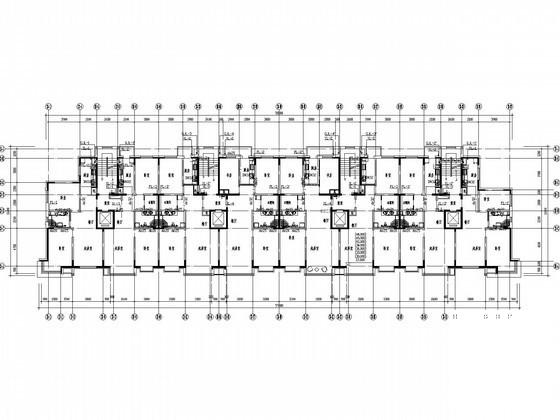

第 1 张图

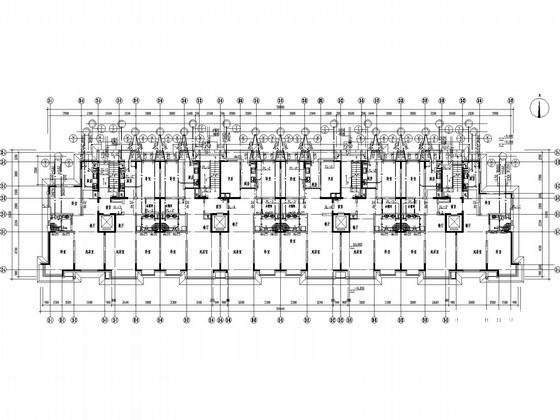

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
