一份26层住宅楼给排水成套CAD图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：20618.38平方米
• 建筑地上层数：26层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 地下室用途：设备用房,其它
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水,分区供水
• 供水分区：两区
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,厨房,卫生间,集水坑

附件详情

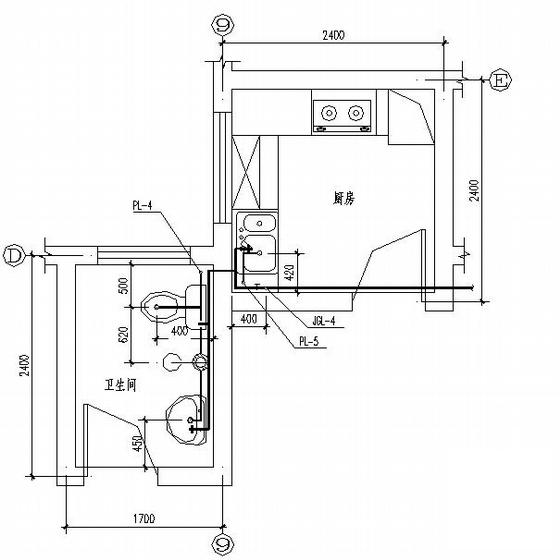

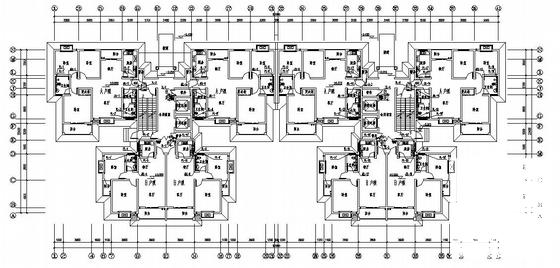

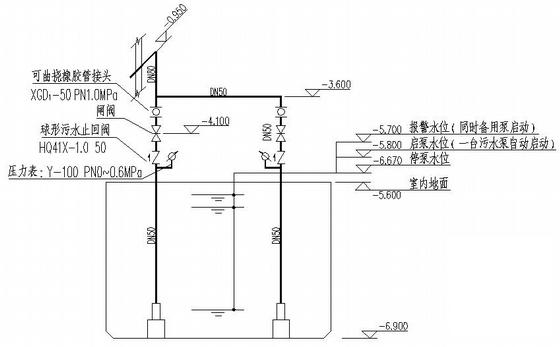

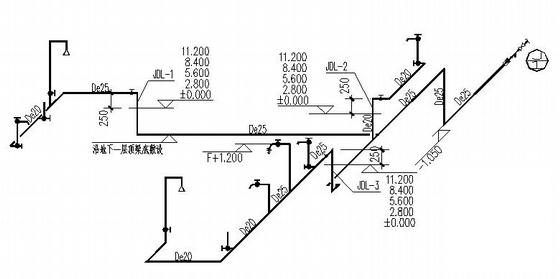

某高层住宅给排水成套图纸，内容包括各层给排水及消防平面图、给水系统图、排水系统图、 消防系统 图、厨房及卫生间大样图、细部大样图等。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-1 11:05:49上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
