12层城市人民医院外科楼给排水设计CAD图纸(自动喷水灭火系统)(dwg)

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 地上层数：12层
• 地下层数：1层
• 供水方式：市政供水,高位水箱
• 供水分区：两区
• 设计内容：给排水,消火栓,自动喷水,灭火器
• 设置场所火灾危险等级：轻危险级
• 地下室用途：车库

附件详情

项目概要：
本建筑为某市人民医院外科楼,地下1层地上12层,其中地下一层为设备用房和汽车库,一-十层为住院部,十一、十二层为手术室,建筑高度44.40m,属一类高层。在该建筑地下室设有250m3的消防贮水池以满足室内2小时的消防用水量,屋顶30m3的消防水箱可满足室内10min的初期火灾,室外消防用水量为150m3,由室外景观水池提供;景观水池由园林设计,消防局监督实施;最高日用水量150m3,室内所有污废水均统一排入化粪池经处理后再进入沉淀池.过滤池. 消毒池,最后排入市政管网;化粪池.沉淀池.过滤池.消毒池,需另行发包设计。
设计范围：1、给水系统 2、排水系统 3、消火栓给水系统 4、自动喷淋给水系统 5、移动式灭火器配置 水喷雾给水系统
该项目给水系统分高低二个区,低区用水由室外管网直接供给,系统为下行上给式;高区采用水泵-水箱联合供水方式,由设在地下一层30m3的生活水箱,经生活水泵提升至屋顶生活水箱(容积为8m3),之后由重力流供给高区各用水点,系统为上行下给式;连廊部分给水由室外管网直接供给。
生活污水均为重力排水,采用专用通气立管的排水系统;地下一层集水坑及消防电梯底部集水坑,采用污水泵排出。雨水系统：各屋面均采用87型雨水斗汇集雨水,由管道收集排至室外散水或地面。
消火栓给水系统：用水量：室内20L/S,室外20L/S,火灾延续时间2小时。地下室至三层采用成品减压稳压型消火栓,火灾时除由屋顶水箱满足初期用水量外,可由设在消火栓箱内的按钮启动消防加压泵向系统供水,还可由消防车通过水泵接合器向室内管网供水。
自动喷水灭火系统：该建筑按中危险级(I级)确定,喷水强度6L/(min.m2),作用面积160m2,喷头工作压力0.10MPa,设计流量30L/S,火灾延续时间1小时;
该建筑类别复杂,设备较多,地下室、一-十二层采用磷酸铵盐干粉灭火器;手术室、药房为严重危险级,最小配置级别5A;高低压配电室为中危险级,最小配置级别5A;其余为轻危险级,最小配置级别3A;柴油发电机房和柴油贮油间最小配置级别4B。 柴油发电机房设有水喷雾灭火系统,其设计喷雾强度20L/min.m2,响应时间45S,持续喷雾时间1小时,水喷雾灭火系统由设在水泵房的雨淋阀控制,另外还设有手动快速启动装置;所有防火卷帘均为复合型,耐火极限不低于3小时.

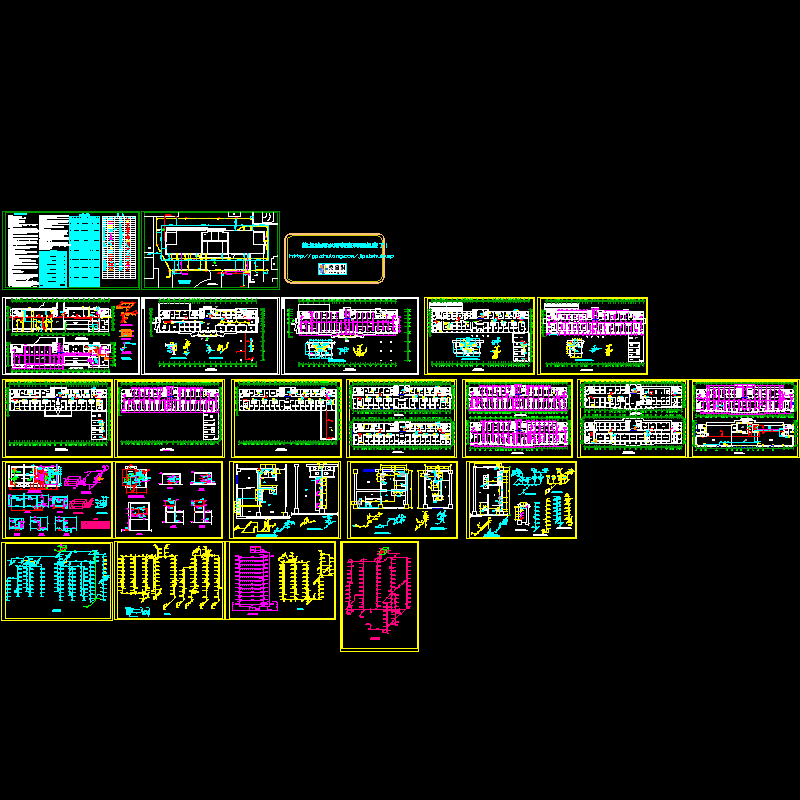

某市人民医院外科楼给排水设计图
