一份公路跨长江特大组合体系桥梁（检查车）销轴节点CAD详图纸(构件)(dwg)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1.主要设计参数
（1）设计荷载：均布活载0.7kN/m，集中活载5.0kN，均布恒载3.0kN/m；
（2）电动机：
型号： ZDY1 21-4
数量： 8
总功率： 0.8x8=6.4KW；
总扭矩： 5.54x8=44.32N.m
转速： 1380 r/min
总静制动力矩： 8.38x8=66.72 N.m
3.减速比：减速箱减速比： （90/30）x（112/18）=18.667
轮缘减速比： 49/10=4.9
总速比： 18.67x4.9=91.467
4.检查车工作速度： 7.3 m/min
5.最大轴距： 3400mm
轮距： 14000mm
整车全长： 32511mm
6.检查车 架宽： 1900mm，高：1810mm；
7.检查车 架至箱梁底部距离： 1020mm
8.检查车台数： 6
2.计算方法
构件、零件、标准件按总体受力分析的结果进行设计和验算。

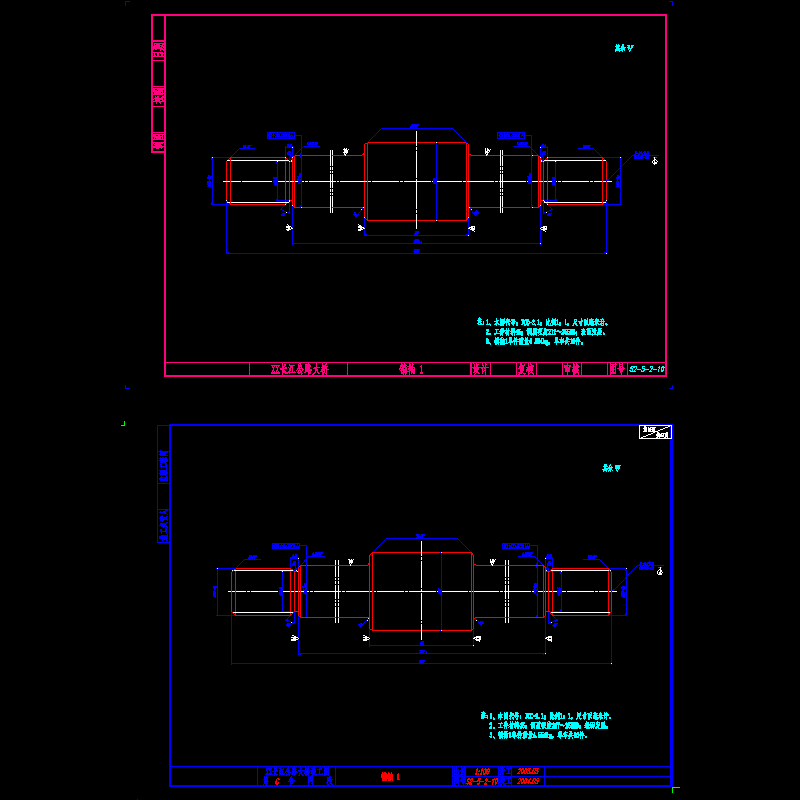

第 1 张图
