一份网架屋盖2层框架结构大学体育活动中心结构CAD施工图纸(基础平面图)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑地上层数：2层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：筏形基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.4kN/平方米
• 参考图纸：16张
• 设计年代：近代

附件详情

框架结构二层体育活动中心，屋盖为网架结构。包括：结构设计总说明，基础平面图，基础构造详图，柱布置图，各层梁板配筋图， 楼梯详图 ，看台基础平面图等共计16张图纸。

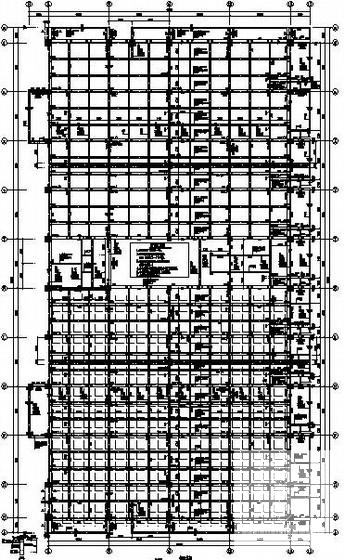

第 1 张图

第 2 张图

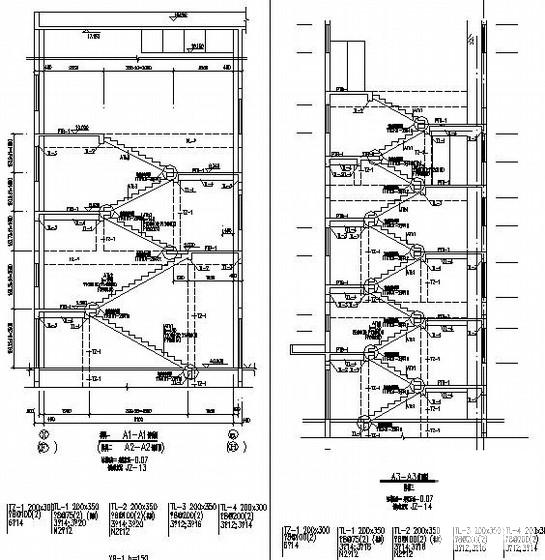

第 3 张图

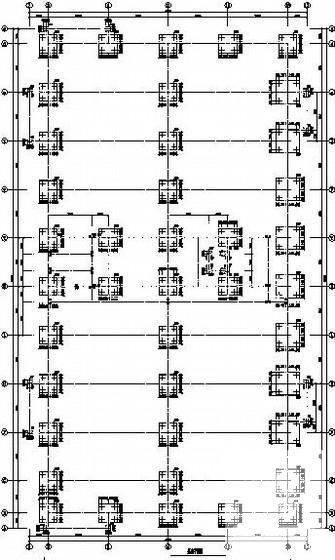

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
