3层体育文化中心钢网架屋盖结构施工大样图cad平面布置图

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：网架
• 结构安全等级：二级
• 风压：0.35kN/平方米
• 设计年代：近代

项目概要：该项目的屋盖结构网架，支承方式采用周边点支；下部支承结构为钢框架，网架采用平板支座。

体育文化中心钢网架屋盖 结构施工图 2017，CAD格式，包括：网架设计说明，网架支座平面尺寸图，上弦杆件编号图，腹杆编号，杆件材料表，螺栓球 节点图 ，屋面檩托平面布置图，网架马道平面布置图，屋面檩条平面布置图等。

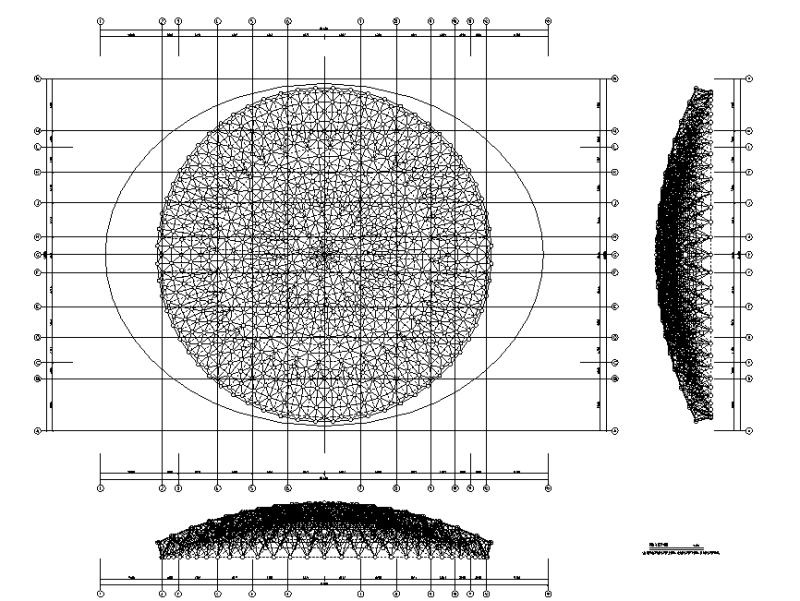

网架平面尺寸图

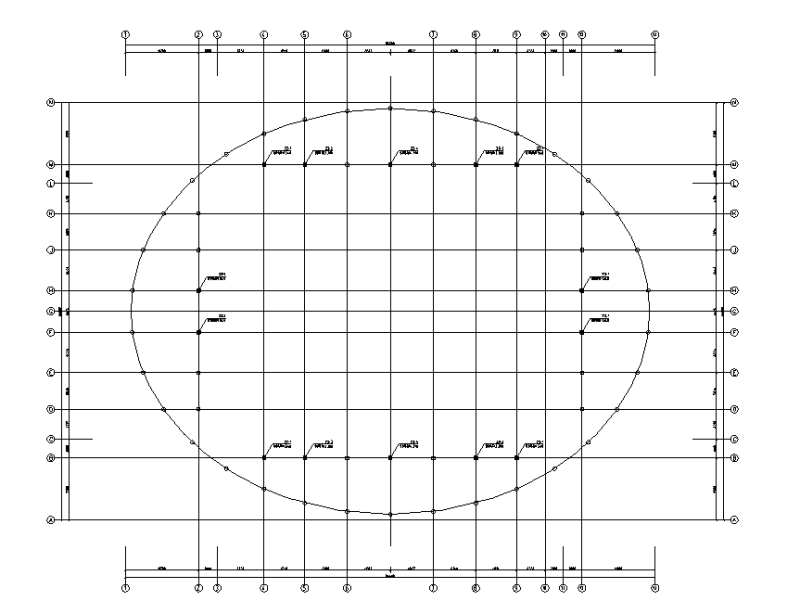

网架支座平面布置图

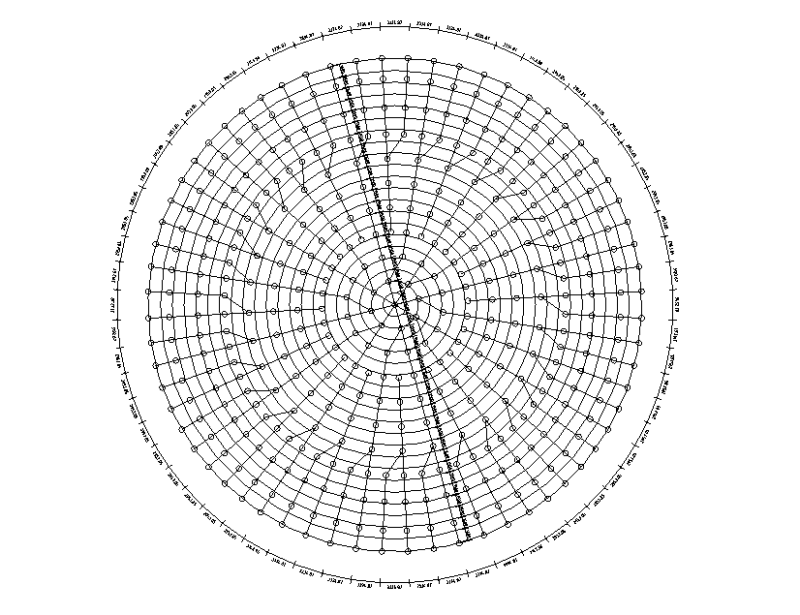

网架马道平面布置图

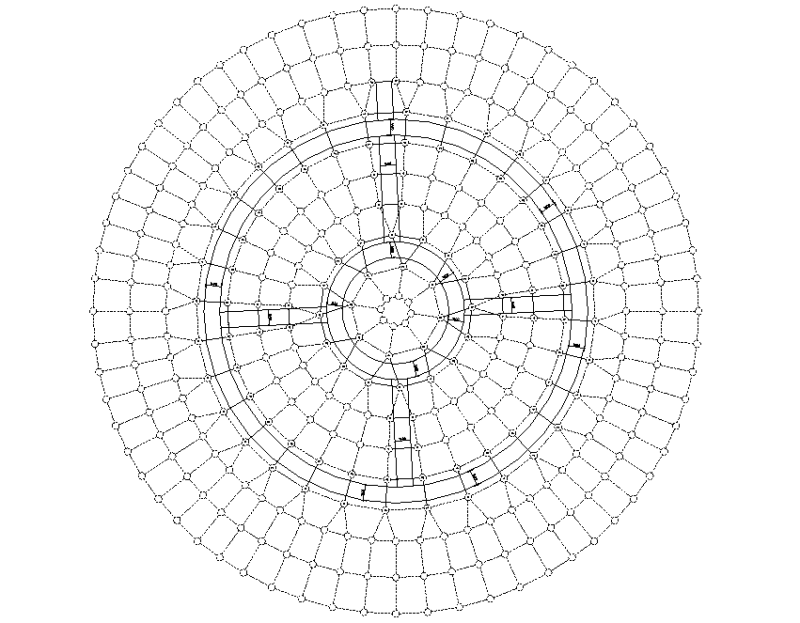

屋面檩条布置图

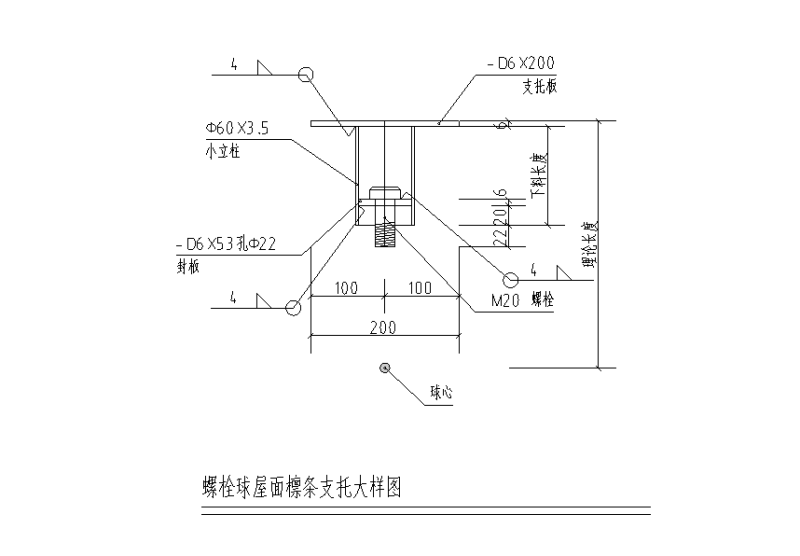

螺栓球屋面檩条支托大样图

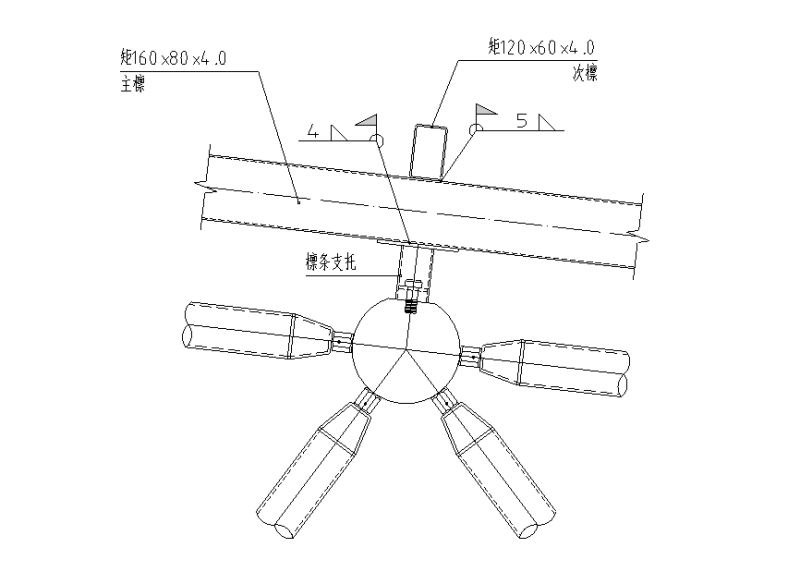

屋面檩条连接大样图

网架支座大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
