一份6层现浇框架结构住宅楼结构CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：5.6m
• 抗震设防烈度：6度抗震
• 风压：0.6kN/平方米
• 雪压：0.4kN/平方米
• 参考图纸：21张
• 设计年代：近代

附件详情

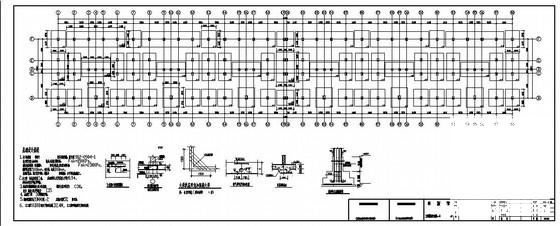

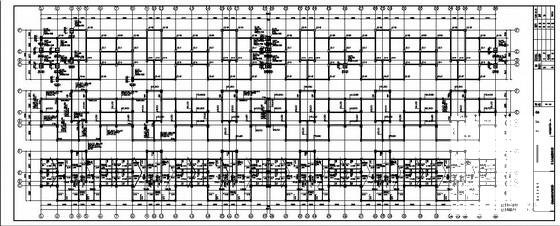

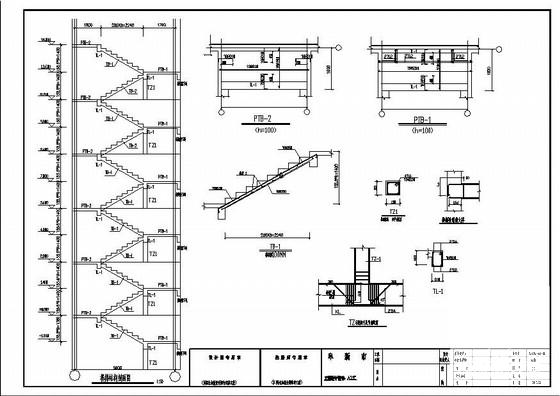

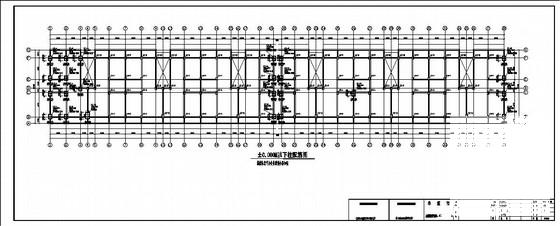

六层框架结构住宅结构施工图。结构尺寸84.5*13.7m，现浇整体框架结构，最大跨度5.6m，6度抗震，基本风压0.6KN/平方米，基本雪压0.4KN/平方米。包括：基础 平面布置图 ，承台详图，框架柱配筋图，框架梁配筋图，地梁配筋图，楼板配筋图， 楼梯详图 等共计21张图纸。
