3层现浇框架结构独立商业结构施工CAD图纸
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：6度抗震
- 风压：0.30kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：18张
- 设计年代：近代
附件详情
该项目为江西某小区的独立商业街，地上三层，建筑设计结构形式为框架结构，房屋高度为14.1米，基础为机械钻孔灌注桩，6度设防。
该资料包含：
结构设计说明

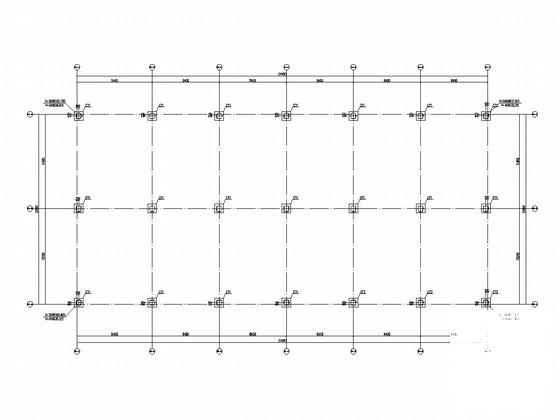

、桩基及承台平面布置图、基础梁板布置及配筋图、柱
平面布置图
、梁配筋图、板配筋图、楼梯大样等共18张图纸。

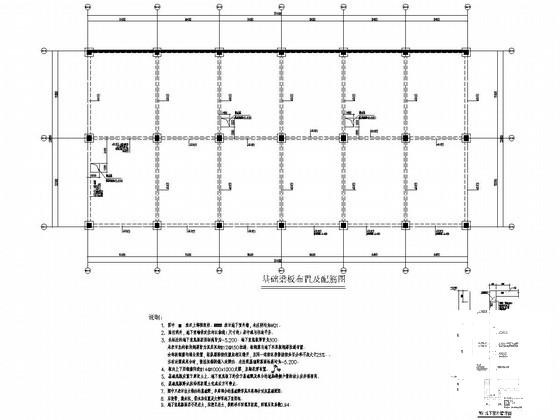

基础梁板布置及配筋图

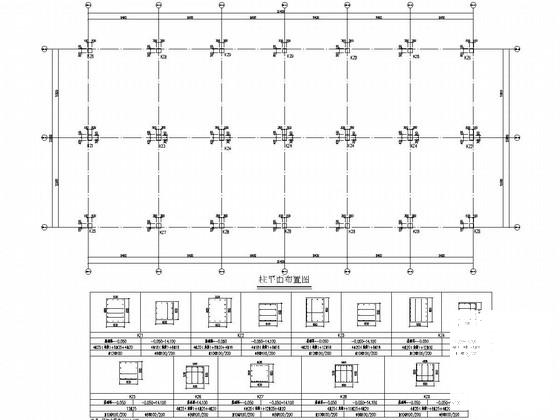

柱平面布置图

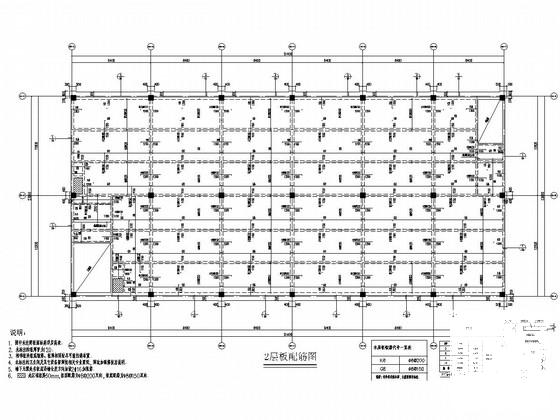

2层板配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构施工图纸 - 1 -
框架结构施工图纸 - 2 -
框架结构施工图纸 - 3 -
框架结构施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.28 MB
- 收藏次数：0
-
文件名称：
附件-995887965985697088685.zip
