建筑类别:住宅
-
建筑高度类型:多层建筑
-
建筑地上层数:7层
-
图纸设计深度:施工图
-
民用建筑设计使用年限:50年
-
钢筋混凝土结构:框架
-
基础形式 :桩基础
-
结构安全等级:二级
-
地基基础设计等级:丙级
-
抗震设防烈度:6度抗震
-
风压:0.45kN/平方米
-
雪压:0.25kN/平方米
-
参考图纸:23张
-
设计年代:近代
附件详情
附件详情:该项目为七层异形柱框架结构住宅楼项目,采用桩承台基础,抗震设防烈度为6度,场地类别为Ⅲ类。
该资料包含:结构设计总说明,桩位
平面布置图
,桩承台及联系量结构布置图,承台配筋大样图,全楼
节点详图
及
建筑施工
图等共计23张图。

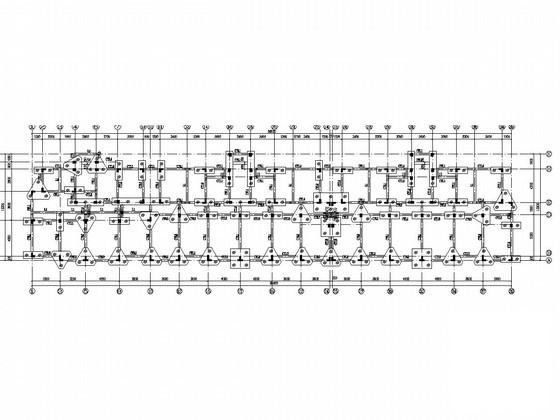

联系梁布置图

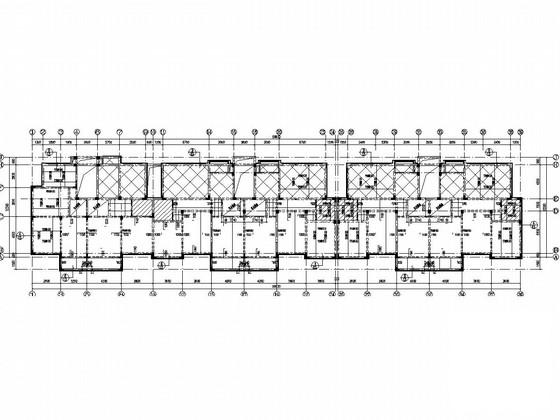

梁配筋平面图

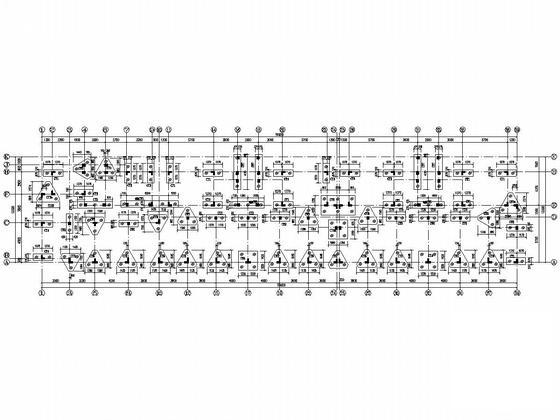

桩承台结构布置图

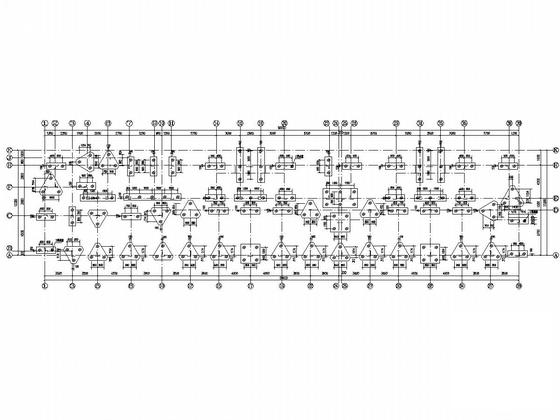

桩位平面布置图

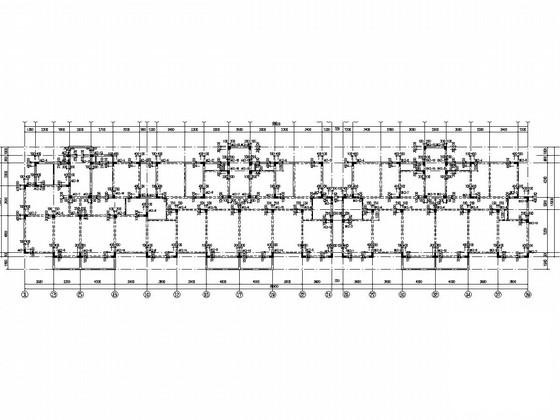

柱配筋图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

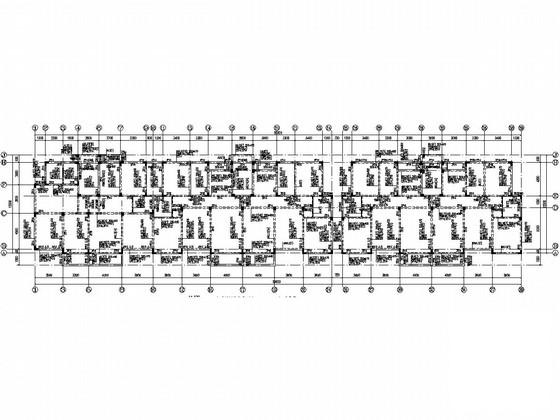

第 6 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
